INCASSI TERRA CALPESTABILI CARRABILI DRIVEOVER RECESSED UPLIGHTERS
INCASSI TERRA CALPESTABILI CARRABILI DRIVEOVER RECESSED UPLIGHTERS

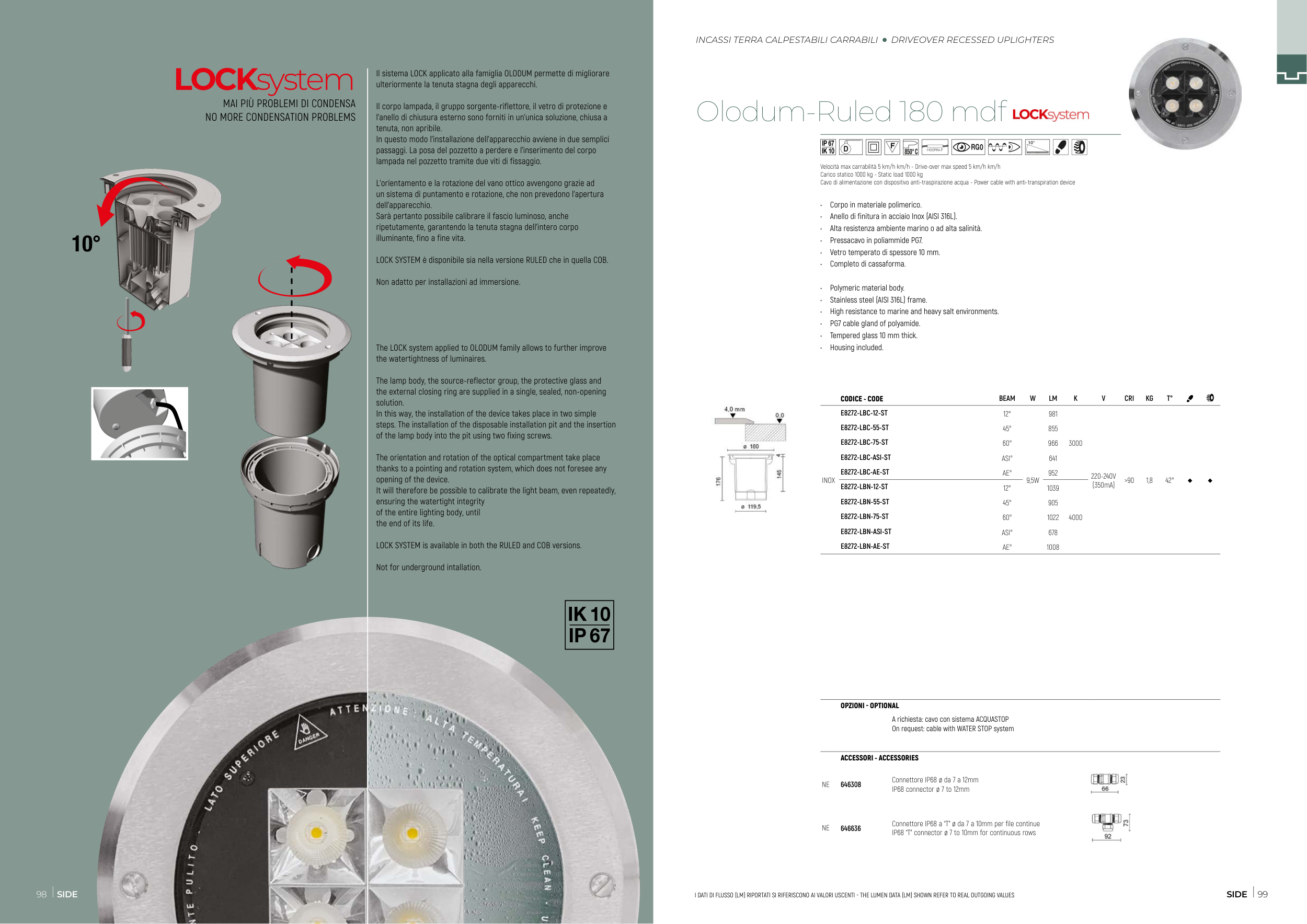

Olodum-Ruled 180 mdf
• Corpo in materiale polimerico.
• Anello di finitura in acciaio Inox (AISI 316L).
• Alta resistenza ambiente marino o ad alta salinità.
• Pressacavo in poliammide PG7.
• Vetro temperato di spessore 10 mm.
• Completo di cassaforma.
• Polymeric material body.
• Stainless steel (AISI 316L) frame.
• High resistance to marine and heavy salt environments.
• PG7 cable gland of polyamide.
• Tempered glass 10 mm thick.
• Housing included.
Velocità max carrabilità 5 km/h km/h - Drive-over max speed 5 km/h km/h
Carico statico 1000 kg - Static load 1000 kg
Cavo di alimentazione con dispositivo anti-traspirazione acqua - Power cable with anti-transpiration device
CODICE - CODE
BEAM
W
LM
K
V
CRI
KG
T°
INOX
E8272-LBC-12-ST
12°
9,5W
981
3000
220-240V
(350mA)
>90
1,8
42°
◆
◆
E8272-LBC-55-ST
45°
855
E8272-LBC-75-ST
60°
966
E8272-LBC-ASI-ST
ASI°
641
E8272-LBC-AE-ST
AE°
952
E8272-LBN-12-ST
12°
1039
4000
E8272-LBN-55-ST
45°
905
E8272-LBN-75-ST
60°
1022
E8272-LBN-ASI-ST
ASI°
678
E8272-LBN-AE-ST
AE°
1008
ACCESSORI - ACCESSORIES
NE
646308
Connettore IP68 ø da 7 a 12mm
IP68 connector ø 7 to 12mm
NE
646636
Connettore IP68 a “T” ø da 7 a 10mm per file continue
IP68 “T” connector ø 7 to 10mm for continuous rows
LOCKsystem
MAI PIÙ PROBLEMI DI CONDENSA
NO MORE CONDENSATION PROBLEMS
10°
Il sistema LOCK applicato alla famiglia OLODUM permette di migliorare
ulteriormente la tenuta stagna degli apparecchi.
Il corpo lampada, il gruppo sorgente-riflettore, il vetro di protezione e
l’anello di chiusura esterno sono forniti in un’unica soluzione, chiusa a
tenuta, non apribile.
In questo modo l’installazione dell’apparecchio avviene in due semplici
passaggi. La posa del pozzetto a perdere e l’inserimento del corpo
lampada nel pozzetto tramite due viti di fissaggio.
L’orientamento e la rotazione del vano ottico avvengono grazie ad
un sistema di puntamento e rotazione, che non prevedono l’apertura
dell’apparecchio.
Sarà pertanto possibile calibrare il fascio luminoso, anche
ripetutamente, garantendo la tenuta stagna dell’intero corpo
illuminante, fino a fine vita.
LOCK SYSTEM è disponibile sia nella versione RULED che in quella COB.
Non adatto per installazioni ad immersione.
The LOCK system applied to OLODUM family allows to further improve
the watertightness of luminaires.
The lamp body, the source-reflector group, the protective glass and
the external closing ring are supplied in a single, sealed, non-opening
solution.
In this way, the installation of the device takes place in two simple
steps. The installation of the disposable installation pit and the insertion
of the lamp body into the pit using two fixing screws.
The orientation and rotation of the optical compartment take place
thanks to a pointing and rotation system, which does not foresee any
opening of the device.
It will therefore be possible to calibrate the light beam, even repeatedly,
ensuring the watertight integrity
of the entire lighting body, until
the end of its life.
LOCK SYSTEM is available in both the RULED and COB versions.
Not for underground intallation.
IK 10
IP 67
OPZIONI - OPTIONAL
A richiesta: cavo con sistema ACQUASTOP
On request: cable with WATER STOP system
