42
Continuous module
Continuous module
Continuous module
21 m
21 m
module
Continuous module
module
Continuous module
12 m
12 m
12 m
module
Continuous module
module
Continuous module
module
Traceline Surface (max 21m)
Traceline Pendant (max 12m)

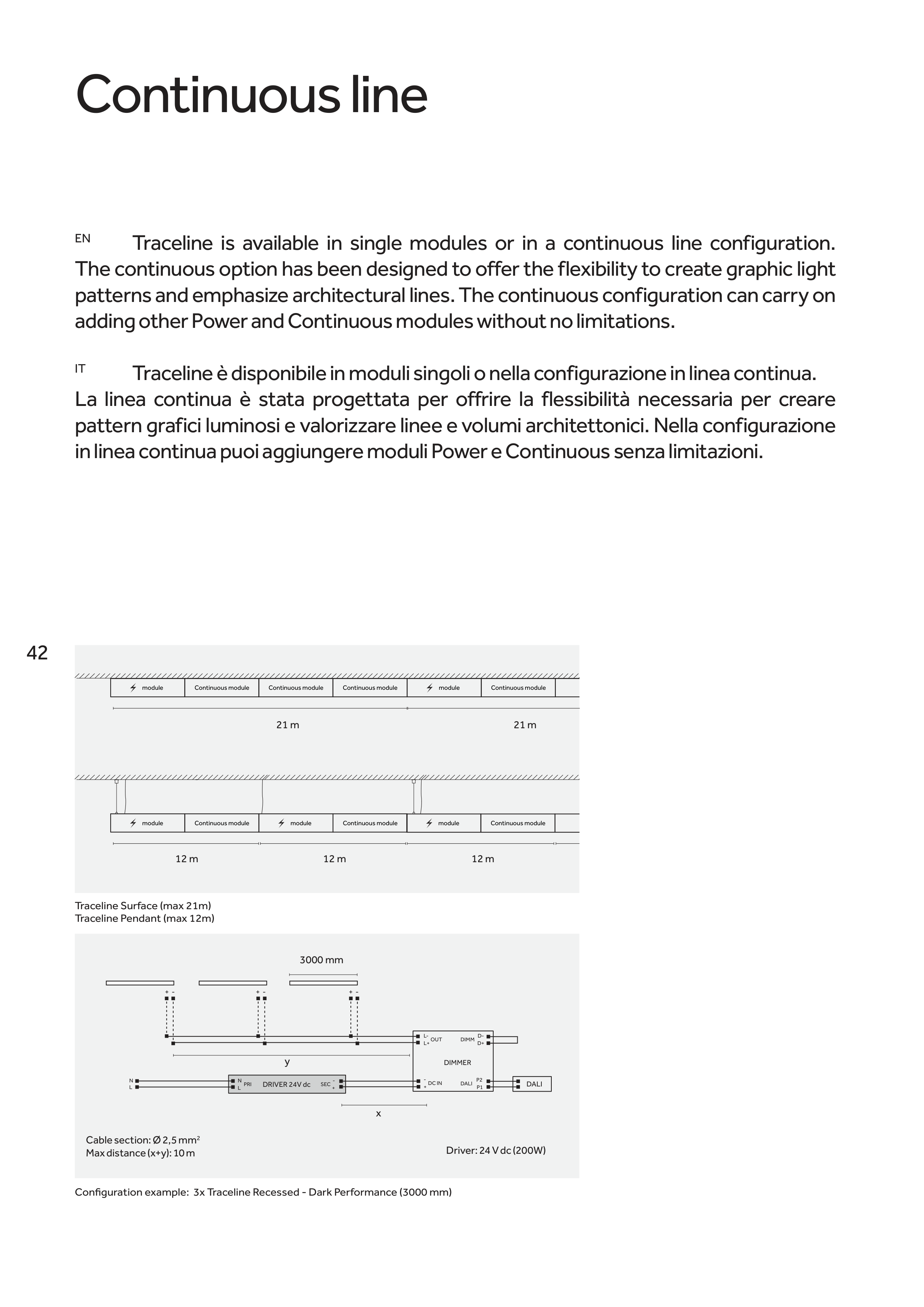

Configuration example: 3x Traceline Recessed - Dark Performance (3000 mm)
Continuous line
EN
Traceline is available in single modules or in a continuous line configuration.
The continuous option has been designed to offer the flexibility to create graphic light
patterns and emphasize architectural lines. The continuous configuration can carry on
adding other Power and Continuous modules without no limitations.
IT
Traceline è disponibile in moduli singoli o nella configurazione in linea continua.
La linea continua è stata progettata per offrire la flessibilità necessaria per creare
pattern grafici luminosi e valorizzare linee e volumi architettonici. Nella configurazione
in linea continua puoi aggiungere moduli Power e Continuous senza limitazioni.
DRIVER 24V dc
N PRI
L
N
L
SEC -
+
DIMMER
DALI
L- OUT
L+
- DC IN
+
DIMM D-
D+
+ -
DALI P2
P1
+ -
+ -
x
3000 mm
y
Cable section: Ø 2,5 mm2
Max distance (x+y): 10 m
Driver: 24 V dc (200W)
