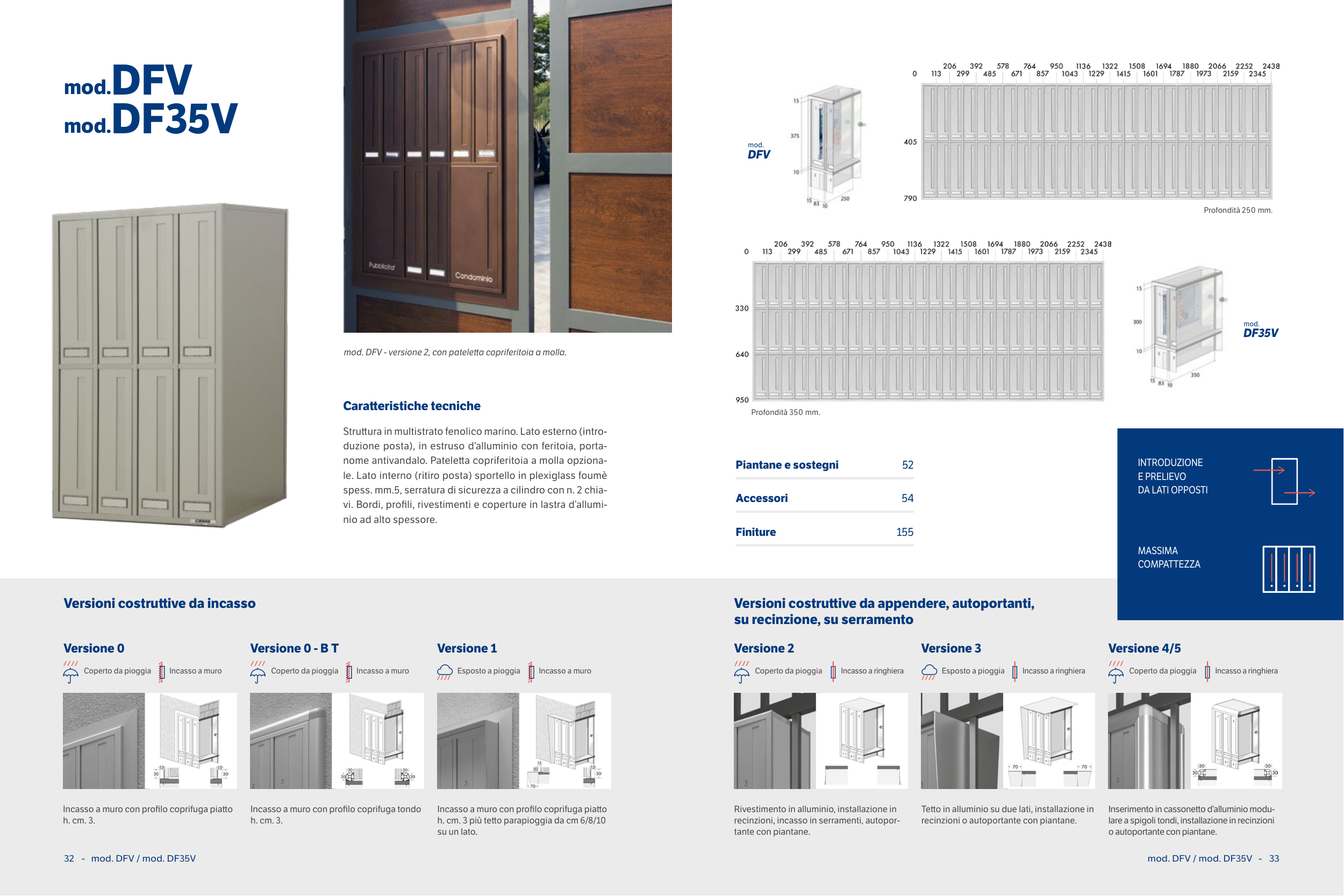

Caratteristiche tecniche
Struttura in multistrato fenolico marino. Lato esterno (intro-
duzione posta), in estruso d’alluminio con feritoia, porta-
nome antivandalo. Pateletta copriferitoia a molla opziona-
le. Lato interno (ritiro posta) sportello in plexiglass foumè
spess. mm.5, serratura di sicurezza a cilindro con n. 2 chia-
vi. Bordi, profili, rivestimenti e coperture in lastra d’allumi-
nio ad alto spessore.
Versione 1
Esposto a pioggia
Incasso a muro
Versione 0
Coperto da pioggia
Incasso a muro
Versione 0 - B T
Coperto da pioggia
Incasso a muro
mod.DFV
mod.DF35V
- mod. DFV / mod. DF35V
Versione 3
Esposto a pioggia
Incasso a ringhiera
Versione 4/5
Coperto da pioggia
Incasso a ringhiera
Versione 2
Coperto da pioggia
Incasso a ringhiera
mod. DFV / mod. DF35V -
mod.
DF35V
Profondità 350 mm.
mod.
DFV
Profondità 250 mm.
Incasso a muro con profilo coprifuga tondo
h. cm. 3.
Incasso a muro con profilo coprifuga piatto
h. cm. 3 più tetto parapioggia da cm 6/8/10
su un lato.
Incasso a muro con profilo coprifuga piatto
h. cm. 3.
Tetto in alluminio su due lati, installazione in
recinzioni o autoportante con piantane.
Rivestimento in alluminio, installazione in
recinzioni, incasso in serramenti, autopor-
tante con piantane.
Inserimento in cassonetto d’alluminio modu-
lare a spigoli tondi, installazione in recinzioni
o autoportante con piantane.
Versioni costruttive da incasso
Versioni costruttive da appendere, autoportanti,
su recinzione, su serramento
MASSIMA
COMPATTEZZA
INTRODUZIONE
E PRELIEVO
DA LATI OPPOSTI
mod. DFV - versione 2, con pateletta copriferitoia a molla.
Piantane e sostegni
Accessori
Finiture
