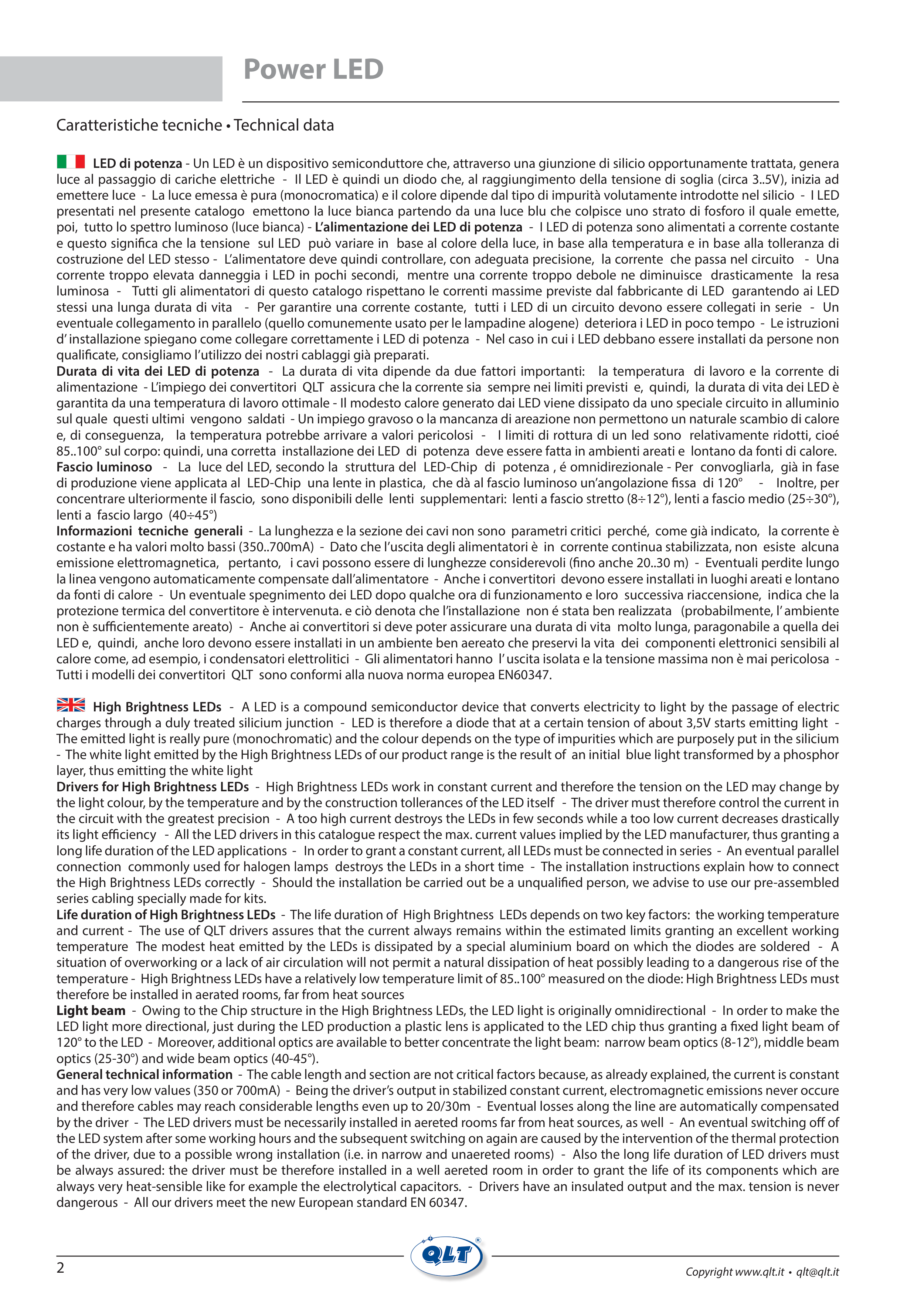

Power LED
LED di potenza - Un LED è un dispositivo semiconduttore che, attraverso una giunzione di silicio opportunamente trattata, genera
luce al passaggio di cariche elettriche - Il LED è quindi un diodo che, al raggiungimento della tensione di soglia (circa 3..5V), inizia ad
emettere luce - La luce emessa è pura (monocromatica) e il colore dipende dal tipo di impurità volutamente introdotte nel silicio - I LED
presentati nel presente catalogo emettono la luce bianca partendo da una luce blu che colpisce uno strato di fosforo il quale emette,
poi, tutto lo spettro luminoso (luce bianca) - L’alimentazione dei LED di potenza - I LED di potenza sono alimentati a corrente costante
e questo significa che la tensione sul LED può variare in base al colore della luce, in base alla temperatura e in base alla tolleranza di
costruzione del LED stesso - L’alimentatore deve quindi controllare, con adeguata precisione, la corrente che passa nel circuito - Una
corrente troppo elevata danneggia i LED in pochi secondi, mentre una corrente troppo debole ne diminuisce drasticamente la resa
luminosa - Tutti gli alimentatori di questo catalogo rispettano le correnti massime previste dal fabbricante di LED garantendo ai LED
stessi una lunga durata di vita - Per garantire una corrente costante, tutti i LED di un circuito devono essere collegati in serie - Un
eventuale collegamento in parallelo (quello comunemente usato per le lampadine alogene) deteriora i LED in poco tempo - Le istruzioni
d’ installazione spiegano come collegare correttamente i LED di potenza - Nel caso in cui i LED debbano essere installati da persone non
qualificate, consigliamo l’utilizzo dei nostri cablaggi già preparati.
Durata di vita dei LED di potenza - La durata di vita dipende da due fattori importanti: la temperatura di lavoro e la corrente di
alimentazione - L’impiego dei convertitori QLT assicura che la corrente sia sempre nei limiti previsti e, quindi, la durata di vita dei LED è
garantita da una temperatura di lavoro ottimale - Il modesto calore generato dai LED viene dissipato da uno speciale circuito in alluminio
sul quale questi ultimi vengono saldati - Un impiego gravoso o la mancanza di areazione non permettono un naturale scambio di calore
e, di conseguenza, la temperatura potrebbe arrivare a valori pericolosi - I limiti di rottura di un led sono relativamente ridotti, cioé
85..100° sul corpo: quindi, una corretta installazione dei LED di potenza deve essere fatta in ambienti areati e lontano da fonti di calore.
Fascio luminoso - La luce del LED, secondo la struttura del LED-Chip di potenza , é omnidirezionale - Per convogliarla, già in fase
di produzione viene applicata al LED-Chip una lente in plastica, che dà al fascio luminoso un’angolazione fissa di 120° - Inoltre, per
concentrare ulteriormente il fascio, sono disponibili delle lenti supplementari: lenti a fascio stretto (8÷12°), lenti a fascio medio (25÷30°),
lenti a fascio largo (40÷45°)
Informazioni tecniche generali - La lunghezza e la sezione dei cavi non sono parametri critici perché, come già indicato, la corrente è
costante e ha valori molto bassi (350..700mA) - Dato che l’uscita degli alimentatori è in corrente continua stabilizzata, non esiste alcuna
emissione elettromagnetica, pertanto, i cavi possono essere di lunghezze considerevoli (fino anche 20..30 m) - Eventuali perdite lungo
la linea vengono automaticamente compensate dall’alimentatore - Anche i convertitori devono essere installati in luoghi areati e lontano
da fonti di calore - Un eventuale spegnimento dei LED dopo qualche ora di funzionamento e loro successiva riaccensione, indica che la
protezione termica del convertitore è intervenuta. e ciò denota che l’installazione non é stata ben realizzata (probabilmente, l’ ambiente
non è sufficientemente areato) - Anche ai convertitori si deve poter assicurare una durata di vita molto lunga, paragonabile a quella dei
LED e, quindi, anche loro devono essere installati in un ambiente ben aereato che preservi la vita dei componenti elettronici sensibili al
calore come, ad esempio, i condensatori elettrolitici - Gli alimentatori hanno l’ uscita isolata e la tensione massima non è mai pericolosa -
Tutti i modelli dei convertitori QLT sono conformi alla nuova norma europea EN60347.
High Brightness LEDs - A LED is a compound semiconductor device that converts electricity to light by the passage of electric
charges through a duly treated silicium junction - LED is therefore a diode that at a certain tension of about 3,5V starts emitting light -
The emitted light is really pure (monochromatic) and the colour depends on the type of impurities which are purposely put in the silicium
- The white light emitted by the High Brightness LEDs of our product range is the result of an initial blue light transformed by a phosphor
layer, thus emitting the white light
Drivers for High Brightness LEDs - High Brightness LEDs work in constant current and therefore the tension on the LED may change by
the light colour, by the temperature and by the construction tollerances of the LED itself - The driver must therefore control the current in
the circuit with the greatest precision - A too high current destroys the LEDs in few seconds while a too low current decreases drastically
its light efficiency - All the LED drivers in this catalogue respect the max. current values implied by the LED manufacturer, thus granting a
long life duration of the LED applications - In order to grant a constant current, all LEDs must be connected in series - An eventual parallel
connection commonly used for halogen lamps destroys the LEDs in a short time - The installation instructions explain how to connect
the High Brightness LEDs correctly - Should the installation be carried out be a unqualified person, we advise to use our pre-assembled
series cabling specially made for kits.
Life duration of High Brightness LEDs - The life duration of High Brightness LEDs depends on two key factors: the working temperature
and current - The use of QLT drivers assures that the current always remains within the estimated limits granting an excellent working
temperature The modest heat emitted by the LEDs is dissipated by a special aluminium board on which the diodes are soldered - A
situation of overworking or a lack of air circulation will not permit a natural dissipation of heat possibly leading to a dangerous rise of the
temperature - High Brightness LEDs have a relatively low temperature limit of 85..100° measured on the diode: High Brightness LEDs must
therefore be installed in aerated rooms, far from heat sources
Light beam - Owing to the Chip structure in the High Brightness LEDs, the LED light is originally omnidirectional - In order to make the
LED light more directional, just during the LED production a plastic lens is applicated to the LED chip thus granting a fixed light beam of
120° to the LED - Moreover, additional optics are available to better concentrate the light beam: narrow beam optics (8-12°), middle beam
optics (25-30°) and wide beam optics (40-45°).
General technical information - The cable length and section are not critical factors because, as already explained, the current is constant
and has very low values (350 or 700mA) - Being the driver’s output in stabilized constant current, electromagnetic emissions never occure
and therefore cables may reach considerable lengths even up to 20/30m - Eventual losses along the line are automatically compensated
by the driver - The LED drivers must be necessarily installed in aereted rooms far from heat sources, as well - An eventual switching off of
the LED system after some working hours and the subsequent switching on again are caused by the intervention of the thermal protection
of the driver, due to a possible wrong installation (i.e. in narrow and unaereted rooms) - Also the long life duration of LED drivers must
be always assured: the driver must be therefore installed in a well aereted room in order to grant the life of its components which are
always very heat-sensible like for example the electrolytical capacitors. - Drivers have an insulated output and the max. tension is never
dangerous - All our drivers meet the new European standard EN 60347.
