FLEX STRIPS
LED STRIPS | LINEAR LIGHTS
1.1
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 156.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 157.

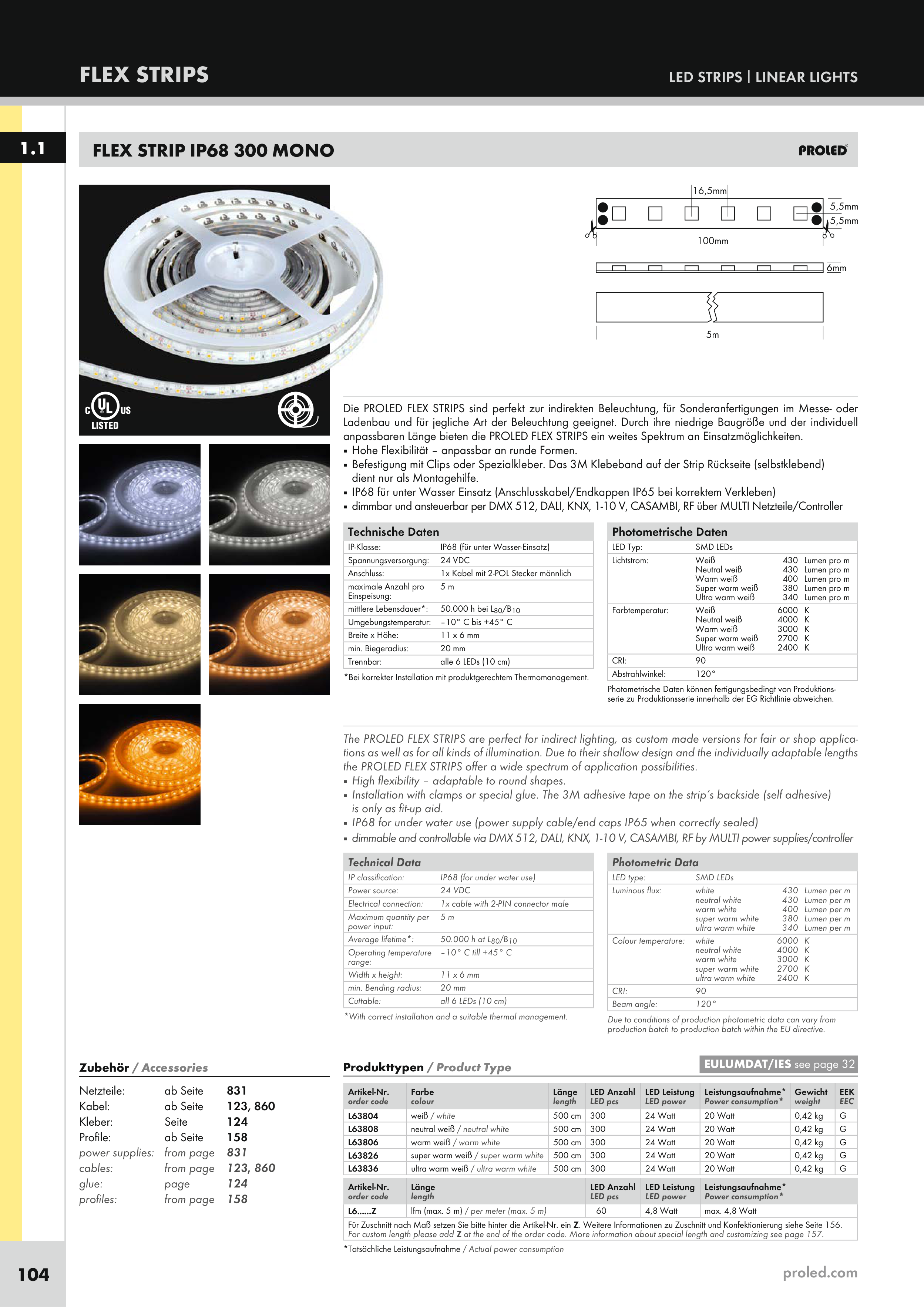

FLEX STRIP IP68 300 MONO
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ High flexibility – adaptable to round shapes.
■ Installation with clamps or special glue. The 3M adhesive tape on the strip’s backside (self adhesive)
is only as fit-up aid.
■ IP68 for under water use (power supply cable/end caps IP65 when correctly sealed)
■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung mit Clips oder Spezialkleber. Das 3M Klebeband auf der Strip Rückseite (selbstklebend)
dient nur als Montagehilfe.
■ IP68 für unter Wasser Einsatz (Anschlusskabel/Endkappen IP65 bei korrektem Verkleben)
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
Produkttypen / Product Type
Artikel-Nr.
order code
Farbe
colour
Länge
length
LED Anzahl
LED pcs
LED Leistung
LED power
Leistungsaufnahme*
Power consumption*
Gewicht
weight
EEK
EEC
L63804
weiß / white
500 cm
300
24 Watt
20 Watt
0,42 kg
G
L63808
neutral weiß / neutral white
500 cm
300
24 Watt
20 Watt
0,42 kg
G
L63806
warm weiß / warm white
500 cm
300
24 Watt
20 Watt
0,42 kg
G
L63826
super warm weiß / super warm white
500 cm
300
24 Watt
20 Watt
0,42 kg
G
L63836
ultra warm weiß / ultra warm white
500 cm
300
24 Watt
20 Watt
0,42 kg
G
Technische Daten
IP-Klasse:
IP68 (für unter Wasser-Einsatz)
Spannungsversorgung:
24 VDC
Anschluss:
1x Kabel mit 2-POL Stecker männlich
maximale Anzahl pro
Einspeisung:
5 m
mittlere Lebensdauer*:
50.000 h bei L80/B10
Umgebungstemperatur:
–10° C bis +45° C
Breite x Höhe:
11 x 6 mm
min. Biegeradius:
20 mm
Trennbar:
alle 6 LEDs (10 cm)
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
Photometrische Daten
LED Typ:
SMD LEDs
Lichtstrom:
Weiß
430 Lumen pro m
Neutral weiß
430 Lumen pro m
Warm weiß
400 Lumen pro m
Super warm weiß
380 Lumen pro m
Ultra warm weiß
340 Lumen pro m
Farbtemperatur:
Weiß
6000 K
Neutral weiß
4000 K
Warm weiß
3000 K
Super warm weiß
2700 K
Ultra warm weiß
2400 K
CRI:
90
Abstrahlwinkel:
120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
Technical Data
IP classification:
IP68 (for under water use)
Power source:
24 VDC
Electrical connection:
1x cable with 2-PIN connector male
Maximum quantity per
power input:
5 m
Average lifetime*:
50.000 h at L80/B10
Operating temperature
range:
–10° C till +45° C
Width x height:
11 x 6 mm
min. Bending radius:
20 mm
Cuttable:
all 6 LEDs (10 cm)
*With correct installation and a suitable thermal management.
Photometric Data
LED type:
SMD LEDs
Luminous flux:
white
430 Lumen per m
neutral white
430 Lumen per m
warm white
400 Lumen per m
super warm white
380 Lumen per m
ultra warm white
340 Lumen per m
Colour temperature:
white
6000 K
neutral white
4000 K
warm white
3000 K
super warm white
2700 K
ultra warm white
2400 K
CRI:
90
Beam angle:
120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Zubehör / Accessories
Netzteile:
ab Seite
831
Kabel:
ab Seite
123, 860
Kleber:
Seite
124
Profile:
ab Seite
158
power supplies:
from page
831
cables:
from page
123, 860
glue:
page
124
profiles:
from page
158
*Tatsächliche Leistungsaufnahme / Actual power consumption
Artikel-Nr.
order code
Länge
length
LED Anzahl
LED pcs
LED Leistung
LED power
Leistungsaufnahme*
Power consumption*
L6......Z
lfm (max. 5 m) / per meter (max. 5 m)
60
4,8 Watt
max. 4,8 Watt
EULUMDAT/IES see page 32
