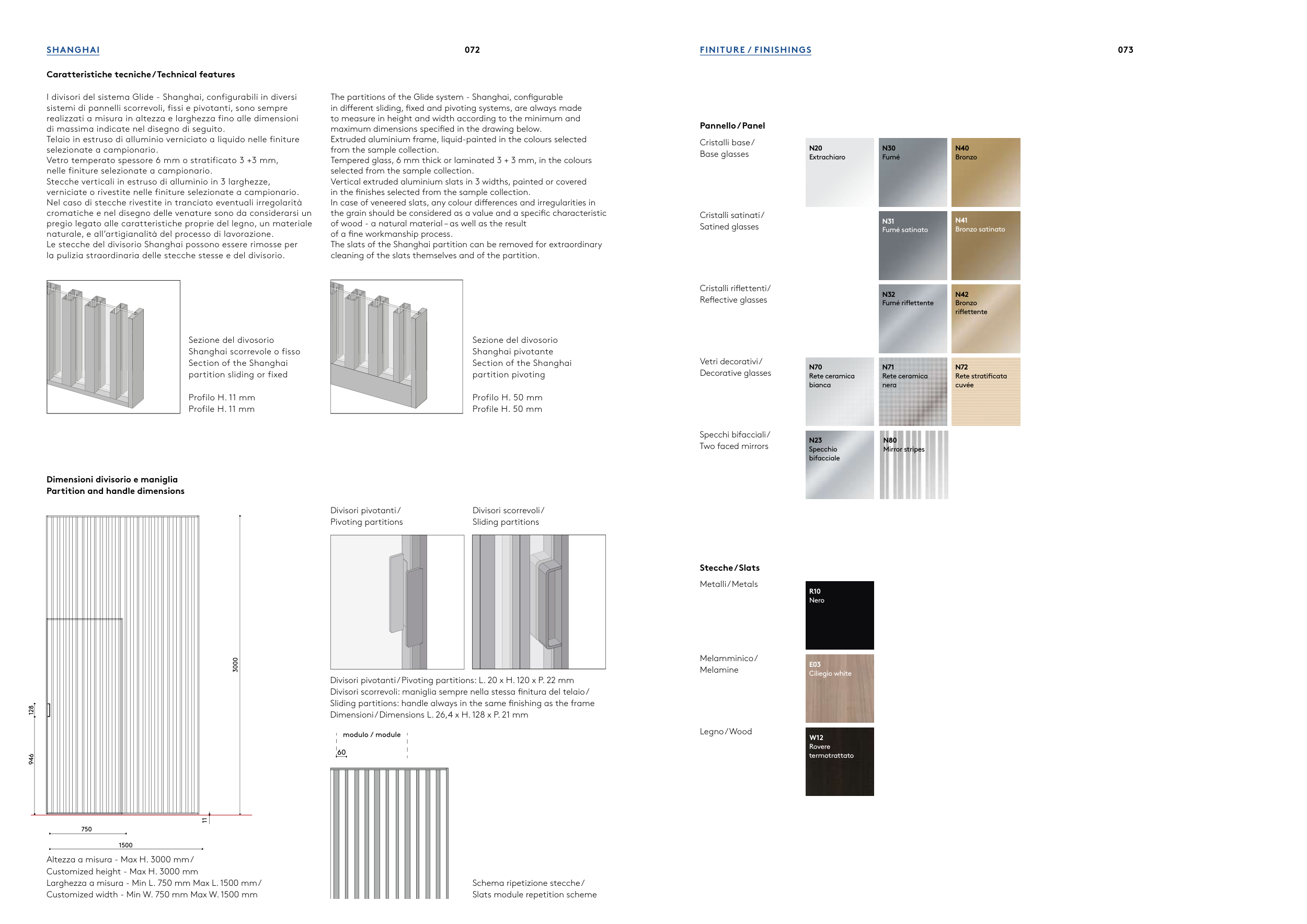

Caratteristiche tecniche / Technical features
SHANGHAI
Schema ripetizione stecche /
Slats module repetition scheme
The partitions of the Glide system - Shanghai, configurable
in different sliding, fixed and pivoting systems, are always made
to measure in height and width according to the minimum and
maximum dimensions specified in the drawing below.
Extruded aluminium frame, liquid-painted in the colours selected
from the sample collection.
Tempered glass, 6 mm thick or laminated 3 + 3 mm, in the colours
selected from the sample collection.
Vertical extruded aluminium slats in 3 widths, painted or covered
in the finishes selected from the sample collection.
In case of veneered slats, any colour differences and irregularities in
the grain should be considered as a value and a specific characteristic
of wood - a natural material – as well as the result
of a fine workmanship process.
The slats of the Shanghai partition can be removed for extraordinary
cleaning of the slats themselves and of the partition.
Altezza a misura - Max H. 3000 mm /
Customized height - Max H. 3000 mm
Larghezza a misura - Min L. 750 mm Max L. 1500 mm /
Customized width - Min W. 750 mm Max W. 1500 mm
Divisori pivotanti / Pivoting partitions: L. 20 x H. 120 x P. 22 mm
Divisori scorrevoli: maniglia sempre nella stessa finitura del telaio /
Sliding partitions: handle always in the same finishing as the frame
Dimensioni / Dimensions L. 26,4 x H. 128 x P. 21 mm
Sezione del divosorio
Shanghai scorrevole o fisso
Section of the Shanghai
partition sliding or fixed
Profilo H. 11 mm
Profile H. 11 mm
Sezione del divosorio
Shanghai pivotante
Section of the Shanghai
partition pivoting
Profilo H. 50 mm
Profile H. 50 mm
Divisori scorrevoli /
Sliding partitions
Divisori pivotanti /
Pivoting partitions
FINITURE / FINISHINGS
Melamminico /
Melamine
Legno / Wood
Stecche / Slats
Metalli / Metals
W12
Rovere
termotrattato
R10
Nero
E03
Ciliegio white
Cristalli satinati /
Satined glasses
Cristalli riflettenti/
Reflective glasses
Specchi bifacciali /
Two faced mirrors
Vetri decorativi /
Decorative glasses
Pannello / Panel
Cristalli base /
Base glasses
N20
Extrachiaro
N30
Fumé
N40
Bronzo
N31
Fumé satinato
N41
Bronzo satinato
N32
Fumé riflettente
N42
Bronzo
riflettente
N23
Specchio
bifacciale
N70
Rete ceramica
bianca
N71
Rete ceramica
nera
N72
Rete stratificata
cuvée
N80
Mirror stripes
I divisori del sistema Glide - Shanghai, configurabili in diversi
sistemi di pannelli scorrevoli, fissi e pivotanti, sono sempre
realizzati a misura in altezza e larghezza fino alle dimensioni
di massima indicate nel disegno di seguito.
Telaio in estruso di alluminio verniciato a liquido nelle finiture
selezionate a campionario.
Vetro temperato spessore 6 mm o stratificato 3 +3 mm,
nelle finiture selezionate a campionario.
Stecche verticali in estruso di alluminio in 3 larghezze,
verniciate o rivestite nelle finiture selezionate a campionario.
Nel caso di stecche rivestite in tranciato eventuali irregolarità
cromatiche e nel disegno delle venature sono da considerarsi un
pregio legato alle caratteristiche proprie del legno, un materiale
naturale, e all’artigianalità del processo di lavorazione.
Le stecche del divisorio Shanghai possono essere rimosse per
la pulizia straordinaria delle stecche stesse e del divisorio.
Dimensioni divisorio e maniglia
Partition and handle dimensions
