061

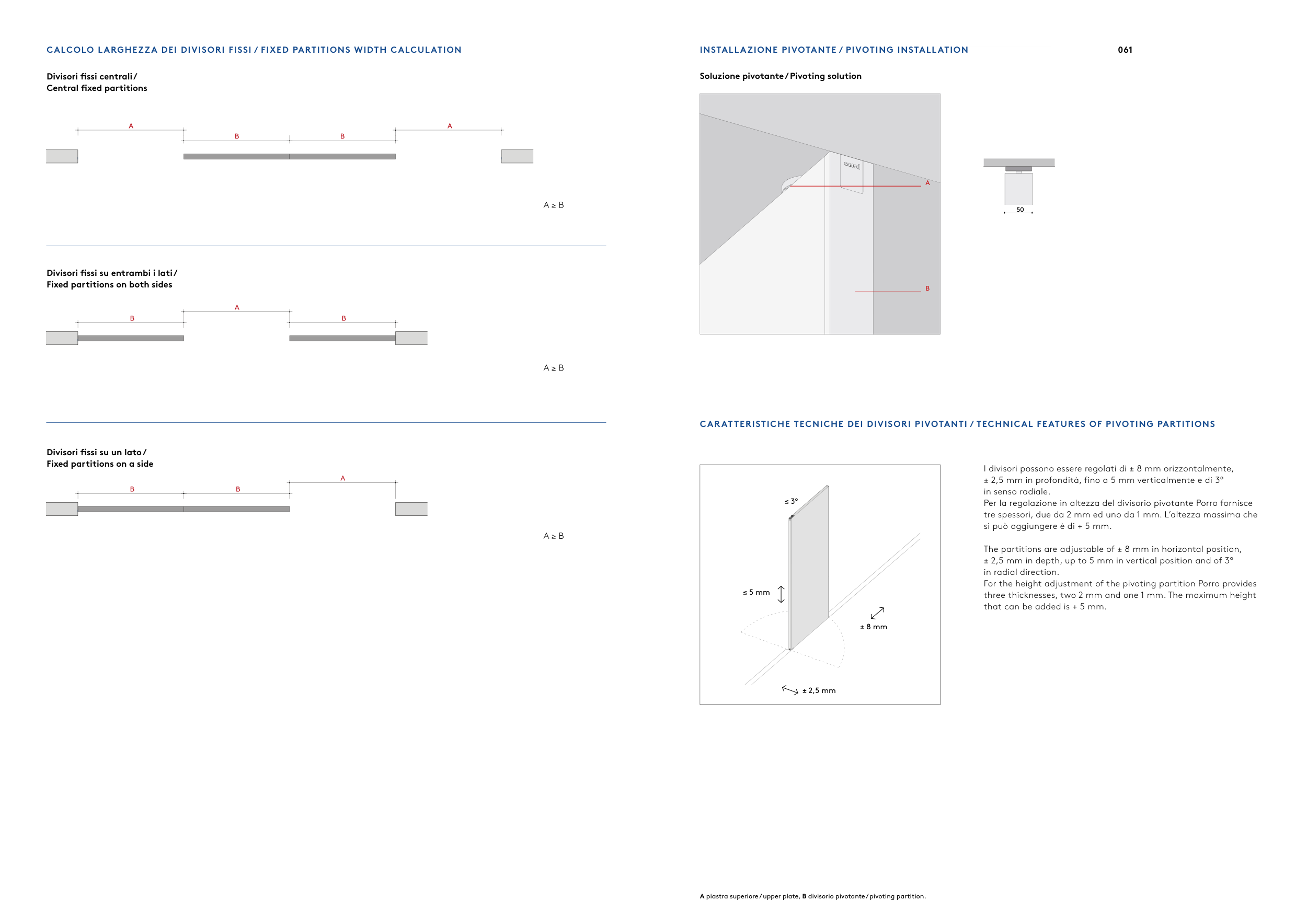

CALCOLO LARGHEZZA DEI DIVISORI FISSI / FIXED PARTITIONS WIDTH CALCULATION
Divisori fissi centrali /
Central fixed partitions
Divisori fissi su entrambi i lati /
Fixed partitions on both sides
Divisori fissi su un lato /
Fixed partitions on a side
CARATTERISTICHE TECNICHE DEI DIVISORI PIVOTANTI / TECHNICAL FEATURES OF PIVOTING PARTITIONS
I divisori possono essere regolati di ± 8 mm orizzontalmente,
± 2,5 mm in profondità, fino a 5 mm verticalmente e di 3°
in senso radiale.
Per la regolazione in altezza del divisorio pivotante Porro fornisce
tre spessori, due da 2 mm ed uno da 1 mm. L’altezza massima che
si può aggiungere è di + 5 mm.
The partitions are adjustable of ± 8 mm in horizontal position,
± 2,5 mm in depth, up to 5 mm in vertical position and of 3°
in radial direction.
For the height adjustment of the pivoting partition Porro provides
three thicknesses, two 2 mm and one 1 mm. The maximum height
that can be added is + 5 mm.
INSTALLAZIONE PIVOTANTE / PIVOTING INSTALLATION
Soluzione pivotante / Pivoting solution
A piastra superiore / upper plate, B divisorio pivotante / pivoting partition.
A
B
≤ 5 mm
± 8 mm
± 2,5 mm
≤ 3°
