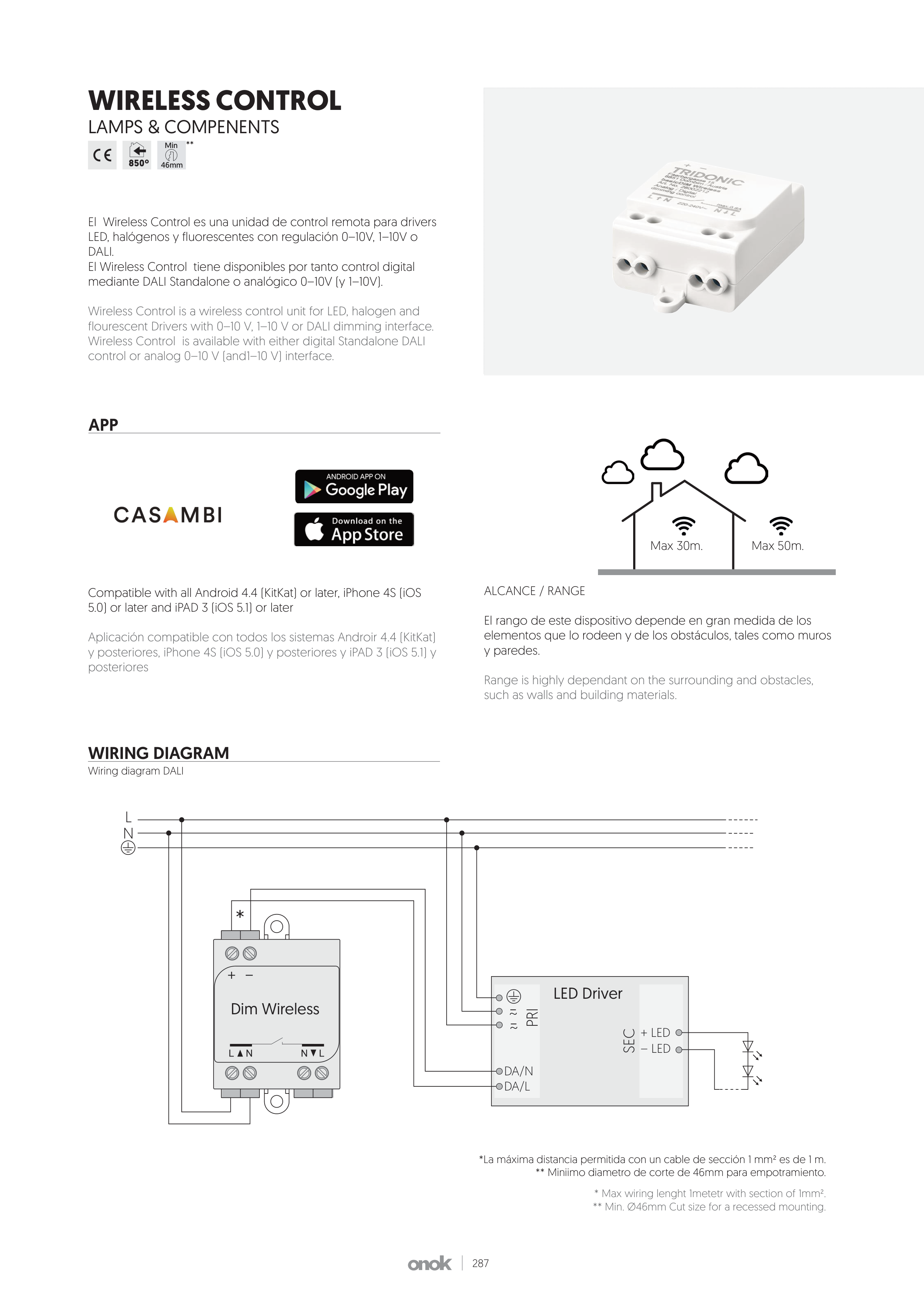

287
WIRELESS CONTROL
LAMPS & COMPENENTS
WIRING DIAGRAM
APP
Dim Wireless
LED Driver
PRI
*
L
N
SEC
+ LED
– LED
DA/N
DA/L
~
~
Max 30m.
Max 50m.
Wiring diagram DALI
Min
46mm
**
*La máxima distancia permitida con un cable de sección 1 mm² es de 1 m.
** Miniimo diametro de corte de 46mm para empotramiento.
* Max wiring lenght 1metetr with section of 1mm².
** Min. Ø46mm Cut size for a recessed mounting.
El Wireless Control es una unidad de control remota para drivers
LED, halógenos y fluorescentes con regulación 0–10V, 1–10V o
DALI.
El Wireless Control tiene disponibles por tanto control digital
mediante DALI Standalone o analógico 0–10V (y 1–10V).
Wireless Control is a wireless control unit for LED, halogen and
flourescent Drivers with 0–10 V, 1–10 V or DALI dimming interface.
Wireless Control is available with either digital Standalone DALI
control or analog 0–10 V (and1–10 V) interface.
Compatible with all Android 4.4 (KitKat) or later, iPhone 4S (iOS
5.0) or later and iPAD 3 (iOS 5.1) or later
Aplicación compatible con todos los sistemas Androir 4.4 (KitKat)
y posteriores, iPhone 4S (iOS 5.0) y posteriores y iPAD 3 (iOS 5.1) y
posteriores
ALCANCE / RANGE
El rango de este dispositivo depende en gran medida de los
elementos que lo rodeen y de los obstáculos, tales como muros
y paredes.
Range is highly dependant on the surrounding and obstacles,
such as walls and building materials.
