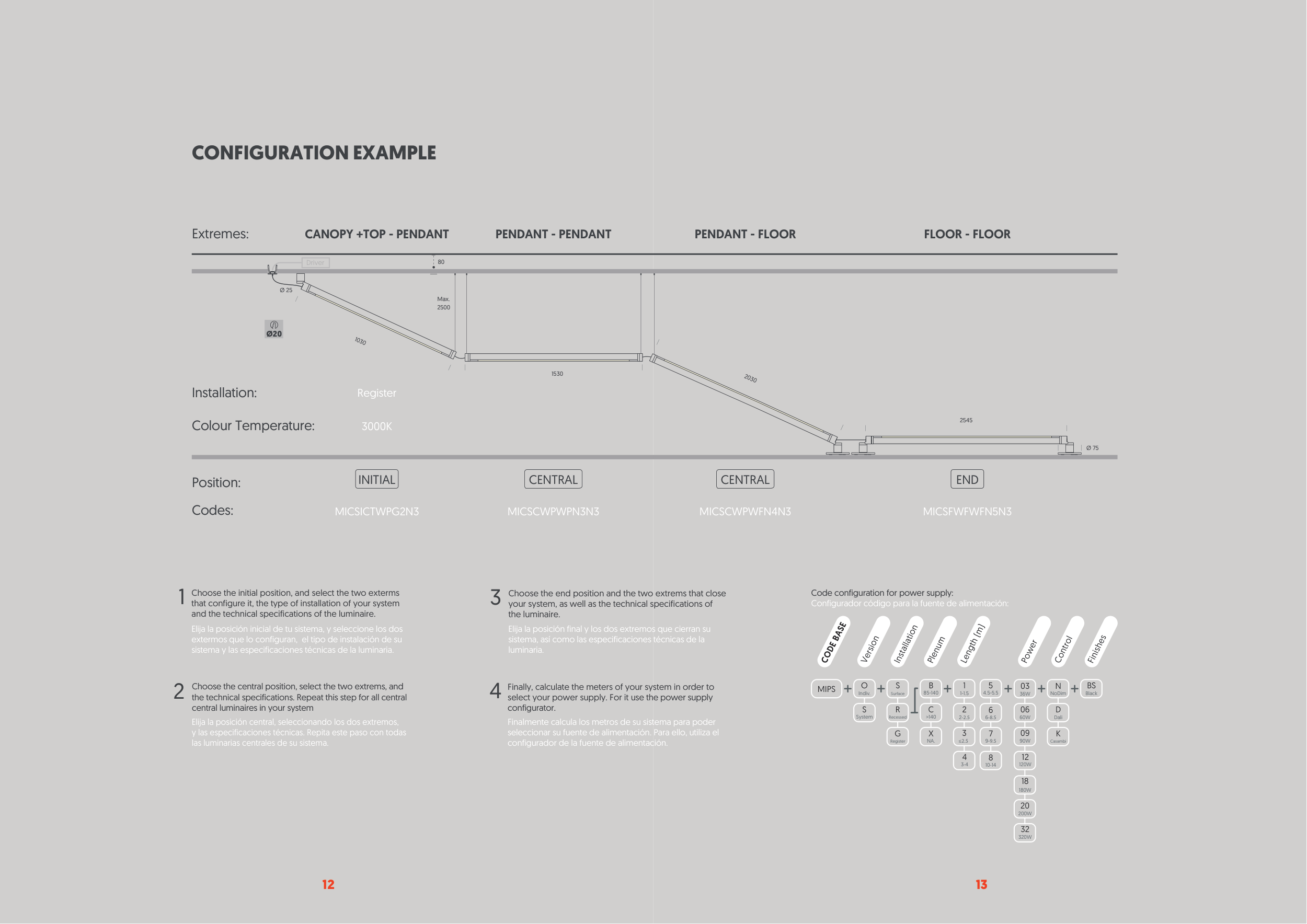

CONFIGURATION EXAMPLE
INITIAL
CENTRAL
CENTRAL
END
1530
2030
2545
Ø 75
CANOPY +TOP - PENDANT
PENDANT - PENDANT
PENDANT - FLOOR
FLOOR - FLOOR
Ø20
80
Ø 25
1030
Max.
2500
Driver
3000K
MICSICTWPG2N3
MICSCWPWPN3N3
MICSCWPWFN4N3
MICSFWFWFN5N3
Codes:
Position:
Colour Temperature:
Register
Installation:
Extremes:
Elija la posición inicial de tu sistema, y seleccione los dos
extermos que lo configuran, el tipo de instalación de su
sistema y las especificaciones técnicas de la luminaria.
Choose the initial position, and select the two exterms
that configure it, the type of installation of your system
and the technical specifications of the luminaire.
Elija la posición central, seleccionando los dos extremos,
y las especificaciones técnicas. Repita este paso con todas
las luminarias centrales de su sistema.
Choose the central position, select the two extrems, and
the technical specifications. Repeat this step for all central
central luminaires in your system
Elija la posición final y los dos extremos que cierran su
sistema, así como las especificaciones técnicas de la
luminaria.
Choose the end position and the two extrems that close
your system, as well as the technical specifications of
the luminaire.
Finalmente calcula los metros de su sistema para poder
seleccionar su fuente de alimentación. Para ello, utiliza el
configurador de la fuente de alimentación.
Finally, calculate the meters of your system in order to
select your power supply. For it use the power supply
configurator.
1
2
3
4
Code configuration for power supply:
Configurador código para la fuente de alimentación:
CODE BASE
Version
Installation
Plenum
Length (m)
Power
Control
Finishes
MIPS
O
Indiv.
S
System
S
Surface
R
Recessed
G
Register
B
85-140
C
>140
X
NA.
N
NoDim
03
36W
06
60W
09
90W
12
120W
18
180W
20
200W
32
320W
1
1-1.5
2
2-2.5
3
≤2.5
4
3-4
5
4.5-5.5
6
6-8.5
7
9-9.5
8
10-14
D
Dali
K
Casambi
BS
Black
