muratura esistente in
c.a.
eventuale riempimento
con resina chimica
squadrette metalliche
per il fissaggio
telaio-muratura in c.a.
profilo a "L", sez. 10x6
h=15 cm, sp. 3 mm
ingombro e
posizionamento
cartongesso
telaio portoncino
blindato mod. SYNUA
squadrette metalliche
di contrasto sez. dim.
10x2cm, h=10 cm,
sp.3mm, da posare
secondariamente
con fissaggi sfalsati
dopo la posa del
controtelaio
filo muro finito
vite M8 con dado
NODO FINITO
L.F. 1200 x 2100

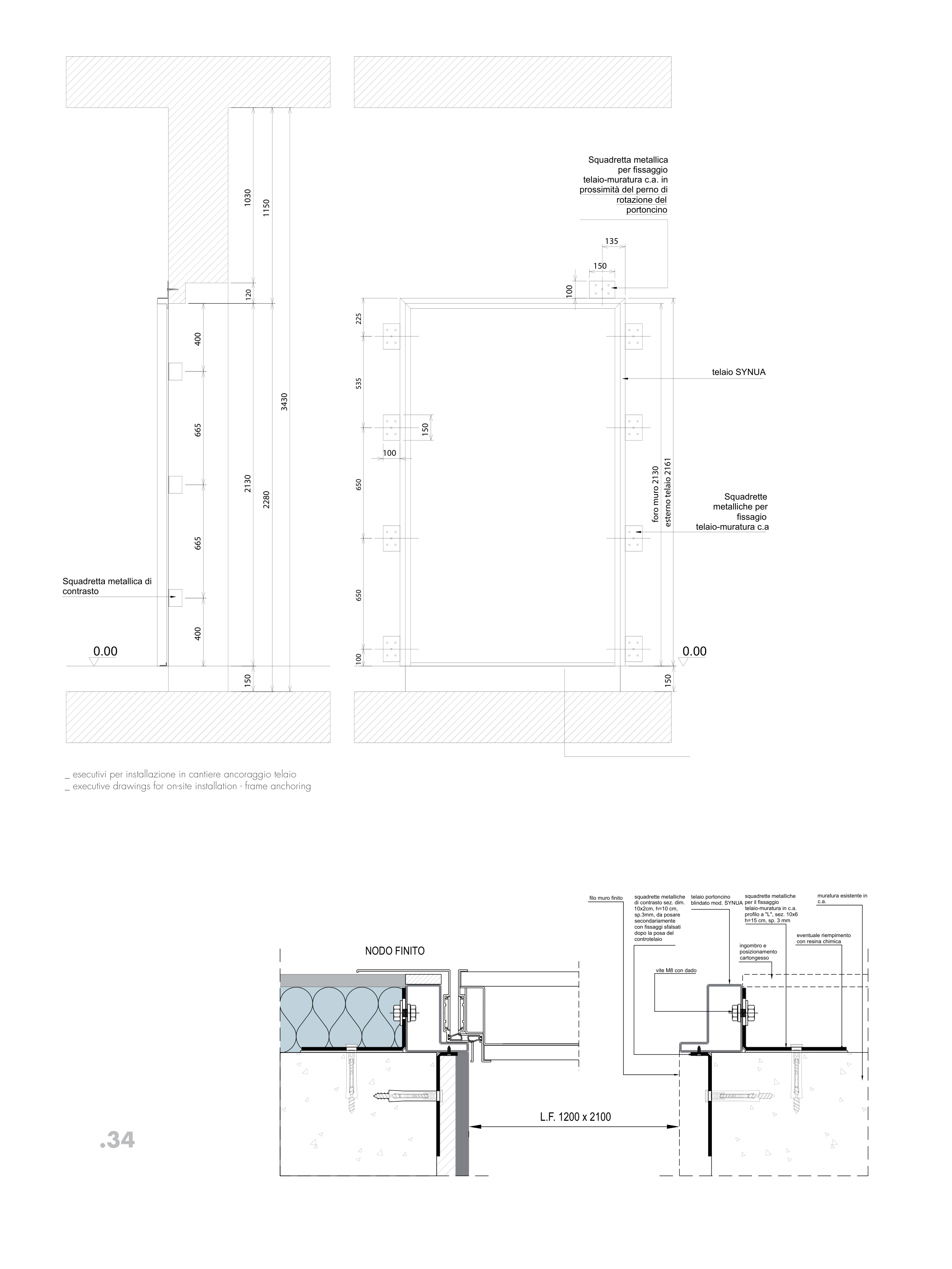

_ esecutivi per installazione in cantiere ancoraggio telaio
_ executive drawings for on-site installation - frame anchoring
L.F. 1200
1260
ESTERNO CASSA 1320
100
100
20
20
100
100
150
2130
1030
3430
sezione verticale per posizionamento squadrette
metalliche di contrasto con fissaggio sfalsato
Squadretta metallica di
contrasto
120
2280
1150
100
225
650
650
535
150
foro muro 2130
150
100
100
Squadrette
metalliche per
fissagio
telaio-muratura c.a
Squadretta metallica
per fissaggio
telaio-muratura c.a. in
prossimità del perno di
rotazione del
portoncino
135
telaio SYNUA
400
665
665
400
sezione orizzontale per posizionamento squadrette
per il fissaggio del telaio SYNUA
Prospetto per posizionamento squadrette
metalliche fissaggio telaio-muratura in c.a.
0.00
0.00
esterno telaio 2161
150
PARTICOLARE PER IL
POSIZIONAMENTO
DELL'ANGOLARE
40
5
20
.34
