applicazioni/applications
Illuminazione di scaffali, mensole, vetrine./
Decorative lighting, accent lighting, shelves and showcases lighting.
lux 07_10°
alluminio anodizzato
lux 07_10° anodized aluminum
prodotto/
product
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX0101F300AA
BLUX0101F30WAA
BLUX0101F301AA
BLUX0101F302AA
BLUX0101F303AA
BLUX0101F304AA
colore/
colour
cool white
warm white
blu/blue
verde/green
ambra/amber
rosso/red
tipo/
type
interni/interior
interni/interior
interni/interior
interni/interior
interni/interior
interni/interior
LED/
LED
01
01
01
01
01
01
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
materiale/
material
alluminio/
aluminum
alluminio/
aluminum
alluminio/
aluminum
alluminio/
aluminum
alluminio/
aluminum
alluminio/
aluminum
fascio ottico/
beam angle
10°*
10°*
10°*
10°*
10°*
10°*
ottica/
optic
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissa/
fixed
fissaggio/
fixing
kit molle/
spring kit
kit molle/
spring kit
kit molle/
spring kit
kit molle/
spring kit
kit molle/
spring kit
kit molle/
spring kit
accessori/
accessories
sagome/ LISADISK/
decorative rims/ LISADISK
sagome/ LISADISK/
decorative rims/ LISADISK
sagome/ LISADISK/
decorative rims/ LISADISK
sagome/ LISADISK/
decorative rims/ LISADISK
sagome/ LISADISK/
decorative rims/ LISADISK
sagome/ LISADISK/
decorative rims/ LISADISK
IP/
IP
44
44
44
44
44
44
h (m)
E (lx)
D (cm)
0.25
0.50
0.75
1.00
12832
3208
1426
802
5
10
14
18

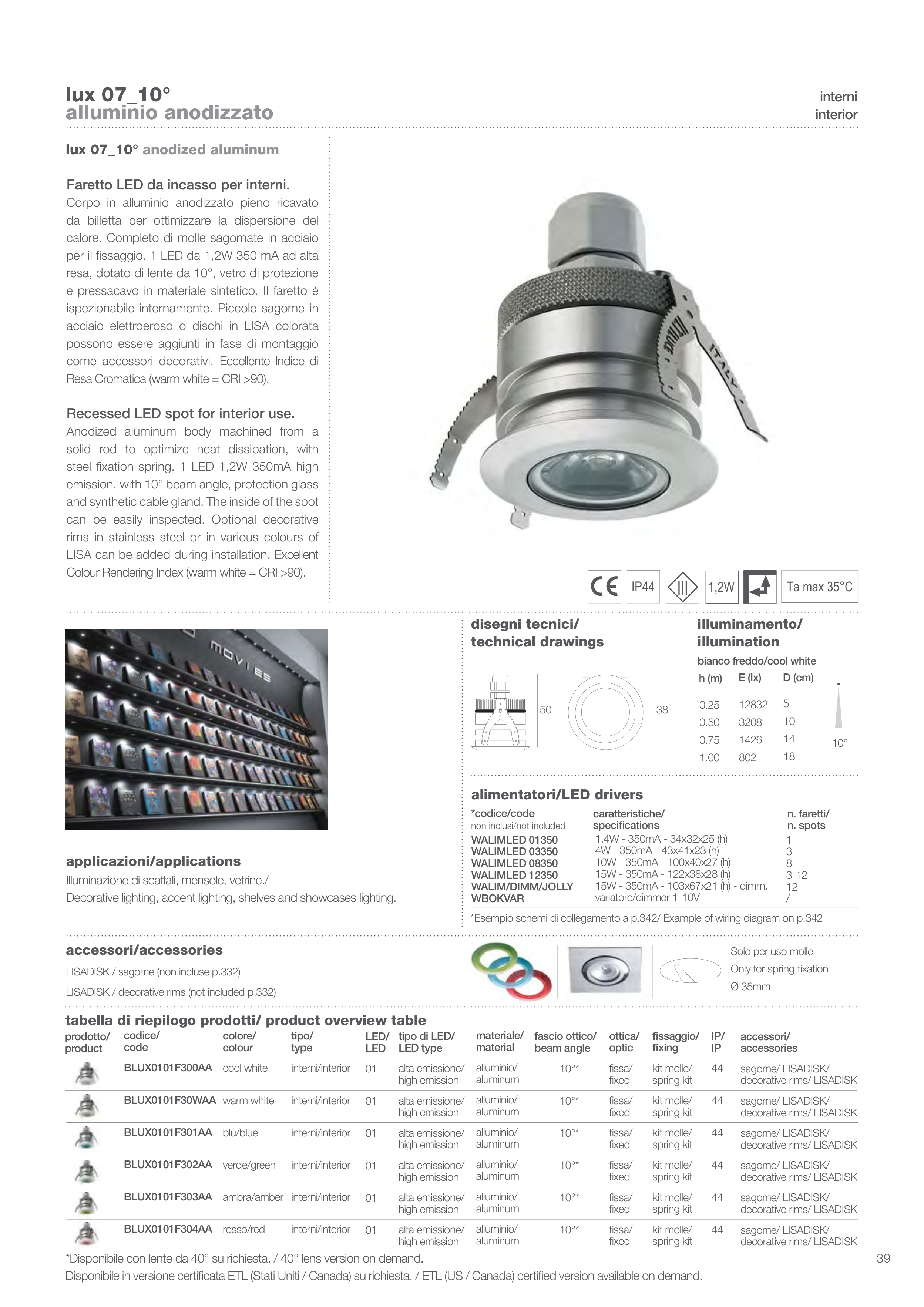

Faretto LED da incasso per interni.
Corpo in alluminio anodizzato pieno ricavato
da billetta per ottimizzare la dispersione del
calore. Completo di molle sagomate in acciaio
per il fissaggio. 1 LED da 1,2W 350 mA ad alta
resa, dotato di lente da 10°, vetro di protezione
e pressacavo in materiale sintetico. Il faretto è
ispezionabile internamente. Piccole sagome in
acciaio elettroeroso o dischi in LISA colorata
possono essere aggiunti in fase di montaggio
come accessori decorativi. Eccellente Indice di
Resa Cromatica (warm white = CRI >90).
Recessed LED spot for interior use.
Anodized aluminum body machined from a
solid rod to optimize heat dissipation, with
steel fixation spring. 1 LED 1,2W 350mA high
emission, with 10° beam angle, protection glass
and synthetic cable gland. The inside of the spot
can be easily inspected. Optional decorative
rims in stainless steel or in various colours of
LISA can be added during installation. Excellent
Colour Rendering Index (warm white = CRI >90).
*codice/code
non inclusi/not included
n. faretti/
n. spots
caratteristiche/
specifications
1
3
8
3-12
12
/
*Esempio schemi di collegamento a p.342/ Example of wiring diagram on p.342
alimentatori/LED drivers
WALIMLED 01350
WALIMLED 03350
WALIMLED 08350
WALIMLED 12350
WALIM/DIMM/JOLLY
WBOKVAR
1,4W - 350mA - 34x32x25 (h)
4W - 350mA - 43x41x23 (h)
10W - 350mA - 100x40x27 (h)
15W - 350mA - 122x38x28 (h)
15W - 350mA - 103x67x21 (h) - dimm.
variatore/dimmer 1-10V
50
38
10°
1,2W
IP44
disegni tecnici/
technical drawings
illuminamento/
illumination
bianco freddo/cool white
*Disponibile con lente da 40° su richiesta. / 40° lens version on demand.
Ta max 35°C
accessori/accessories
LISADISK / sagome (non incluse p.332)
LISADISK / decorative rims (not included p.332)
Solo per uso molle
Only for spring fixation
Ø 35mm
Disponibile in versione certificata ETL (Stati Uniti / Canada) su richiesta. / ETL (US / Canada) certified version available on demand.
interior
interni
