247
OUTDOOR
accessori/ accessories
Cassaforma Luxcassa 5 (non inclusa)
Recessed installation box Luxcassa 5 (not included)

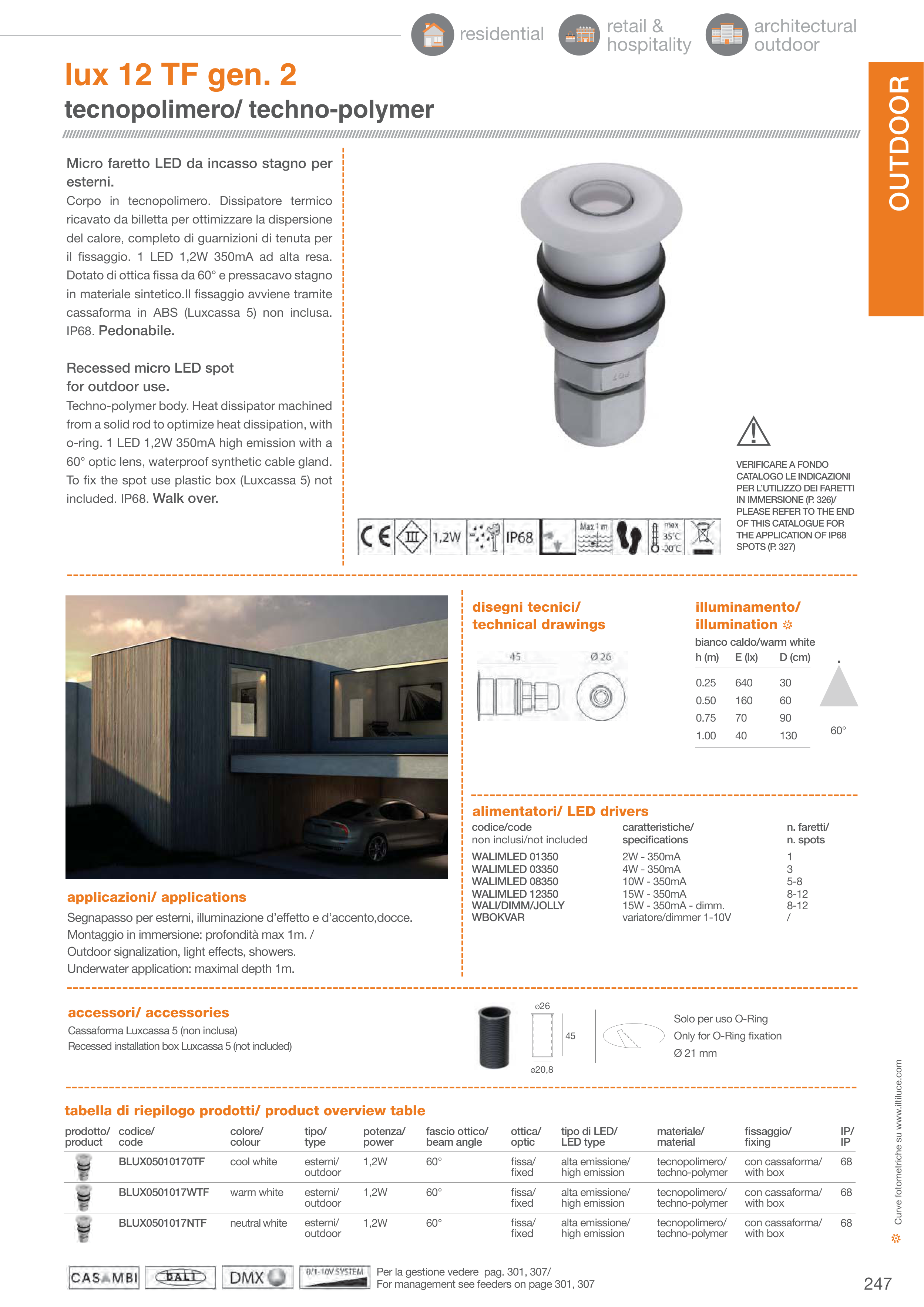

lux 12 TF gen. 2
tecnopolimero/ techno-polymer
Micro faretto LED da incasso stagno per
esterni.
Corpo in tecnopolimero. Dissipatore termico
ricavato da billetta per ottimizzare la dispersione
del calore, completo di guarnizioni di tenuta per
��� ���������� �� ���� ����� ������ ��� ����� ������
�������������������������������������������������
���������������������������������������������������
cassaforma in ABS (Luxcassa 5) non inclusa.
IP68. Pedonabile.
Recessed micro LED spot
for outdoor use.
Techno-polymer body. Heat dissipator machined
from a solid rod to optimize heat dissipation, with
o-ring. 1 LED 1,2W 350mA high emission with a
60° optic lens, waterproof synthetic cable gland.
������������������������������������������������
included. IP68. Walk over.
disegni tecnici/
technical drawings
illuminamento/
illumination >
alimentatori/ LED drivers
codice/code
caratteristiche/
n. faretti/
non inclusi/not included
specifications
n. spots
WALIMLED 01350
2W - 350mA
1
WALIMLED 03350
4W - 350mA
3
WALIMLED 08350
10W - 350mA
5-8
WALIMLED 12350
15W - 350mA
8-12
WALI/DIMM/JOLLY
15W - 350mA - dimm.
8-12
WBOKVAR
variatore/dimmer 1-10V
/
h (m)
E (lx)
D (cm)
bianco caldo/warm white
0.25
0.50
0.75
1.00
640
160
70
40
30
60
90
130
Solo per uso O-Ring
�����������������������
Ø 21 mm
Ø26
Ø20,8
45
applicazioni/ applications
Segnapasso per esterni, illuminazione d’effetto e d’accento,docce.
Montaggio in immersione: profondità max 1m. /
Outdoor signalization, light effects, showers.
Underwater application: maximal depth 1m.
60°
tabella di riepilogo prodotti/ product overview table
codice/
code
BLUX05010170TF
BLUX0501017WTF
BLUX0501017NTF
prodotto/
product
colore/
colour
cool white
warm white
neutral white
potenza/
power
1,2W
1,2W
1,2W
materiale/
material
tecnopolimero/
techno-polymer
tecnopolimero/
techno-polymer
tecnopolimero/
techno-polymer
fascio ottico/
beam angle
60°
60°
60°
ottica/
optic
�����
����
�����
����
�����
����
tipo di LED/
LED type
alta emissione/
high emission
alta emissione/
high emission
alta emissione/
high emission
���������
�����
con cassaforma/
with box
con cassaforma/
with box
con cassaforma/
with box
IP/
IP
68
68
68
tipo/
type
esterni/
outdoor
esterni/
outdoor
esterni/
outdoor
Curve fotometriche su www.iltiluce.com
>
Per la gestione vedere pag. 301, 307/
For management see feeders on page 301, 307
VERIFICARE A FONDO
CATALOGO LE INDICAZIONI
PER L’UTILIZZO DEI FARETTI
IN IMMERSIONE (P. 326)/
PLEASE REFER TO THE END
OF THIS CATALOGUE FOR
THE APPLICATION OF IP68
SPOTS (P. 327)
!
