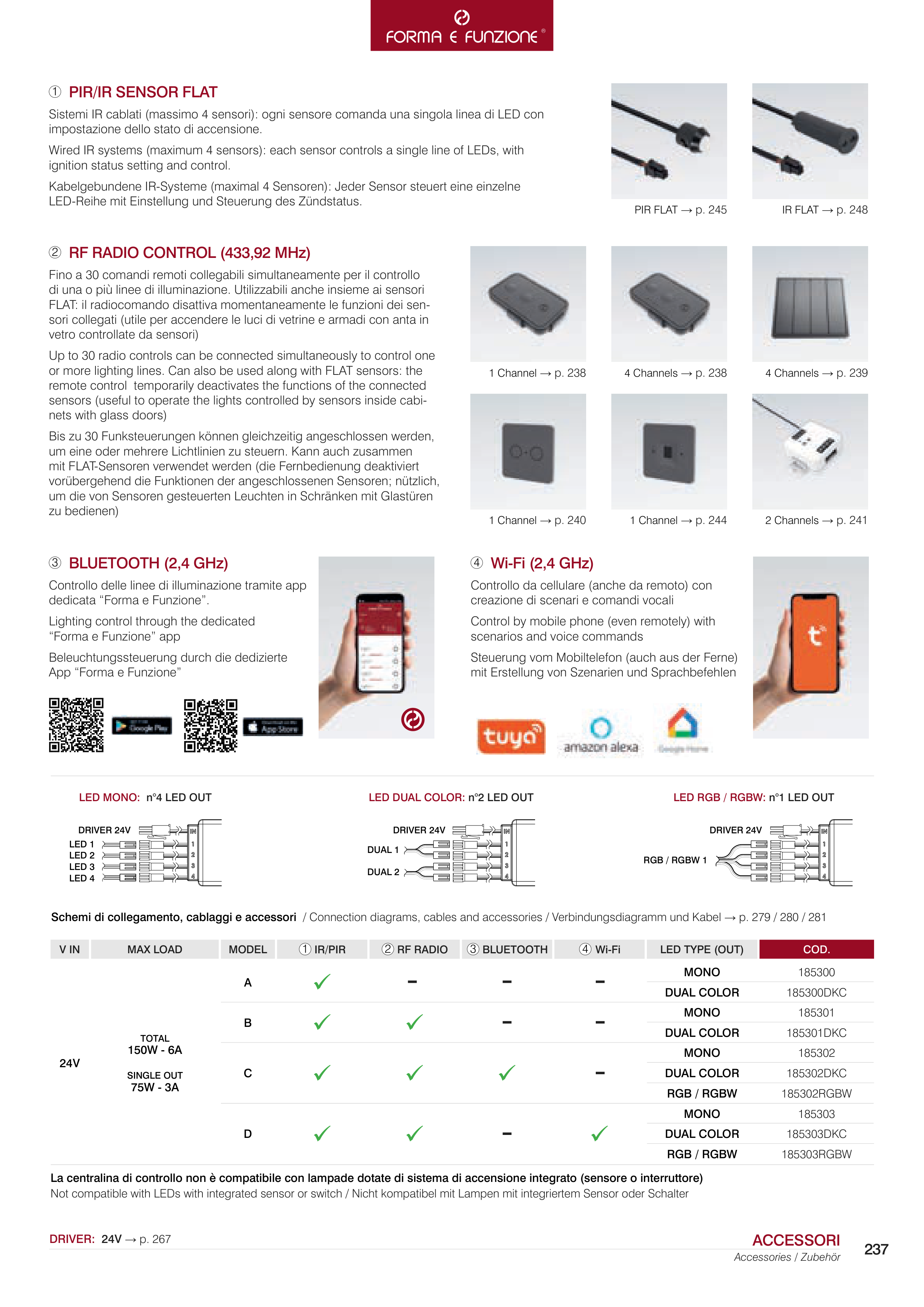

237
DRIVER: 24V → p. 267
ACCESSORI
Accessories / Zubehör
IR FLAT → p. 248
PIR/IR SENSOR FLAT
Sistemi IR cablati (massimo 4 sensori): ogni sensore comanda una singola linea di LED con
impostazione dello stato di accensione.
Wired IR systems (maximum 4 sensors): each sensor controls a single line of LEDs, with
ignition status setting and control.
Kabelgebundene IR-Systeme (maximal 4 Sensoren): Jeder Sensor steuert eine einzelne
LED-Reihe mit Einstellung und Steuerung des Zündstatus.
RF RADIO CONTROL (433,92 MHz)
Fino a 30 comandi remoti collegabili simultaneamente per il controllo
di una o più linee di illuminazione. Utilizzabili anche insieme ai sensori
FLAT: il radiocomando disattiva momentaneamente le funzioni dei sen-
sori collegati (utile per accendere le luci di vetrine e armadi con anta in
vetro controllate da sensori)
Up to 30 radio controls can be connected simultaneously to control one
or more lighting lines. Can also be used along with FLAT sensors: the
remote control temporarily deactivates the functions of the connected
sensors (useful to operate the lights controlled by sensors inside cabi-
nets with glass doors)
Bis zu 30 Funksteuerungen können gleichzeitig angeschlossen werden,
um eine oder mehrere Lichtlinien zu steuern. Kann auch zusammen
mit FLAT-Sensoren verwendet werden (die Fernbedienung deaktiviert
vorübergehend die Funktionen der angeschlossenen Sensoren; nützlich,
um die von Sensoren gesteuerten Leuchten in Schränken mit Glastüren
zu bedienen)
4 Channels → p. 239
2 Channels → p. 241
4 Channels → p. 238
1 Channel → p. 244
1 Channel → p. 240
1 Channel → p. 238
BLUETOOTH (2,4 GHz)
Controllo delle linee di illuminazione tramite app
dedicata “Forma e Funzione”.
Lighting control through the dedicated
“Forma e Funzione” app
Beleuchtungssteuerung durch die dedizierte
App “Forma e Funzione”
Wi-Fi (2,4 GHz)
Controllo da cellulare (anche da remoto) con
creazione di scenari e comandi vocali
Control by mobile phone (even remotely) with
scenarios and voice commands
Steuerung vom Mobiltelefon (auch aus der Ferne)
mit Erstellung von Szenarien und Sprachbefehlen
PIR FLAT → p. 245
185300
185300DKC
185301
185301DKC
185302
185302DKC
185302RGBW
185303
185303DKC
185303RGBW
LED TYPE (OUT)
MONO
DUAL COLOR
MONO
DUAL COLOR
MONO
DUAL COLOR
RGB / RGBW
MONO
DUAL COLOR
RGB / RGBW
MODEL
A
B
C
D
COD.
TOTAL
150W - 6A
SINGLE OUT
75W - 3A
MAX LOAD
V IN
24V
La centralina di controllo non è compatibile con lampade dotate di sistema di accensione integrato (sensore o interruttore)
Not compatible with LEDs with integrated sensor or switch / Nicht kompatibel mit Lampen mit integriertem Sensor oder Schalter
LED MONO: n°4 LED OUT
LED DUAL COLOR: n°2 LED OUT
LED RGB / RGBW: n°1 LED OUT
LED 1
DRIVER 24V
LED 2
LED 3
LED 4
DRIVER 24V
DUAL 2
DUAL 1
DRIVER 24V
RGB / RGBW 1
Schemi di collegamento, cablaggi e accessori / Connection diagrams, cables and accessories / Verbindungsdiagramm und Kabel → p. 279 / 280 / 281
