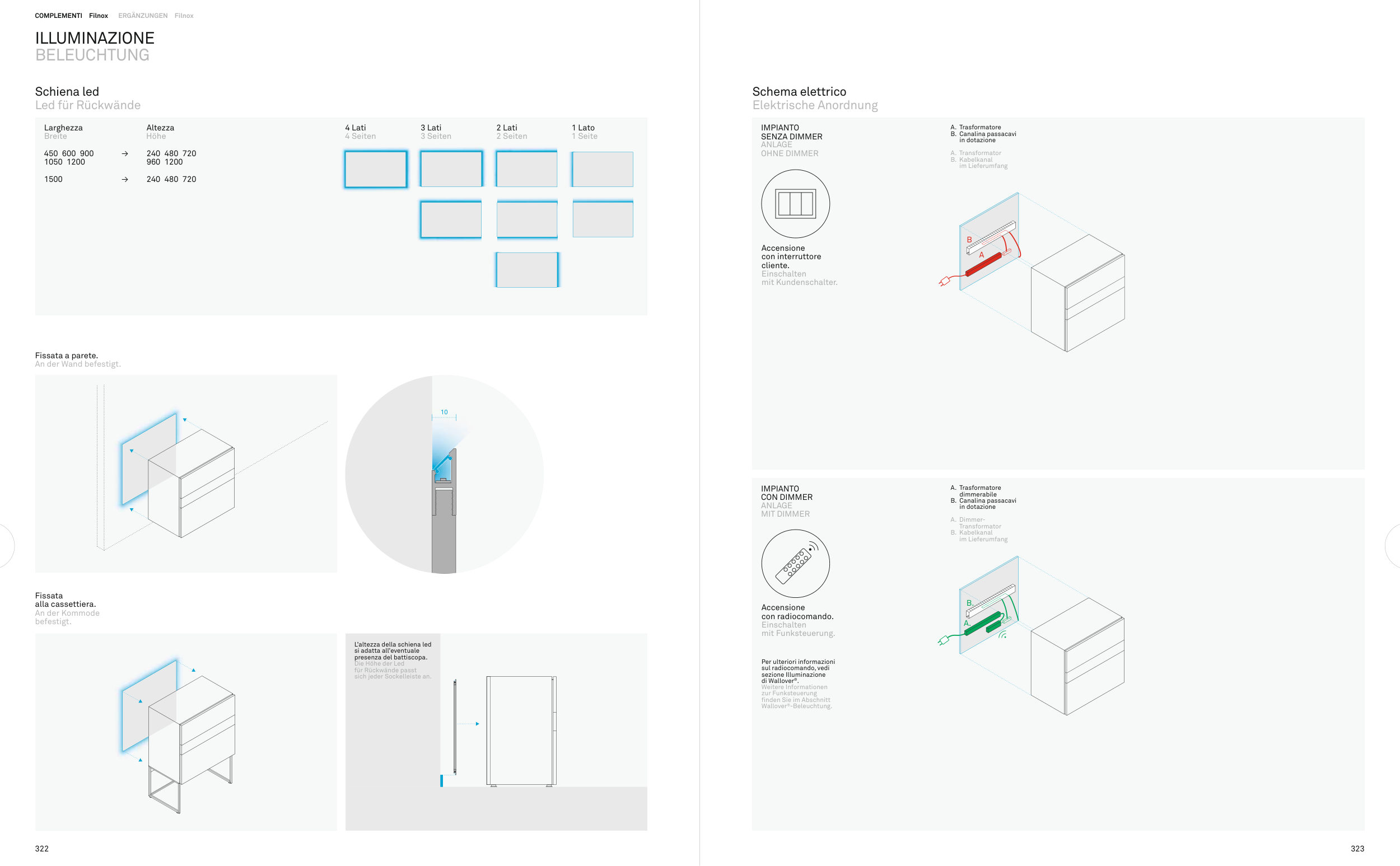

COMPLEMENTI Filnox
Larghezza
Altezza
4 Lati
3 Lati
2 Lati
1 Lato
Schiena led
ILLUMINAZIONE
Fissata a parete.
Fissata
alla cassettiera.
L’altezza della schiena led
si adatta all’eventuale
presenza del battiscopa.
Trasformatore
dimmerabile
Canalina passacavi
in dotazione
Trasformatore
Canalina passacavi
in dotazione
Accensione
con interruttore
cliente.
IMPIANTO
SENZA DIMMER
IMPIANTO
CON DIMMER
Accensione
con radiocomando.
Per ulteriori informazioni
sul radiocomando, vedi
sezione Illuminazione
di Wallover®.
Schema elettrico
ERGÄNZUNGEN Filnox
Breite
Höhe
4 Seiten
3 Seiten
2 Seiten
1 Seite
Led für Rückwände
BELEUCHTUNG
An der Wand befestigt.
An der Kommode
befestigt.
Die Höhe der Led
für Rückwände passt
sich jeder Sockelleiste an.
Dimmer-
Transformator
Kabelkanal
im Lieferumfang
Transformator
Kabelkanal
im Lieferumfang
Einschalten
mit Kundenschalter.
ANLAGE
OHNE DIMMER
ANLAGE
MIT DIMMER
Einschalten
mit Funksteuerung.
Weitere Informationen
zur Funksteuerung
fi nden Sie im Abschnitt
Wallover®-Beleuchtung.
Elektrische Anordnung
