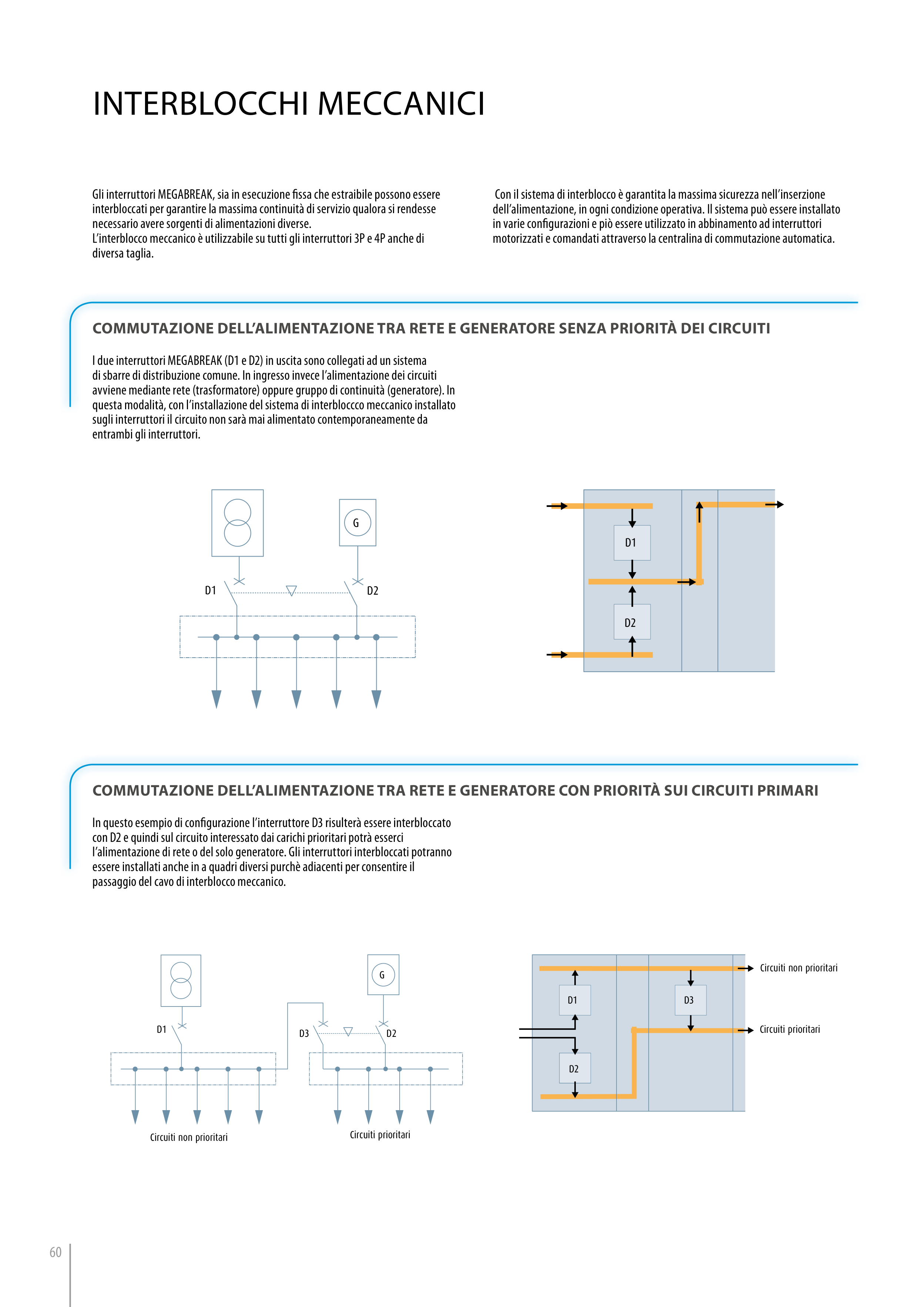

INTERBlOCChI mECCaNICI
Gli interruttori MEGABREAK, sia in esecuzione fissa che estraibile possono essere
interbloccati per garantire la massima continuità di servizio qualora si rendesse
necessario avere sorgenti di alimentazioni diverse.
L’interblocco meccanico è utilizzabile su tutti gli interruttori 3P e 4P anche di
diversa taglia.
Con il sistema di interblocco è garantita la massima sicurezza nell’inserzione
dell’alimentazione, in ogni condizione operativa. Il sistema può essere installato
in varie configurazioni e piò essere utilizzato in abbinamento ad interruttori
motorizzati e comandati attraverso la centralina di commutazione automatica.
I due interruttori MEGABREAK (D1 e D2) in uscita sono collegati ad un sistema
di sbarre di distribuzione comune. In ingresso invece l’alimentazione dei circuiti
avviene mediante rete (trasformatore) oppure gruppo di continuità (generatore). In
questa modalità, con l’installazione del sistema di interbloccco meccanico installato
sugli interruttori il circuito non sarà mai alimentato contemporaneamente da
entrambi gli interruttori.
In questo esempio di configurazione l’interruttore D3 risulterà essere interbloccato
con D2 e quindi sul circuito interessato dai carichi prioritari potrà esserci
l’alimentazione di rete o del solo generatore. Gli interruttori interbloccati potranno
essere installati anche in a quadri diversi purchè adiacenti per consentire il
passaggio del cavo di interblocco meccanico.
CommUTaZione Dell’alimenTaZione Tra reTe e GeneraTore senZa prioriTà Dei CirCUiTi
CommUTaZione Dell’alimenTaZione Tra reTe e GeneraTore Con prioriTà sUi CirCUiTi primari
D1
D2
D1
D2
G
D1
D3
D4
D2
D1
D3
D4
D2
Circuiti non prioritari
Circuiti prioritari
D1
D2
D3
D1
D2
D3
G
D2
D1
2
D
1
D
Circuiti non prioritari
Circuiti prioritari
Circuiti prioritari
Circuiti non prioritari
Gruppo 1
Circuiti non prioritari
Gruppo 2
Circuiti prioritari
Circuiti non prioritari
Gruppo 1
Circuiti non prioritari
Gruppo 2
D1
D2
D1
D2
G
D1
D3
D4
D2
D1
D3
D4
D2
Circuiti non prioritari
Circuiti prioritari
D1
D2
D3
D1
D2
D3
G
D2
D1
2
D
1
D
Circuiti non prioritari
Circuiti prioritari
Circuiti prioritari
Circuiti non prioritari
Gruppo 1
Circuiti non prioritari
Gruppo 2
Circuiti prioritari
Circuiti non prioritari
Gruppo 1
Circuiti non prioritari
Gruppo 2
