MEGABREAK

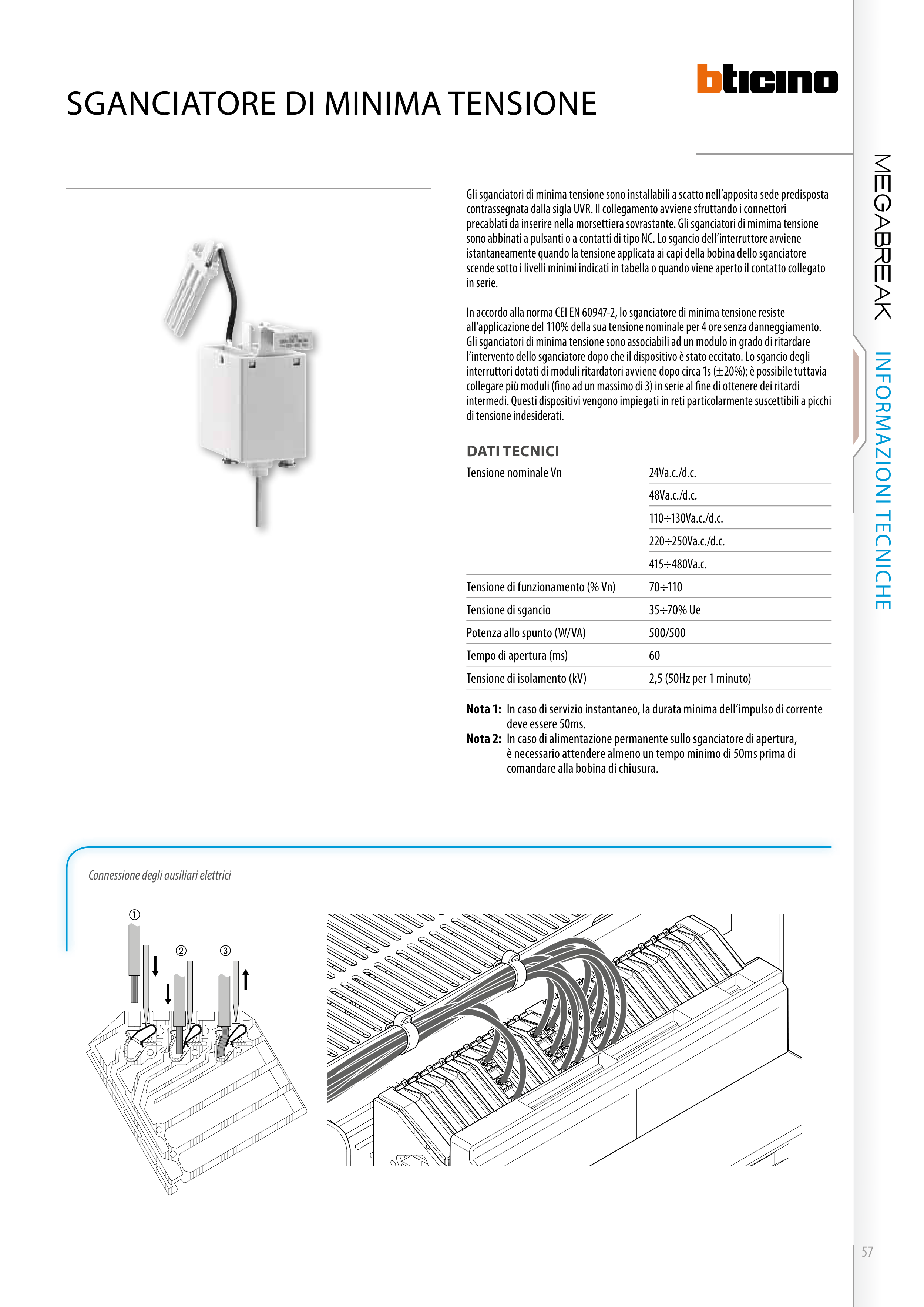

sgaNCIaTORE DI mINIma TENsIONE
INfORmaZIONI TECNIChE
Gli sganciatori di minima tensione sono installabili a scatto nell’apposita sede predisposta
contrassegnata dalla sigla UVR. Il collegamento avviene sfruttando i connettori
precablati da inserire nella morsettiera sovrastante. Gli sganciatori di mimima tensione
sono abbinati a pulsanti o a contatti di tipo NC. Lo sgancio dell’interruttore avviene
istantaneamente quando la tensione applicata ai capi della bobina dello sganciatore
scende sotto i livelli minimi indicati in tabella o quando viene aperto il contatto collegato
in serie.
In accordo alla norma CEI EN 60947-2, lo sganciatore di minima tensione resiste
all’applicazione del 110% della sua tensione nominale per 4 ore senza danneggiamento.
Gli sganciatori di minima tensione sono associabili ad un modulo in grado di ritardare
l’intervento dello sganciatore dopo che il dispositivo è stato eccitato. Lo sgancio degli
interruttori dotati di moduli ritardatori avviene dopo circa 1s (±20%); è possibile tuttavia
collegare più moduli (fino ad un massimo di 3) in serie al fine di ottenere dei ritardi
intermedi. Questi dispositivi vengono impiegati in reti particolarmente suscettibili a picchi
di tensione indesiderati.
DaTi TeCniCi
Tensione nominale Vn
24Va.c./d.c.
48Va.c./d.c.
110÷130Va.c./d.c.
220÷250Va.c./d.c.
415÷480Va.c.
Tensione di funzionamento (% Vn)
70÷110
Tensione di sgancio
35÷70% Ue
Potenza allo spunto (W/VA)
500/500
Tempo di apertura (ms)
60
Tensione di isolamento (kV)
2,5 (50Hz per 1 minuto)
Nota 1: In caso di servizio instantaneo, la durata minima dell’impulso di corrente
deve essere 50ms.
Nota 2: In caso di alimentazione permanente sullo sganciatore di apertura,
è necessario attendere almeno un tempo minimo di 50ms prima di
comandare alla bobina di chiusura.
Connessione degli ausiliari elettrici
