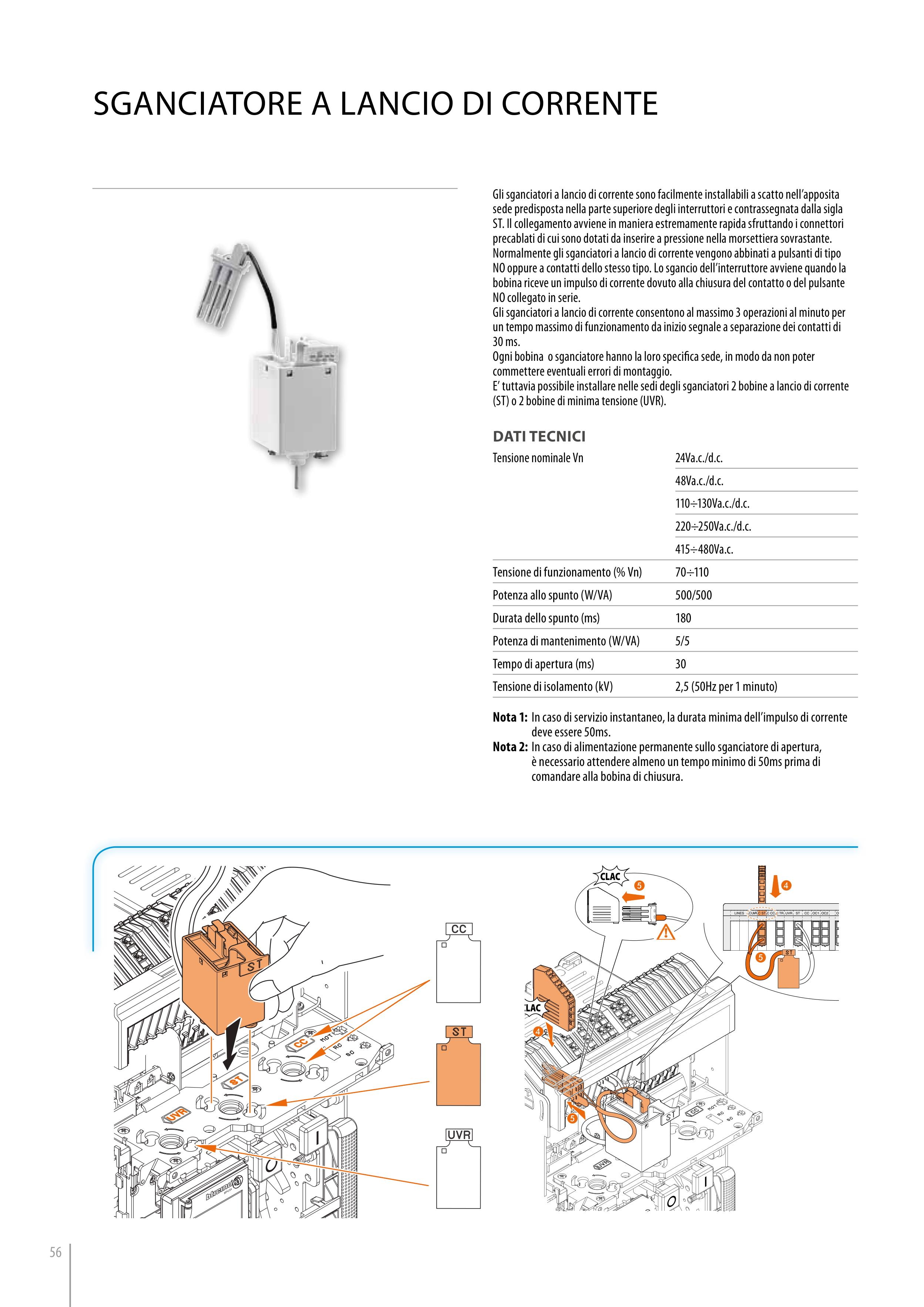

sgaNCIaTORE a laNCIO DI CORRENTE
Gli sganciatori a lancio di corrente sono facilmente installabili a scatto nell’apposita
sede predisposta nella parte superiore degli interruttori e contrassegnata dalla sigla
ST. Il collegamento avviene in maniera estremamente rapida sfruttando i connettori
precablati di cui sono dotati da inserire a pressione nella morsettiera sovrastante.
Normalmente gli sganciatori a lancio di corrente vengono abbinati a pulsanti di tipo
NO oppure a contatti dello stesso tipo. Lo sgancio dell’interruttore avviene quando la
bobina riceve un impulso di corrente dovuto alla chiusura del contatto o del pulsante
NO collegato in serie.
Gli sganciatori a lancio di corrente consentono al massimo 3 operazioni al minuto per
un tempo massimo di funzionamento da inizio segnale a separazione dei contatti di
30 ms.
Ogni bobina o sganciatore hanno la loro specifica sede, in modo da non poter
commettere eventuali errori di montaggio.
E’ tuttavia possibile installare nelle sedi degli sganciatori 2 bobine a lancio di corrente
(ST) o 2 bobine di minima tensione (UVR).
DaTi TeCniCi
Tensione nominale Vn
24Va.c./d.c.
48Va.c./d.c.
110÷130Va.c./d.c.
220÷250Va.c./d.c.
415÷480Va.c.
Tensione di funzionamento (% Vn)
70÷110
Potenza allo spunto (W/VA)
500/500
Durata dello spunto (ms)
180
Potenza di mantenimento (W/VA)
5/5
Tempo di apertura (ms)
30
Tensione di isolamento (kV)
2,5 (50Hz per 1 minuto)
Nota 1: In caso di servizio instantaneo, la durata minima dell’impulso di corrente
deve essere 50ms.
Nota 2: In caso di alimentazione permanente sullo sganciatore di apertura,
è necessario attendere almeno un tempo minimo di 50ms prima di
comandare alla bobina di chiusura.
