COmUNICaZIONE mODBUs
Le unità di protezione dei nuovi interruttori aperti MEGABREAK sono dotate della
funzione di comunicazione che permette di scambiare dati con
le varie apparecchiature elettroniche o gestire da remoto lo stato degli interruttori e
degli allarmi, attraverso una rete di comunicazione.
Il protocollo di comunicazione utilizzato è il Modbus RTU, che è uno degli standard
più diffusi in ambito industriale.
Attraverso questo protocollo gli interruttori MEGABREAK possono essere installati
anche in impianti gestiti dal sistema di supervisione TICONTROL.
Le unità di protezione MEGABREAK consentono la gestione delle seguenti funzioni di
comunicazione:
• Diagnostica e gestione carichi
• Gestione stato di funzionamento dell’impianto,
• Gestione degli allarmi per un intervento interruttori
• Gestione di comandi a distanza;
• Gestione della manutenzione programmata o preventiva dell’interruttore;
• Gestione dell’energia e dei costi per l’ottimizzazione dei consumi.
• Gestione di tutti i parametri elettrici analogici e digitali
I parametri elettrici gestibili con i nuovi interruttori MEGABREAK sono:
• Corrente, tensione, potenza, fattore di potenza, energia attiva e reattiva;
• Correnti di fase, numero di interventi, causa dell’ultimo intervento;
• Segnalazione di allarmi (assenza di tensione, sovraccarico, sovra temperatura e
cortocircuito);
• Cicli di manovre, correnti di guasto, numero d’interventi e ore di funzionamento
degli interruttori.
Attraverso il bus di comunicazione si possono inoltre modificare i valori delle soglie
d’intervento ed i tempi di intervento degli sganciatori, oppure attivare o disattivare
le varie protezioni.

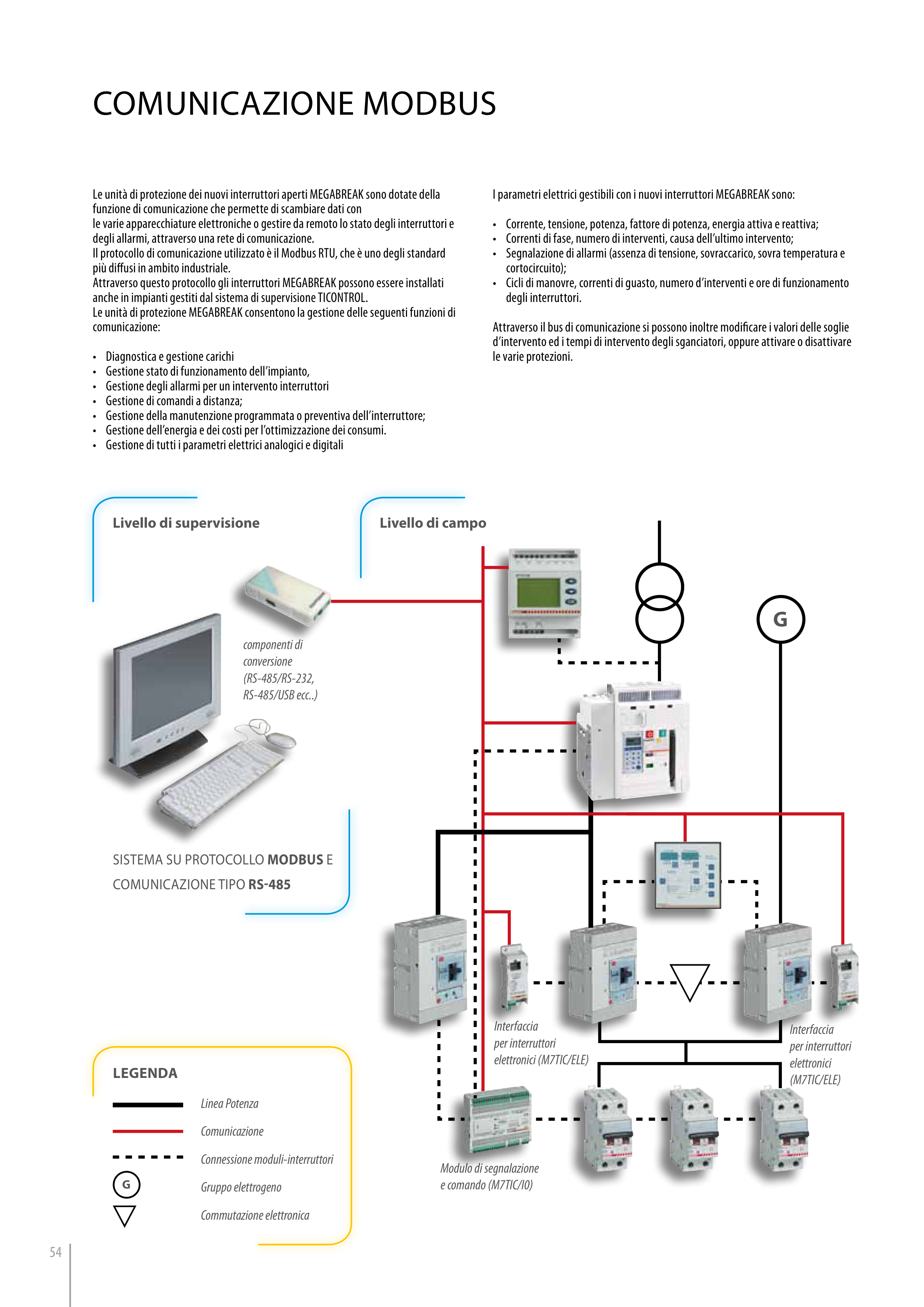

sIsTEma sU pROTOCOllO moDbUs E
COmUNICaZIONE TIpO rs-485
Modulo di segnalazione
e comando (M7TIC/I0)
Interfaccia
per interruttori
elettronici (M7TIC/ELE)
G
Linea Potenza
Comunicazione
Connessione moduli-interruttori
Gruppo elettrogeno
Commutazione elettronica
G
livello di supervisione
leGenDa
livello di campo
Interfaccia
per interruttori
elettronici
(M7TIC/ELE)
componenti di
conversione
(RS-485/RS-232,
RS-485/USB ecc..)
