vIsUalIZZaZIONE DEI mENù E pUlsaNTE DI TEsT
Salvataggio dati
inTesTaZione

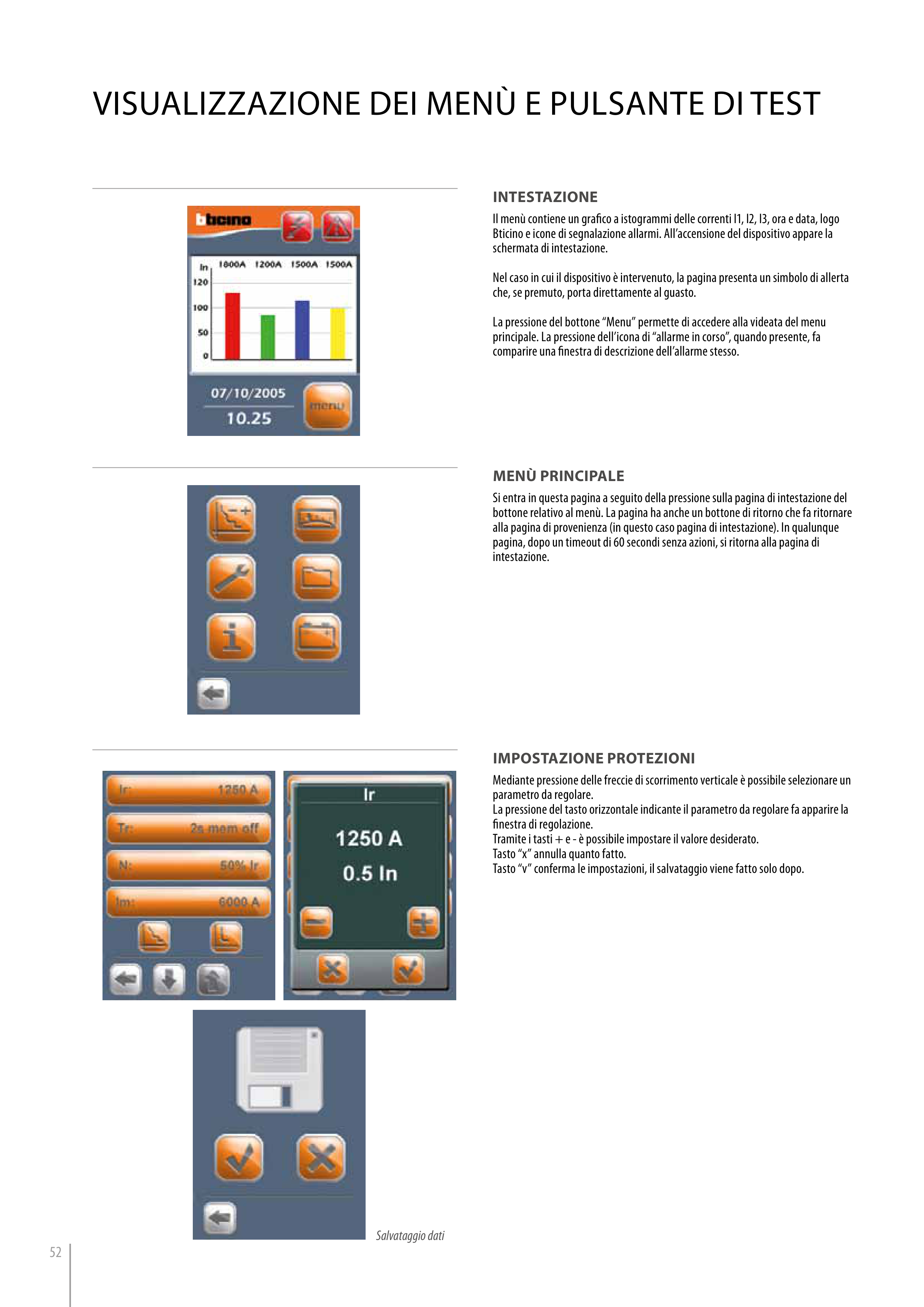

Il menù contiene un grafico a istogrammi delle correnti I1, I2, I3, ora e data, logo
Bticino e icone di segnalazione allarmi. All’accensione del dispositivo appare la
schermata di intestazione.
Nel caso in cui il dispositivo è intervenuto, la pagina presenta un simbolo di allerta
che, se premuto, porta direttamente al guasto.
La pressione del bottone “Menu” permette di accedere alla videata del menu
principale. La pressione dell’icona di “allarme in corso”, quando presente, fa
comparire una finestra di descrizione dell’allarme stesso.
menù prinCipale
Si entra in questa pagina a seguito della pressione sulla pagina di intestazione del
bottone relativo al menù. La pagina ha anche un bottone di ritorno che fa ritornare
alla pagina di provenienza (in questo caso pagina di intestazione). In qualunque
pagina, dopo un timeout di 60 secondi senza azioni, si ritorna alla pagina di
intestazione.
imposTaZione proTeZioni
Mediante pressione delle freccie di scorrimento verticale è possibile selezionare un
parametro da regolare.
La pressione del tasto orizzontale indicante il parametro da regolare fa apparire la
finestra di regolazione.
Tramite i tasti + e - è possibile impostare il valore desiderato.
Tasto “x” annulla quanto fatto.
Tasto “v” conferma le impostazioni, il salvataggio viene fatto solo dopo.
