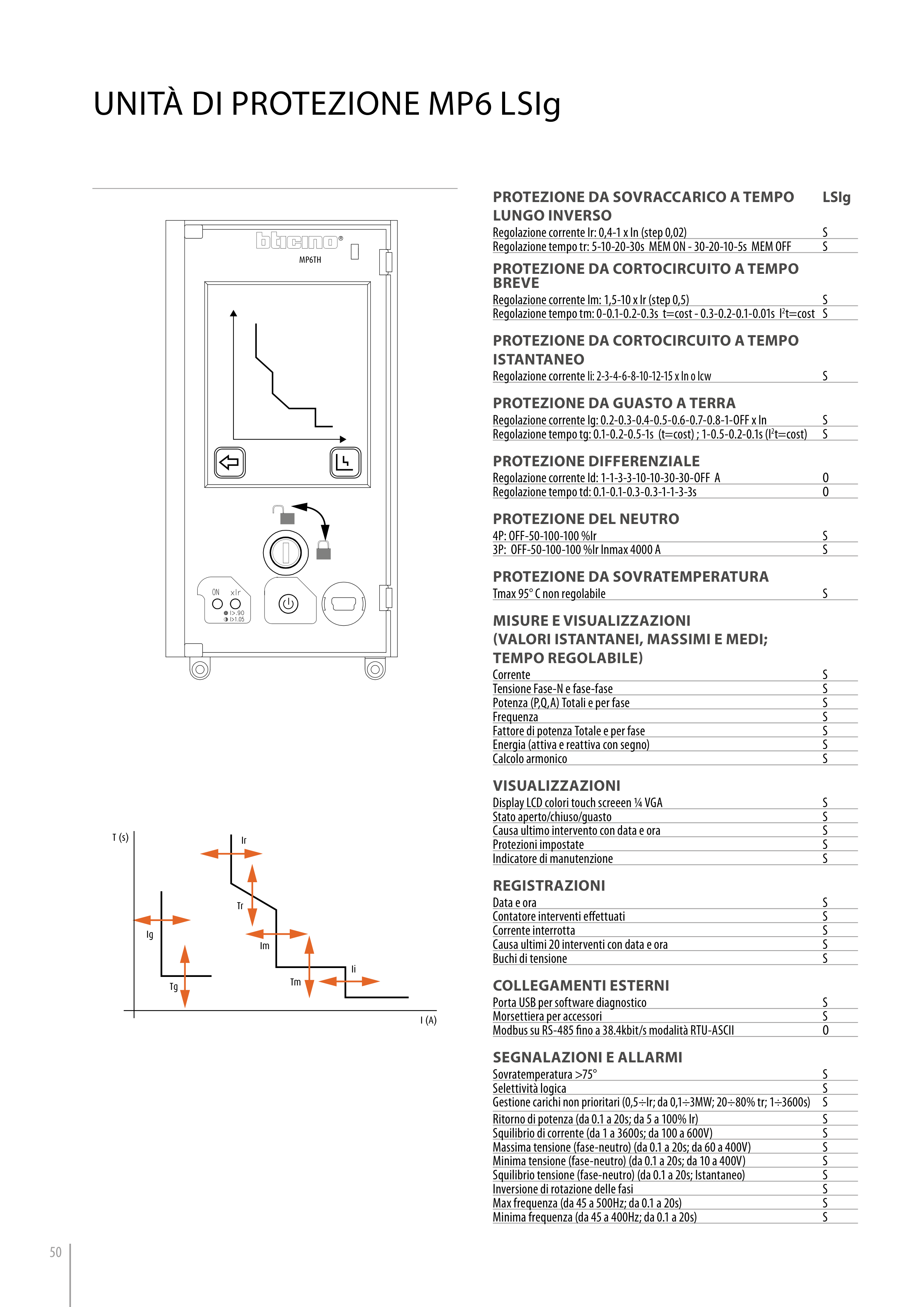

UNITà DI pROTEZIONE mp6 lsIg
T (s)
I (A)
Ii
Ir
Tr
MP4/BA LI
T (s)
I (A)
Im
Ir
Tr
MP4/SA - MP6SH LSI
Tm
Ii
Ig
Tg
T (s)
I (A)
Im
Ir
Tr
MP4/TA - MP6TH LSIg
Tm
Ii
MP6TH
proTeZione Da soVraCCariCo a Tempo
lUnGo inVerso
lsig
Regolazione corrente Ir: 0,4-1 x In (step 0,02)
S
Regolazione tempo tr: 5-10-20-30s MEM ON - 30-20-10-5s MEM OFF
S
proTeZione Da CorToCirCUiTo a Tempo
breVe
Regolazione corrente Im: 1,5-10 x Ir (step 0,5)
S
Regolazione tempo tm: 0-0.1-0.2-0.3s t=cost - 0.3-0.2-0.1-0.01s I2t=cost S
proTeZione Da CorToCirCUiTo a Tempo
isTanTaneo
Regolazione corrente Ii: 2-3-4-6-8-10-12-15 x In o Icw
S
proTeZione Da GUasTo a Terra
Regolazione corrente Ig: 0.2-0.3-0.4-0.5-0.6-0.7-0.8-1-OFF x In
S
Regolazione tempo tg: 0.1-0.2-0.5-1s (t=cost) ; 1-0.5-0.2-0.1s (I2t=cost)
S
proTeZione DifferenZiale
Regolazione corrente Id: 1-1-3-3-10-10-30-30-OFF A
O
Regolazione tempo td: 0.1-0.1-0.3-0.3-1-1-3-3s
O
proTeZione Del neUTro
4P: OFF-50-100-100 %Ir
S
3P: OFF-50-100-100 %Ir Inmax 4000 A
S
proTeZione Da soVraTemperaTUra
Tmax 95° C non regolabile
S
misUre e VisUaliZZaZioni
(Valori isTanTanei, massimi e meDi;
Tempo reGolabile)
Corrente
S
Tensione Fase-N e fase-fase
S
Potenza (P,Q,A) Totali e per fase
S
Frequenza
S
Fattore di potenza Totale e per fase
S
Energia (attiva e reattiva con segno)
S
Calcolo armonico
S
VisUaliZZaZioni
Display LCD colori touch screeen ¼ VGA
S
Stato aperto/chiuso/guasto
S
Causa ultimo intervento con data e ora
S
Protezioni impostate
S
Indicatore di manutenzione
S
reGisTraZioni
Data e ora
S
Contatore interventi effettuati
S
Corrente interrotta
S
Causa ultimi 20 interventi con data e ora
S
Buchi di tensione
S
ColleGamenTi esTerni
Porta USB per software diagnostico
S
Morsettiera per accessori
S
Modbus su RS-485 fino a 38.4kbit/s modalità RTU-ASCII
O
seGnalaZioni e allarmi
Sovratemperatura >75°
S
Selettività logica
S
Gestione carichi non prioritari (0,5÷Ir; da 0,1÷3MW; 20÷80% tr; 1÷3600s)
S
Ritorno di potenza (da 0.1 a 20s; da 5 a 100% Ir)
S
Squilibrio di corrente (da 1 a 3600s; da 100 a 600V)
S
Massima tensione (fase-neutro) (da 0.1 a 20s; da 60 a 400V)
S
Minima tensione (fase-neutro) (da 0.1 a 20s; da 10 a 400V)
S
Squilibrio tensione (fase-neutro) (da 0.1 a 20s; Istantaneo)
S
Inversione di rotazione delle fasi
S
Max frequenza (da 45 a 500Hz; da 0.1 a 20s)
S
Minima frequenza (da 45 a 400Hz; da 0.1 a 20s)
S
