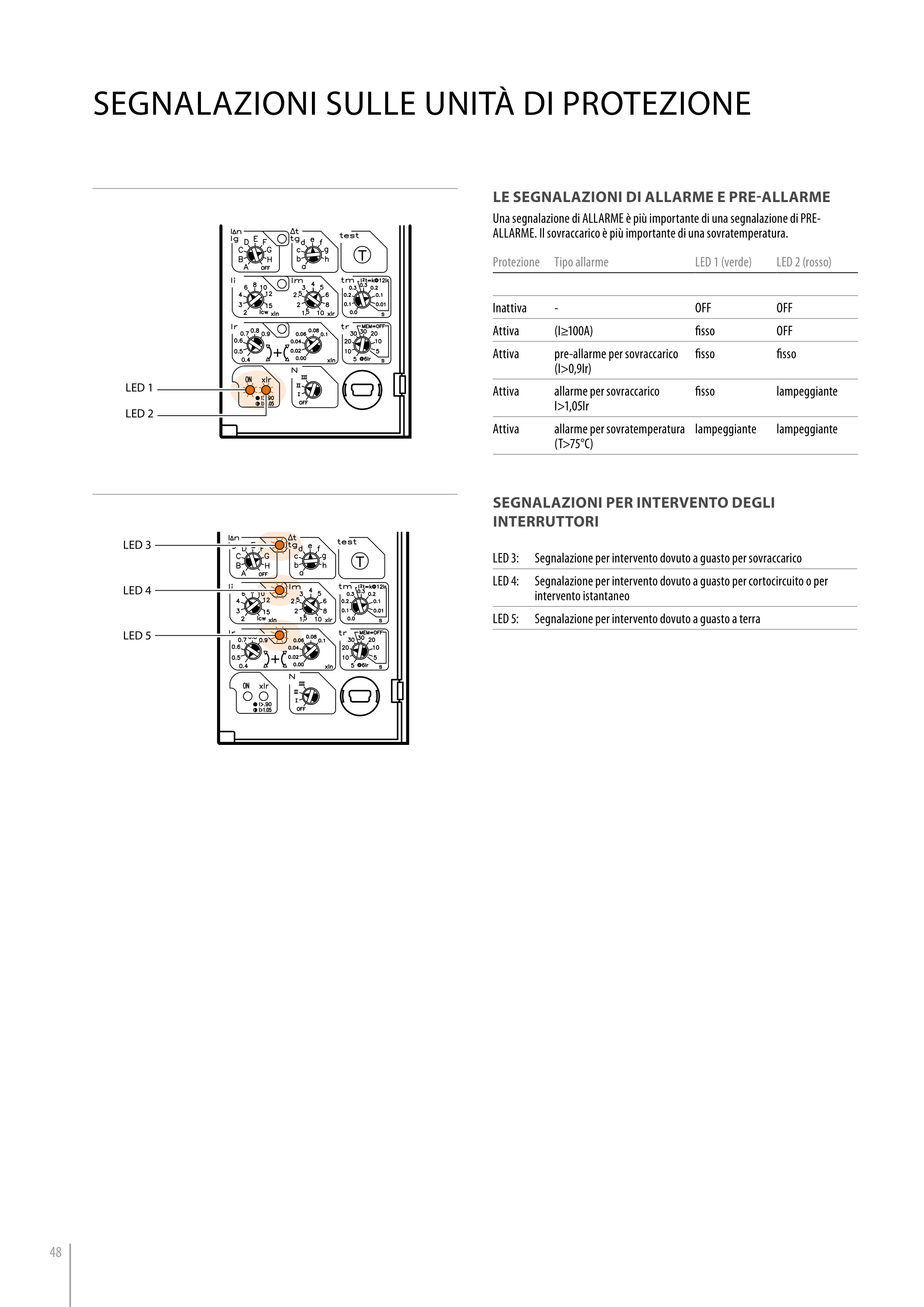

sEgNalaZIONI sUllE UNITà DI pROTEZIONE
le seGnalaZioni Di allarme e pre-allarme
Una segnalazione di ALLARME è più importante di una segnalazione di PRE-
ALLARME. Il sovraccarico è più importante di una sovratemperatura.
Protezione
Tipo allarme
LED 1 (verde)
LED 2 (rosso)
Inattiva
-
OFF
OFF
Attiva
(I≥100A)
fisso
OFF
Attiva
pre-allarme per sovraccarico
(I>0,9Ir)
fisso
fisso
Attiva
allarme per sovraccarico
I>1,05Ir
fisso
lampeggiante
Attiva
allarme per sovratemperatura
(T>75°C)
lampeggiante
lampeggiante
seGnalaZioni per inTerVenTo DeGli
inTerrUTTori
LED 3:
Segnalazione per intervento dovuto a guasto per sovraccarico
LED 4:
Segnalazione per intervento dovuto a guasto per cortocircuito o per
intervento istantaneo
LED 5:
Segnalazione per intervento dovuto a guasto a terra
LED 1
LED 2
LED 5
LED 4
LED 3
LED 1
LED 2
LED 5
LED 4
LED 3
