MEGABREAK

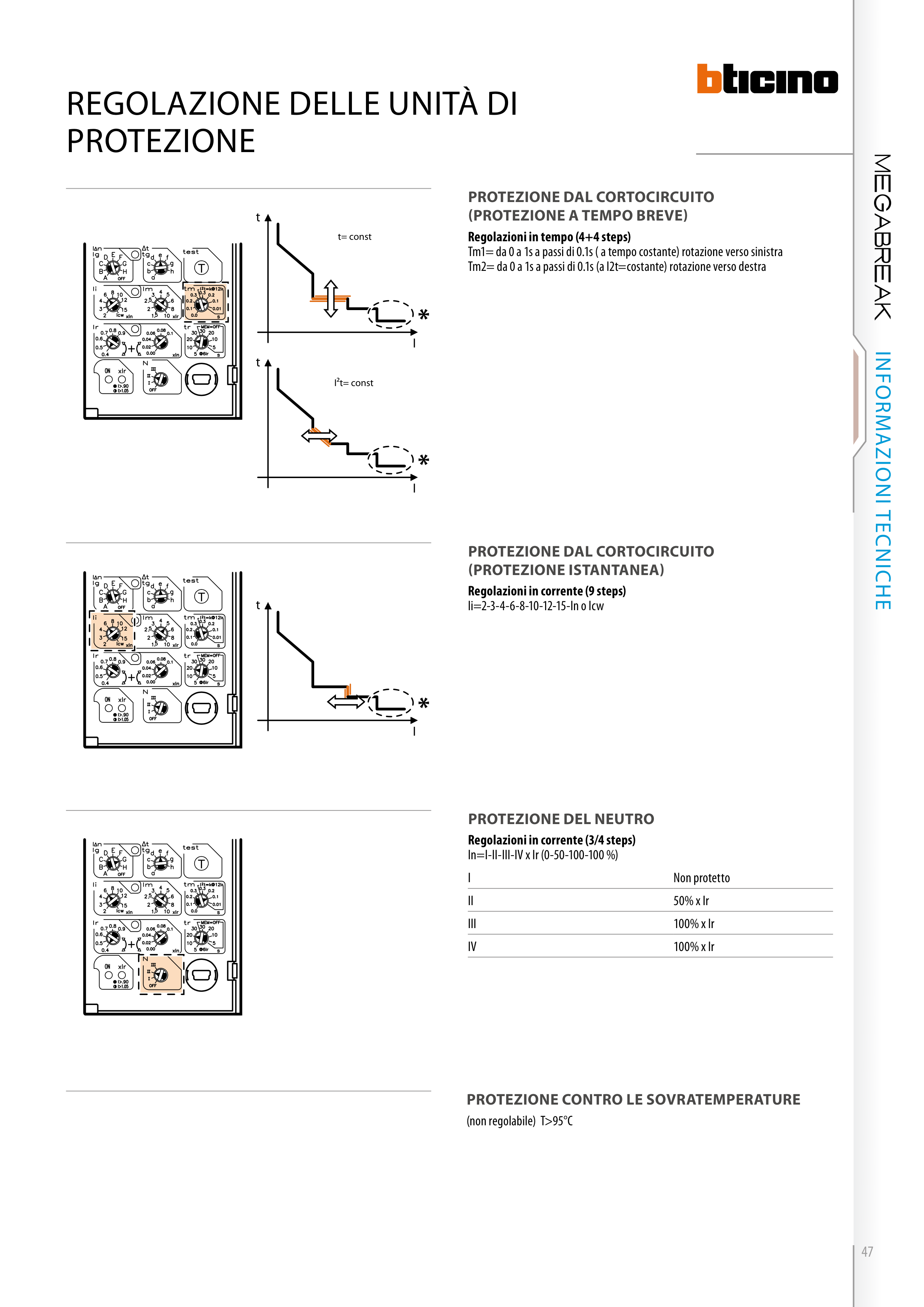

REgOlaZIONE DEllE UNITà DI
pROTEZIONE
INfORmaZIONI TECNIChE
t
I
t=const
t
I
t
I
t
I
*
*
*
t
I
t
I
t
I
t= const
*
*
*
t
I
t=const
t
I
t
I
t
I
*
*
*
t
I
t
I
t
I
t= const
*
*
*
t
I
t=const
t
I
t
I
t
I
*
*
*
t
I
t
I
t
I
t= const
*
*
*
proTeZione ConTro le soVraTemperaTUre
(non regolabile) T>95°C
proTeZione Dal CorToCirCUiTo
(proTeZione isTanTanea)
Regolazioni in corrente (9 steps)
Ii=2-3-4-6-8-10-12-15-In o Icw
proTeZione Del neUTro
Regolazioni in corrente (3/4 steps)
In=I-II-III-IV x Ir (0-50-100-100 %)
I
Non protetto
II
50% x Ir
III
100% x Ir
IV
100% x Ir
proTeZione Dal CorToCirCUiTo
(proTeZione a Tempo breVe)
Regolazioni in tempo (4+4 steps)
Tm1= da 0 a 1s a passi di 0.1s ( a tempo costante) rotazione verso sinistra
Tm2= da 0 a 1s a passi di 0.1s (a I2t=costante) rotazione verso destra
