MEGABREAK

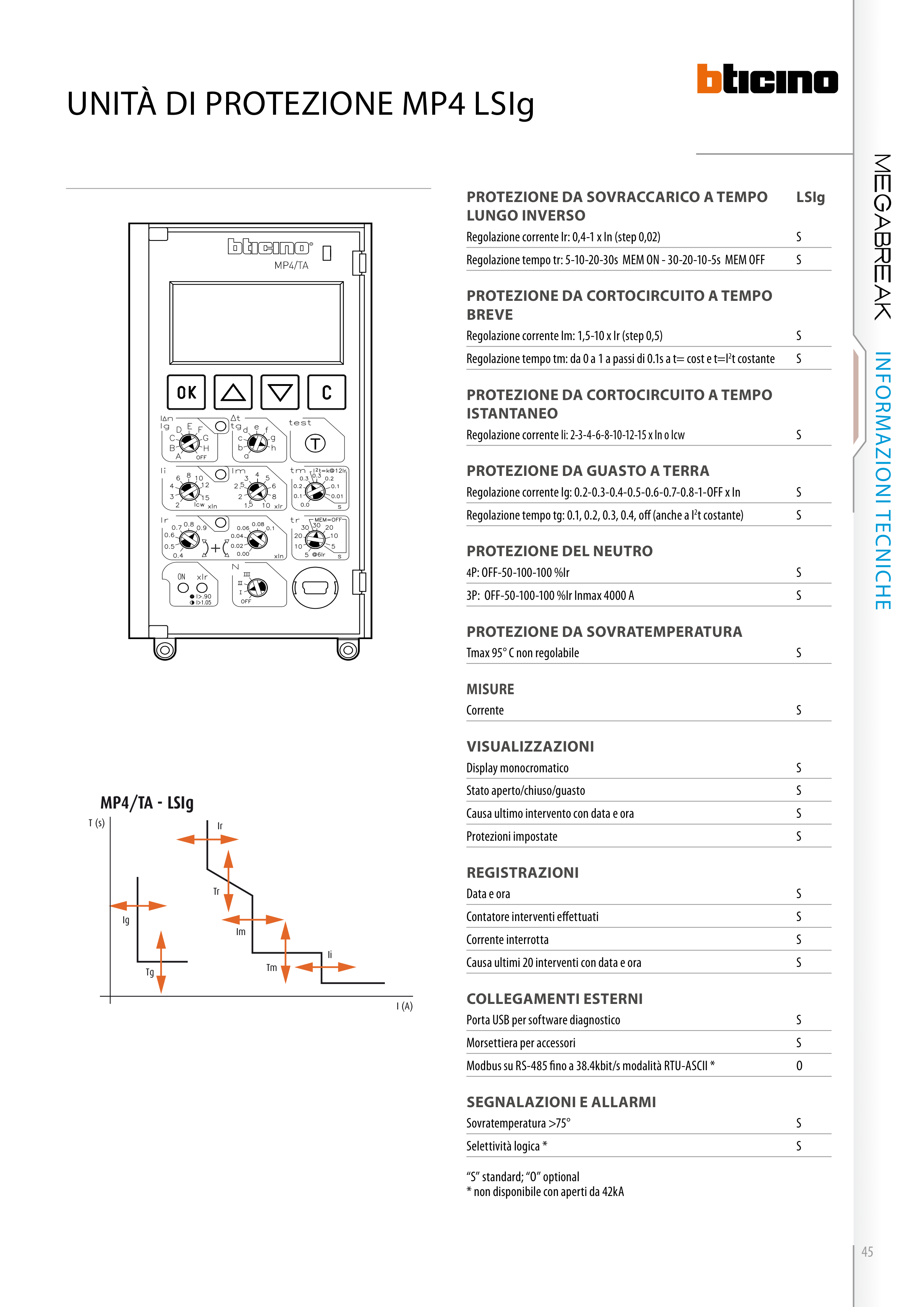

UNITà DI pROTEZIONE mp4 lsIg
INfORmaZIONI TECNIChE
T (s)
I (A)
Ii
Ir
Tr
MP4/BA LI
T (s)
I (A)
Im
Ir
Tr
MP4/SA - LSI
Tm
Ii
Ig
Tg
T (s)
I (A)
Im
Ir
Tr
MP4/TA - LSIg
Tm
Ii
proTeZione Da soVraCCariCo a Tempo
lUnGo inVerso
lsig
Regolazione corrente Ir: 0,4-1 x In (step 0,02)
S
Regolazione tempo tr: 5-10-20-30s MEM ON - 30-20-10-5s MEM OFF
S
proTeZione Da CorToCirCUiTo a Tempo
breVe
Regolazione corrente Im: 1,5-10 x Ir (step 0,5)
S
Regolazione tempo tm: da 0 a 1 a passi di 0.1s a t= cost e t=I2t costante
S
proTeZione Da CorToCirCUiTo a Tempo
isTanTaneo
Regolazione corrente Ii: 2-3-4-6-8-10-12-15 x In o Icw
S
proTeZione Da GUasTo a Terra
Regolazione corrente Ig: 0.2-0.3-0.4-0.5-0.6-0.7-0.8-1-OFF x In
S
Regolazione tempo tg: 0.1, 0.2, 0.3, 0.4, off (anche a I2t costante)
S
proTeZione Del neUTro
4P: OFF-50-100-100 %Ir
S
3P: OFF-50-100-100 %Ir Inmax 4000 A
S
proTeZione Da soVraTemperaTUra
Tmax 95° C non regolabile
S
misUre
Corrente
S
VisUaliZZaZioni
Display monocromatico
S
Stato aperto/chiuso/guasto
S
Causa ultimo intervento con data e ora
S
Protezioni impostate
S
reGisTraZioni
Data e ora
S
Contatore interventi effettuati
S
Corrente interrotta
S
Causa ultimi 20 interventi con data e ora
S
ColleGamenTi esTerni
Porta USB per software diagnostico
S
Morsettiera per accessori
S
Modbus su RS-485 fino a 38.4kbit/s modalità RTU-ASCII *
O
seGnalaZioni e allarmi
Sovratemperatura >75°
S
Selettività logica *
S
“S” standard; “O” optional
* non disponibile con aperti da 42kA
