43
MEGABREAK

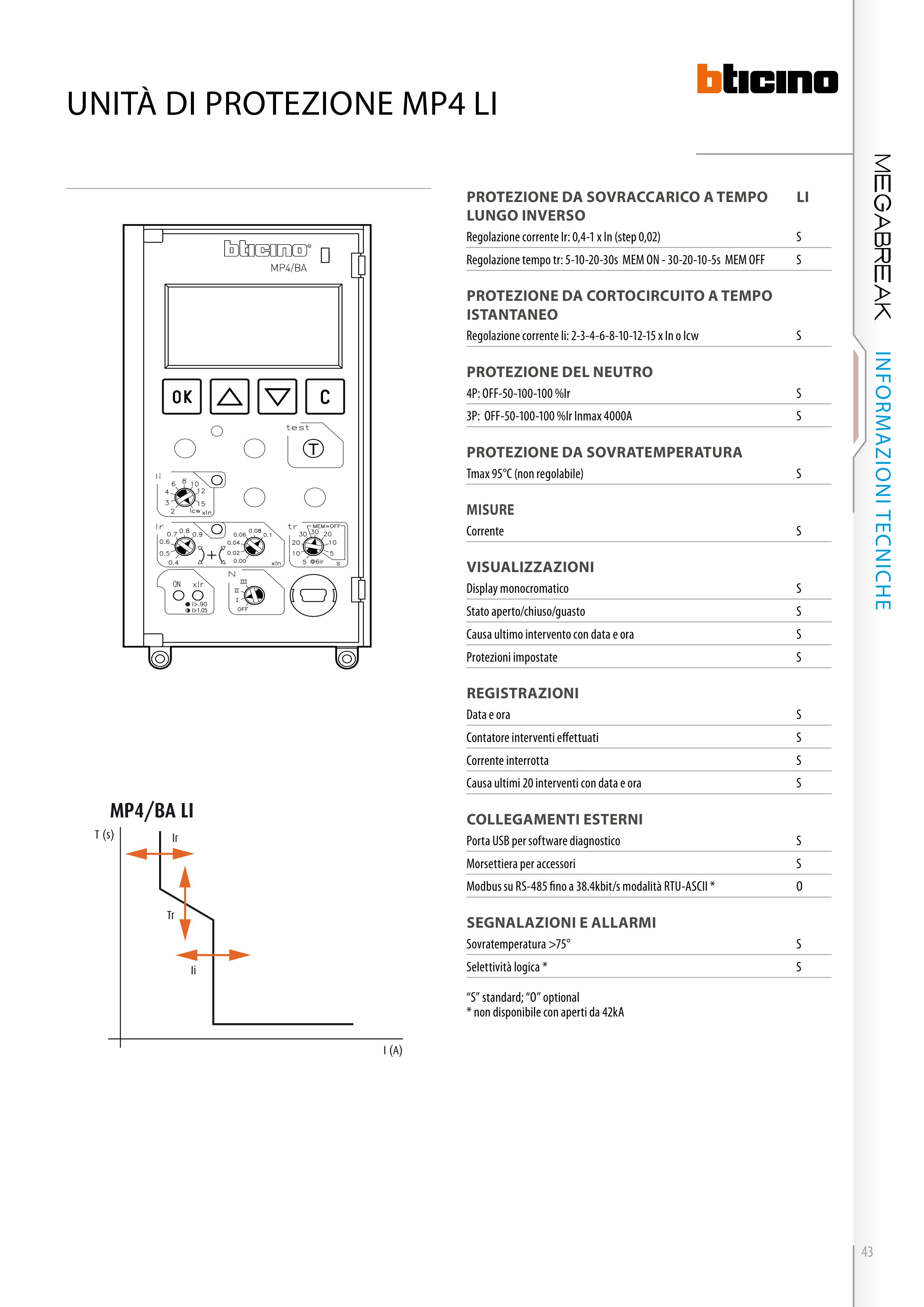

UNITà DI pROTEZIONE mp4 lI
INfORmaZIONI TECNIChE
proTeZione Da soVraCCariCo a Tempo
lUnGo inVerso
li
Regolazione corrente Ir: 0,4-1 x In (step 0,02)
S
Regolazione tempo tr: 5-10-20-30s MEM ON - 30-20-10-5s MEM OFF
S
proTeZione Da CorToCirCUiTo a Tempo
isTanTaneo
Regolazione corrente Ii: 2-3-4-6-8-10-12-15 x In o Icw
S
proTeZione Del neUTro
4P: OFF-50-100-100 %Ir
S
3P: OFF-50-100-100 %Ir Inmax 4000A
S
proTeZione Da soVraTemperaTUra
Tmax 95°C (non regolabile)
S
misUre
Corrente
S
VisUaliZZaZioni
Display monocromatico
S
Stato aperto/chiuso/guasto
S
Causa ultimo intervento con data e ora
S
Protezioni impostate
S
reGisTraZioni
Data e ora
S
Contatore interventi effettuati
S
Corrente interrotta
S
Causa ultimi 20 interventi con data e ora
S
ColleGamenTi esTerni
Porta USB per software diagnostico
S
Morsettiera per accessori
S
Modbus su RS-485 fino a 38.4kbit/s modalità RTU-ASCII *
O
seGnalaZioni e allarmi
Sovratemperatura >75°
S
Selettività logica *
S
“S” standard; “O” optional
* non disponibile con aperti da 42kA
T (s)
I (A)
Ii
Ir
Tr
MP4/BA LI
T (s)
I (A)
Im
Ir
Tr
MP4/SA - LSI
Tm
Ii
Ig
Tg
T (s)
I (A)
Im
Ir
Tr
MP4/TA - LSIg
Tm
Ii
