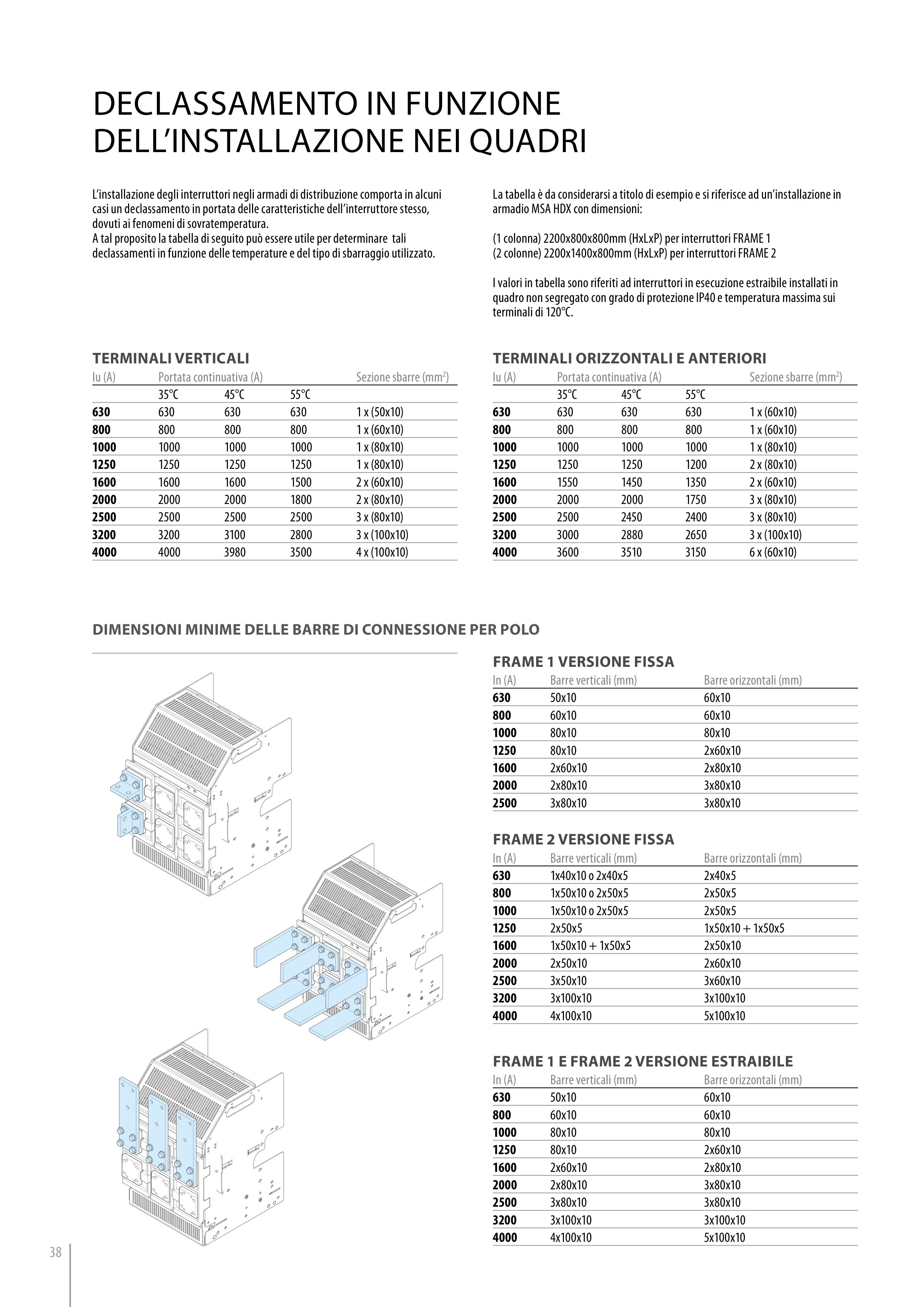

DEClassamENTO IN fUNZIONE
DEll’INsTallaZIONE NEI QUaDRI
L’installazione degli interruttori negli armadi di distribuzione comporta in alcuni
casi un declassamento in portata delle caratteristiche dell’interruttore stesso,
dovuti ai fenomeni di sovratemperatura.
A tal proposito la tabella di seguito può essere utile per determinare tali
declassamenti in funzione delle temperature e del tipo di sbarraggio utilizzato.
frame 1 Versione fissa
In (A)
Barre verticali (mm)
Barre orizzontali (mm)
630
50x10
60x10
800
60x10
60x10
1000
80x10
80x10
1250
80x10
2x60x10
1600
2x60x10
2x80x10
2000
2x80x10
3x80x10
2500
3x80x10
3x80x10
frame 2 Versione fissa
In (A)
Barre verticali (mm)
Barre orizzontali (mm)
630
1x40x10 o 2x40x5
2x40x5
800
1x50x10 o 2x50x5
2x50x5
1000
1x50x10 o 2x50x5
2x50x5
1250
2x50x5
1x50x10 + 1x50x5
1600
1x50x10 + 1x50x5
2x50x10
2000
2x50x10
2x60x10
2500
3x50x10
3x60x10
3200
3x100x10
3x100x10
4000
4x100x10
5x100x10
Terminali oriZZonTali e anTeriori
Iu (A)
Portata continuativa (A)
Sezione sbarre (mm2)
35°C
45°C
55°C
630
630
630
630
1 x (60x10)
800
800
800
800
1 x (60x10)
1000
1000
1000
1000
1 x (80x10)
1250
1250
1250
1200
2 x (80x10)
1600
1550
1450
1350
2 x (60x10)
2000
2000
2000
1750
3 x (80x10)
2500
2500
2450
2400
3 x (80x10)
3200
3000
2880
2650
3 x (100x10)
4000
3600
3510
3150
6 x (60x10)
Terminali VerTiCali
Iu (A)
Portata continuativa (A)
Sezione sbarre (mm2)
35°C
45°C
55°C
630
630
630
630
1 x (50x10)
800
800
800
800
1 x (60x10)
1000
1000
1000
1000
1 x (80x10)
1250
1250
1250
1250
1 x (80x10)
1600
1600
1600
1500
2 x (60x10)
2000
2000
2000
1800
2 x (80x10)
2500
2500
2500
2500
3 x (80x10)
3200
3200
3100
2800
3 x (100x10)
4000
4000
3980
3500
4 x (100x10)
Dimensioni minime Delle barre Di Connessione per polo
La tabella è da considerarsi a titolo di esempio e si riferisce ad un’installazione in
armadio MSA HDX con dimensioni:
(1 colonna) 2200x800x800mm (HxLxP) per interruttori FRAME 1
(2 colonne) 2200x1400x800mm (HxLxP) per interruttori FRAME 2
I valori in tabella sono riferiti ad interruttori in esecuzione estraibile installati in
quadro non segregato con grado di protezione IP40 e temperatura massima sui
terminali di 120°C.
frame 1 e frame 2 Versione esTraibile
In (A)
Barre verticali (mm)
Barre orizzontali (mm)
630
50x10
60x10
800
60x10
60x10
1000
80x10
80x10
1250
80x10
2x60x10
1600
2x60x10
2x80x10
2000
2x80x10
3x80x10
2500
3x80x10
3x80x10
3200
3x100x10
3x100x10
4000
4x100x10
5x100x10
