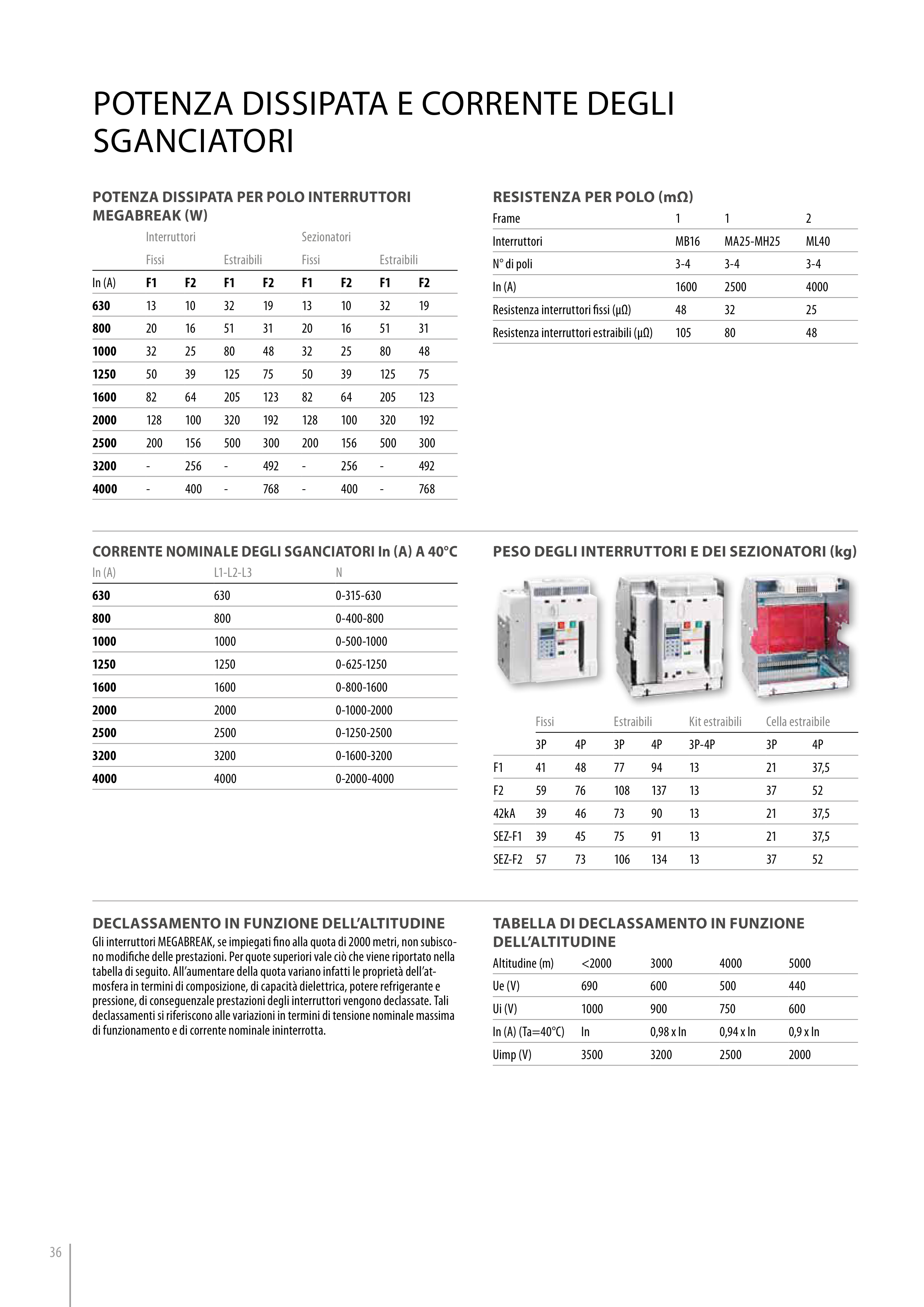

36
pOTENZa DIssIpaTa E CORRENTE DEglI
sgaNCIaTORI
Tabella Di DeClassamenTo in fUnZione
Dell’alTiTUDine
Altitudine (m)
<2000
3000
4000
5000
Ue (V)
690
600
500
440
Ui (V)
1000
900
750
600
In (A) (Ta=40°C)
In
0,98 x In
0,94 x In
0,9 x In
Uimp (V)
3500
3200
2500
2000
resisTenZa per polo (mΩ)
Frame
1
1
2
Interruttori
MB16
MA25-MH25
ML40
N° di poli
3-4
3-4
3-4
In (A)
1600
2500
4000
Resistenza interruttori fissi (μΩ)
48
32
25
Resistenza interruttori estraibili (μΩ)
105
80
48
Fissi
Estraibili
Kit estraibili
Cella estraibile
3P
4P
3P
4P
3P-4P
3P
4P
F1
41
48
77
94
13
21
37,5
F2
59
76
108
137
13
37
52
42kA
39
46
73
90
13
21
37,5
SEZ-F1
39
45
75
91
13
21
37,5
SEZ-F2
57
73
106
134
13
37
52
peso DeGli inTerrUTTori e Dei seZionaTori (kg)
CorrenTe nominale DeGli sGanCiaTori in (a) a 40°C
In (A)
L1-L2-L3
N
630
630
0-315-630
800
800
0-400-800
1000
1000
0-500-1000
1250
1250
0-625-1250
1600
1600
0-800-1600
2000
2000
0-1000-2000
2500
2500
0-1250-2500
3200
3200
0-1600-3200
4000
4000
0-2000-4000
DeClassamenTo in fUnZione Dell’alTiTUDine
Gli interruttori MEGABREAK, se impiegati fino alla quota di 2000 metri, non subisco-
no modifiche delle prestazioni. Per quote superiori vale ciò che viene riportato nella
tabella di seguito. All’aumentare della quota variano infatti le proprietà dell’at-
mosfera in termini di composizione, di capacità dielettrica, potere refrigerante e
pressione, di conseguenzale prestazioni degli interruttori vengono declassate. Tali
declassamenti si riferiscono alle variazioni in termini di tensione nominale massima
di funzionamento e di corrente nominale ininterrotta.
poTenZa DissipaTa per polo inTerrUTTori
meGabreak (W)
Interruttori
Sezionatori
Fissi
Estraibili
Fissi
Estraibili
In (A)
F1
F2
F1
F2
F1
F2
F1
F2
630
13
10
32
19
13
10
32
19
800
20
16
51
31
20
16
51
31
1000
32
25
80
48
32
25
80
48
1250
50
39
125
75
50
39
125
75
1600
82
64
205
123
82
64
205
123
2000
128
100
320
192
128
100
320
192
2500
200
156
500
300
200
156
500
300
3200
-
256
-
492
-
256
-
492
4000
-
400
-
768
-
400
-
768
