25
MEGABREAK
CaTalOgO

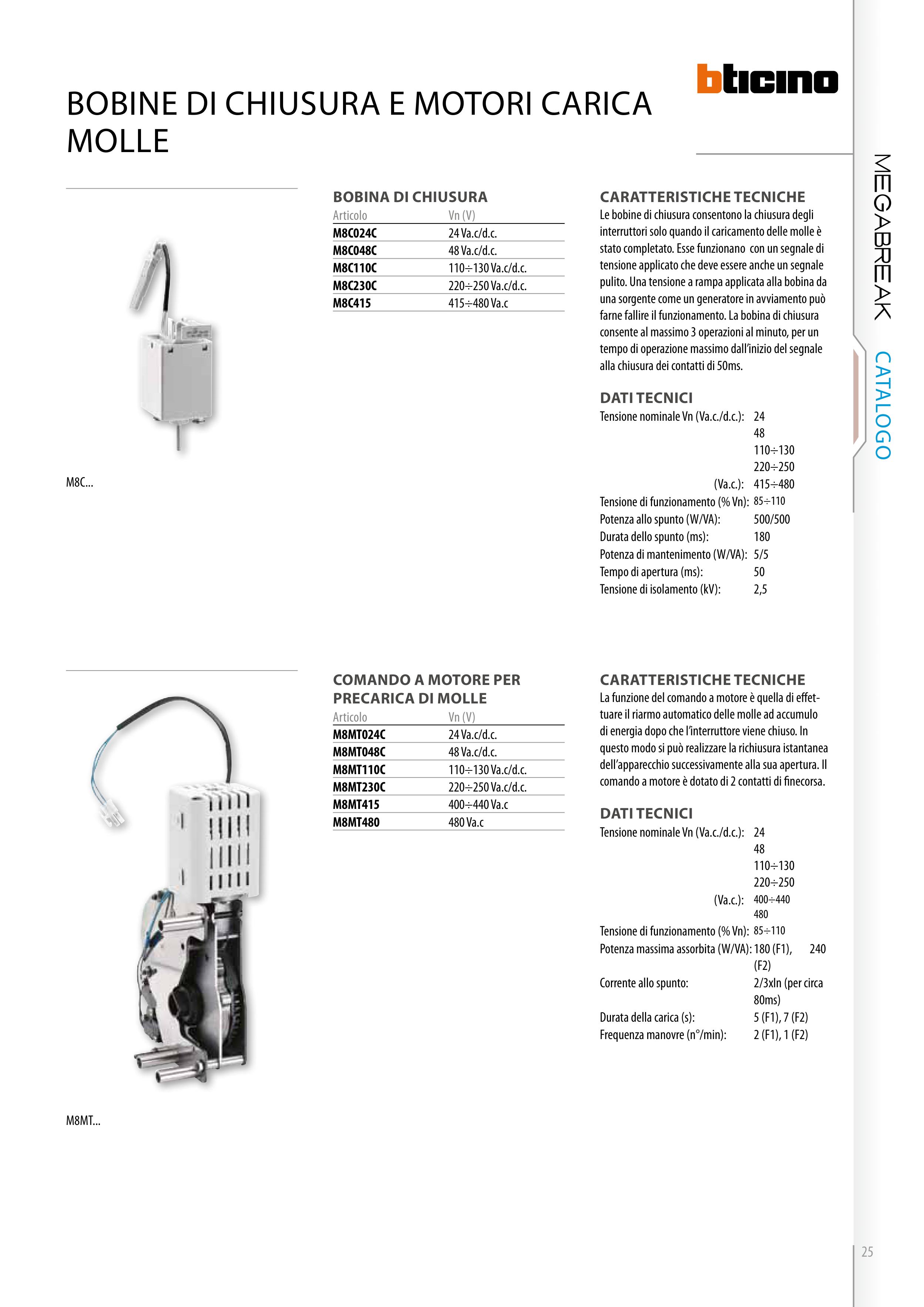

BOBINE DI ChIUsURa E mOTORI CaRICa
mOllE
M8C...
M8MT...
bobina Di CHiUsUra
Articolo
Vn (V)
M8C024C
24 Va.c/d.c.
M8C048C
48 Va.c/d.c.
M8C110C
110÷130 Va.c/d.c.
M8C230C
220÷250 Va.c/d.c.
M8C415
415÷480 Va.c
ComanDo a moTore per
preCariCa Di molle
Articolo
Vn (V)
M8MT024C
24 Va.c/d.c.
M8MT048C
48 Va.c/d.c.
M8MT110C
110÷130 Va.c/d.c.
M8MT230C
220÷250 Va.c/d.c.
M8MT415
400÷440 Va.c
M8MT480
480 Va.c
CaraTTerisTiCHe TeCniCHe
Le bobine di chiusura consentono la chiusura degli
interruttori solo quando il caricamento delle molle è
stato completato. Esse funzionano con un segnale di
tensione applicato che deve essere anche un segnale
pulito. Una tensione a rampa applicata alla bobina da
una sorgente come un generatore in avviamento può
farne fallire il funzionamento. La bobina di chiusura
consente al massimo 3 operazioni al minuto, per un
tempo di operazione massimo dall’inizio del segnale
alla chiusura dei contatti di 50ms.
DaTi TeCniCi
Tensione nominale Vn (Va.c./d.c.): 24
48
110÷130
220÷250
(Va.c.): 415÷480
Tensione di funzionamento (% Vn): 85÷110
Potenza allo spunto (W/VA):
500/500
Durata dello spunto (ms):
180
Potenza di mantenimento (W/VA): 5/5
Tempo di apertura (ms):
50
Tensione di isolamento (kV):
2,5
CaraTTerisTiCHe TeCniCHe
La funzione del comando a motore è quella di effet-
tuare il riarmo automatico delle molle ad accumulo
di energia dopo che l’interruttore viene chiuso. In
questo modo si può realizzare la richiusura istantanea
dell’apparecchio successivamente alla sua apertura. Il
comando a motore è dotato di 2 contatti di finecorsa.
DaTi TeCniCi
Tensione nominale Vn (Va.c./d.c.): 24
48
110÷130
220÷250
(Va.c.): 400÷440
480
Tensione di funzionamento (% Vn): 85÷110
Potenza massima assorbita (W/VA):180 (F1),
240
(F2)
Corrente allo spunto:
2/3xIn (per circa
80ms)
Durata della carica (s):
5 (F1), 7 (F2)
Frequenza manovre (n°/min):
2 (F1), 1 (F2)
