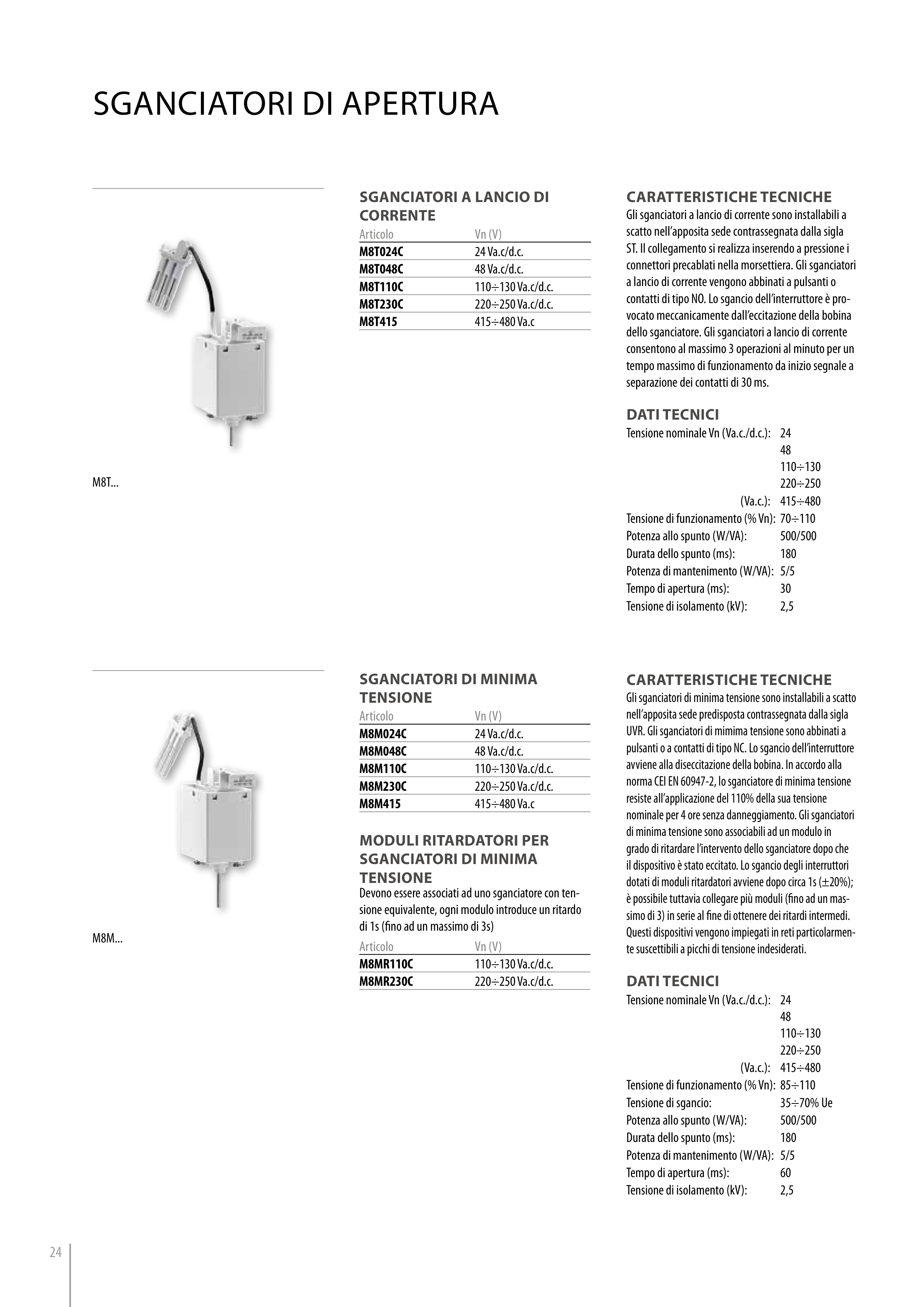

sgaNCIaTORI DI apERTURa
M8T...
M8M...
sGanCiaTori a lanCio Di
CorrenTe
Articolo
Vn (V)
M8T024C
24 Va.c/d.c.
M8T048C
48 Va.c/d.c.
M8T110C
110÷130 Va.c/d.c.
M8T230C
220÷250 Va.c/d.c.
M8T415
415÷480 Va.c
CaraTTerisTiCHe TeCniCHe
Gli sganciatori a lancio di corrente sono installabili a
scatto nell’apposita sede contrassegnata dalla sigla
ST. Il collegamento si realizza inserendo a pressione i
connettori precablati nella morsettiera. Gli sganciatori
a lancio di corrente vengono abbinati a pulsanti o
contatti di tipo NO. Lo sgancio dell’interruttore è pro-
vocato meccanicamente dall’eccitazione della bobina
dello sganciatore. Gli sganciatori a lancio di corrente
consentono al massimo 3 operazioni al minuto per un
tempo massimo di funzionamento da inizio segnale a
separazione dei contatti di 30 ms.
DaTi TeCniCi
Tensione nominale Vn (Va.c./d.c.): 24
48
110÷130
220÷250
(Va.c.): 415÷480
Tensione di funzionamento (% Vn): 70÷110
Potenza allo spunto (W/VA):
500/500
Durata dello spunto (ms):
180
Potenza di mantenimento (W/VA): 5/5
Tempo di apertura (ms):
30
Tensione di isolamento (kV):
2,5
CaraTTerisTiCHe TeCniCHe
Gli sganciatori di minima tensione sono installabili a scatto
nell’apposita sede predisposta contrassegnata dalla sigla
UVR. Gli sganciatori di mimima tensione sono abbinati a
pulsanti o a contatti di tipo NC. Lo sgancio dell’interruttore
avviene alla diseccitazione della bobina. In accordo alla
norma CEI EN 60947-2, lo sganciatore di minima tensione
resiste all’applicazione del 110% della sua tensione
nominale per 4 ore senza danneggiamento. Gli sganciatori
di minima tensione sono associabili ad un modulo in
grado di ritardare l’intervento dello sganciatore dopo che
il dispositivo è stato eccitato. Lo sgancio degli interruttori
dotati di moduli ritardatori avviene dopo circa 1s (±20%);
è possibile tuttavia collegare più moduli (fino ad un mas-
simo di 3) in serie al fine di ottenere dei ritardi intermedi.
Questi dispositivi vengono impiegati in reti particolarmen-
te suscettibili a picchi di tensione indesiderati.
DaTi TeCniCi
Tensione nominale Vn (Va.c./d.c.): 24
48
110÷130
220÷250
(Va.c.): 415÷480
Tensione di funzionamento (% Vn): 85÷110
Tensione di sgancio:
35÷70% Ue
Potenza allo spunto (W/VA):
500/500
Durata dello spunto (ms):
180
Potenza di mantenimento (W/VA): 5/5
Tempo di apertura (ms):
60
Tensione di isolamento (kV):
2,5
sGanCiaTori Di minima
Tensione
Articolo
Vn (V)
M8M024C
24 Va.c/d.c.
M8M048C
48 Va.c/d.c.
M8M110C
110÷130 Va.c/d.c.
M8M230C
220÷250 Va.c/d.c.
M8M415
415÷480 Va.c
moDUli riTarDaTori per
sGanCiaTori Di minima
Tensione
Devono essere associati ad uno sganciatore con ten-
sione equivalente, ogni modulo introduce un ritardo
di 1s (fino ad un massimo di 3s)
Articolo
Vn (V)
M8MR110C
110÷130 Va.c/d.c.
M8MR230C
220÷250 Va.c/d.c.
