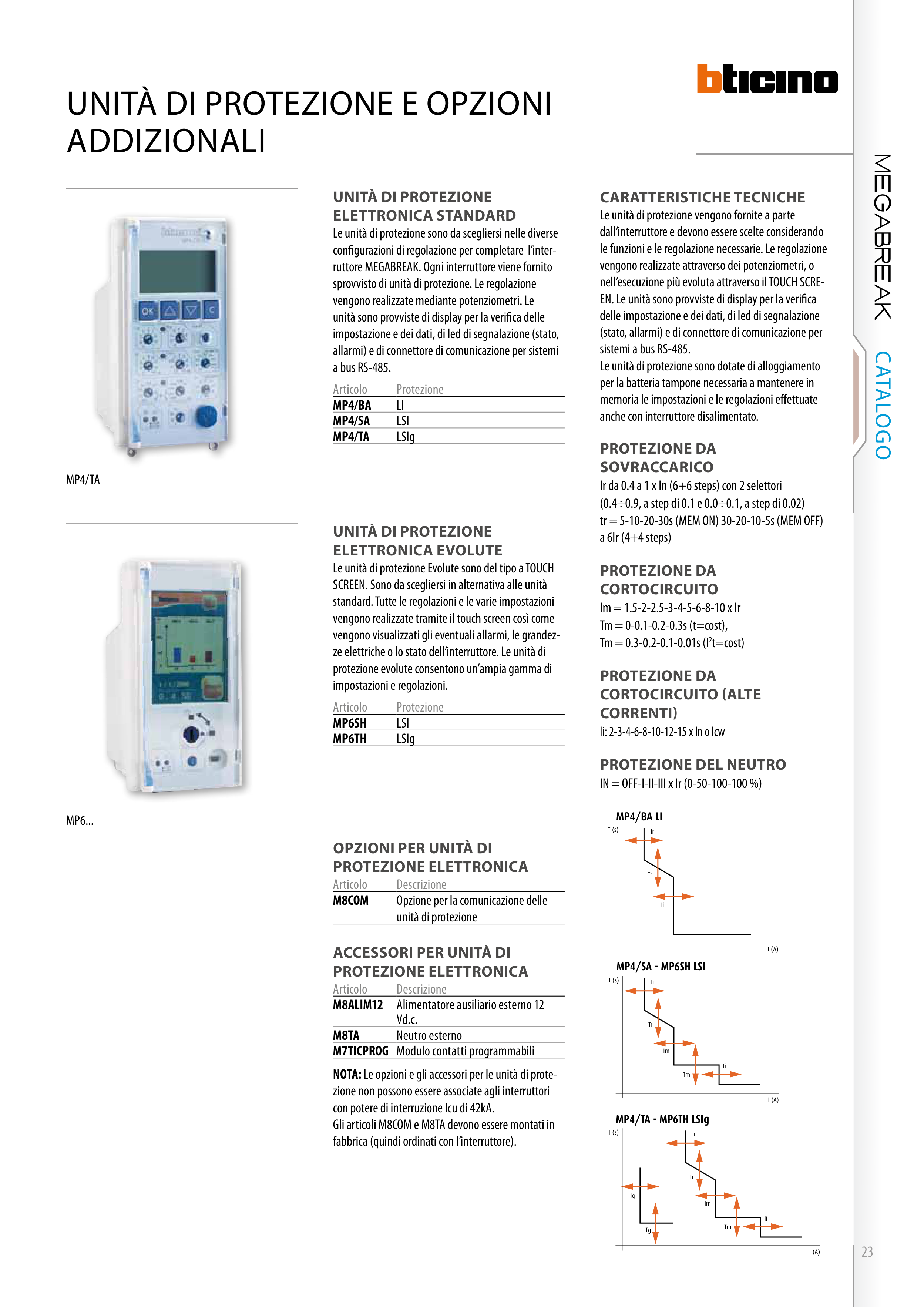

23
MEGABREAK
CaTalOgO
UNITà DI pROTEZIONE E OpZIONI
aDDIZIONalI
MP4/TA
MP6...
T (s)
I (A)
Ii
Ir
Tr
MP4/BA LI
T (s)
I (A)
Im
Ir
Tr
MP4/SA - MP6SH LSI
Tm
Ii
Ig
Tg
T (s)
I (A)
Im
Ir
Tr
MP4/TA - MP6TH LSIg
Tm
Ii
CaraTTerisTiCHe TeCniCHe
Le unità di protezione vengono fornite a parte
dall’interruttore e devono essere scelte considerando
le funzioni e le regolazione necessarie. Le regolazione
vengono realizzate attraverso dei potenziometri, o
nell’esecuzione più evoluta attraverso il TOUCH SCRE-
EN. Le unità sono provviste di display per la verifica
delle impostazione e dei dati, di led di segnalazione
(stato, allarmi) e di connettore di comunicazione per
sistemi a bus RS-485.
Le unità di protezione sono dotate di alloggiamento
per la batteria tampone necessaria a mantenere in
memoria le impostazioni e le regolazioni effettuate
anche con interruttore disalimentato.
proTeZione Da
soVraCCariCo
Ir da 0.4 a 1 x In (6+6 steps) con 2 selettori
(0.4÷0.9, a step di 0.1 e 0.0÷0.1, a step di 0.02)
tr = 5-10-20-30s (MEM ON) 30-20-10-5s (MEM OFF)
a 6Ir (4+4 steps)
proTeZione Da
CorToCirCUiTo
Im = 1.5-2-2.5-3-4-5-6-8-10 x Ir
Tm = 0-0.1-0.2-0.3s (t=cost),
Tm = 0.3-0.2-0.1-0.01s (I2t=cost)
proTeZione Da
CorToCirCUiTo (alTe
CorrenTi)
Ii: 2-3-4-6-8-10-12-15 x In o Icw
proTeZione Del neUTro
IN = OFF-I-II-III x Ir (0-50-100-100 %)
UniTà Di proTeZione
eleTTroniCa sTanDarD
Le unità di protezione sono da scegliersi nelle diverse
configurazioni di regolazione per completare l’inter-
ruttore MEGABREAK. Ogni interruttore viene fornito
sprovvisto di unità di protezione. Le regolazione
vengono realizzate mediante potenziometri. Le
unità sono provviste di display per la verifica delle
impostazione e dei dati, di led di segnalazione (stato,
allarmi) e di connettore di comunicazione per sistemi
a bus RS-485.
Articolo
Protezione
MP4/BA
LI
MP4/SA
LSI
MP4/TA
LSIg
UniTà Di proTeZione
eleTTroniCa eVolUTe
Le unità di protezione Evolute sono del tipo a TOUCH
SCREEN. Sono da scegliersi in alternativa alle unità
standard. Tutte le regolazioni e le varie impostazioni
vengono realizzate tramite il touch screen così come
vengono visualizzati gli eventuali allarmi, le grandez-
ze elettriche o lo stato dell’interruttore. Le unità di
protezione evolute consentono un’ampia gamma di
impostazioni e regolazioni.
Articolo
Protezione
MP6SH
LSI
MP6TH
LSIg
opZioni per UniTà Di
proTeZione eleTTroniCa
Articolo
Descrizione
M8COM
Opzione per la comunicazione delle
unità di protezione
aCCessori per UniTà Di
proTeZione eleTTroniCa
Articolo
Descrizione
M8ALIM12
Alimentatore ausiliario esterno 12
Vd.c.
M8TA
Neutro esterno
M7TICPROG Modulo contatti programmabili
NOTA: Le opzioni e gli accessori per le unità di prote-
zione non possono essere associate agli interruttori
con potere di interruzione Icu di 42kA.
Gli articoli M8COM e M8TA devono essere montati in
fabbrica (quindi ordinati con l’interruttore).
