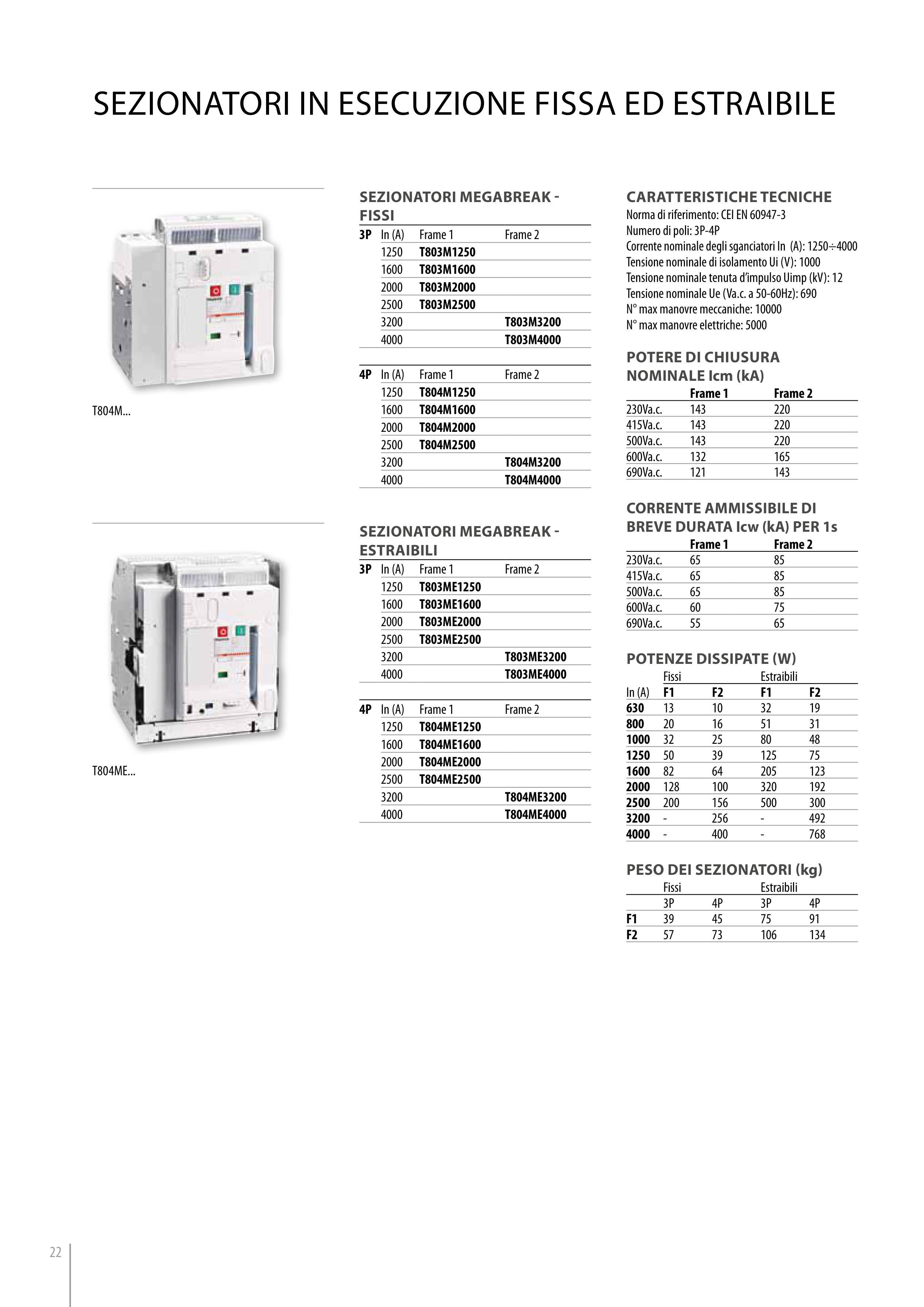

sEZIONaTORI IN EsECUZIONE fIssa ED EsTRaIBIlE
T804M...
T804ME...
seZionaTori meGabreak -
fissi
3P In (A)
Frame 1
Frame 2
1250
T803M1250
1600
T803M1600
2000
T803M2000
2500
T803M2500
3200
T803M3200
4000
T803M4000
4P In (A)
Frame 1
Frame 2
1250
T804M1250
1600
T804M1600
2000
T804M2000
2500
T804M2500
3200
T804M3200
4000
T804M4000
seZionaTori meGabreak -
esTraibili
3P In (A)
Frame 1
Frame 2
1250
T803ME1250
1600
T803ME1600
2000
T803ME2000
2500
T803ME2500
3200
T803ME3200
4000
T803ME4000
4P In (A)
Frame 1
Frame 2
1250
T804ME1250
1600
T804ME1600
2000
T804ME2000
2500
T804ME2500
3200
T804ME3200
4000
T804ME4000
CaraTTerisTiCHe TeCniCHe
Norma di riferimento: CEI EN 60947-3
Numero di poli: 3P-4P
Corrente nominale degli sganciatori In (A): 1250÷4000
Tensione nominale di isolamento Ui (V): 1000
Tensione nominale tenuta d’impulso Uimp (kV): 12
Tensione nominale Ue (Va.c. a 50-60Hz): 690
N° max manovre meccaniche: 10000
N° max manovre elettriche: 5000
poTere Di CHiUsUra
nominale icm (ka)
Frame 1
Frame 2
230Va.c.
143
220
415Va.c.
143
220
500Va.c.
143
220
600Va.c.
132
165
690Va.c.
121
143
CorrenTe ammissibile Di
breVe DUraTa icw (ka) per 1s
Frame 1
Frame 2
230Va.c.
65
85
415Va.c.
65
85
500Va.c.
65
85
600Va.c.
60
75
690Va.c.
55
65
poTenZe DissipaTe (W)
Fissi
Estraibili
In (A)
F1
F2
F1
F2
630
13
10
32
19
800
20
16
51
31
1000
32
25
80
48
1250
50
39
125
75
1600
82
64
205
123
2000
128
100
320
192
2500
200
156
500
300
3200
-
256
-
492
4000
-
400
-
768
peso Dei seZionaTori (kg)
Fissi
Estraibili
3P
4P
3P
4P
F1
39
45
75
91
F2
57
73
106
134
