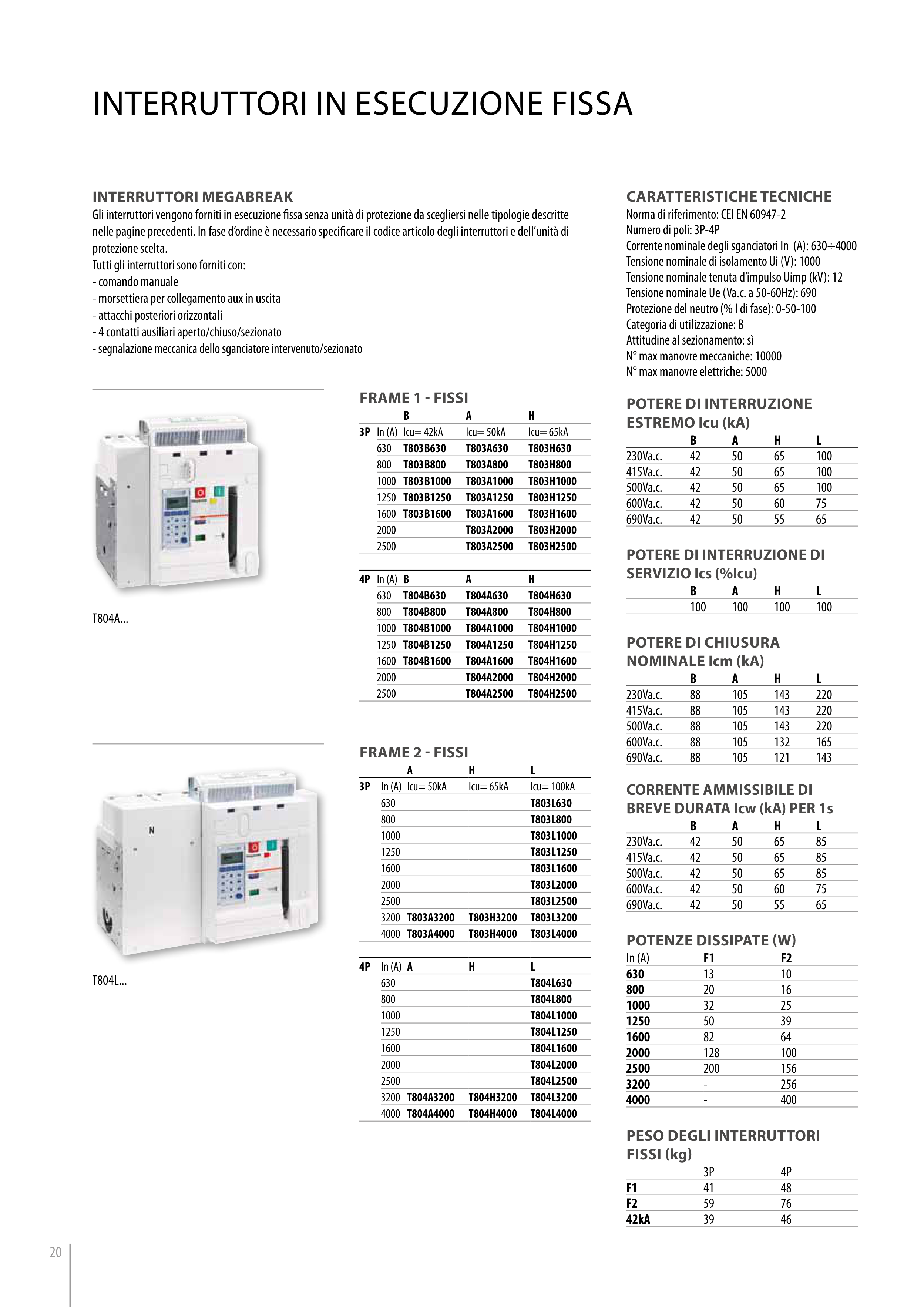

INTERRUTTORI IN EsECUZIONE fIssa
CaraTTerisTiCHe TeCniCHe
Norma di riferimento: CEI EN 60947-2
Numero di poli: 3P-4P
Corrente nominale degli sganciatori In (A): 630÷4000
Tensione nominale di isolamento Ui (V): 1000
Tensione nominale tenuta d’impulso Uimp (kV): 12
Tensione nominale Ue (Va.c. a 50-60Hz): 690
Protezione del neutro (% I di fase): 0-50-100
Categoria di utilizzazione: B
Attitudine al sezionamento: sì
N° max manovre meccaniche: 10000
N° max manovre elettriche: 5000
poTere Di inTerrUZione
esTremo icu (ka)
B
A
H
L
230Va.c.
42
50
65
100
415Va.c.
42
50
65
100
500Va.c.
42
50
65
100
600Va.c.
42
50
60
75
690Va.c.
42
50
55
65
poTere Di inTerrUZione Di
serViZio ics (%icu)
B
A
H
L
100
100
100
100
poTere Di CHiUsUra
nominale icm (ka)
B
A
H
L
230Va.c.
88
105
143
220
415Va.c.
88
105
143
220
500Va.c.
88
105
143
220
600Va.c.
88
105
132
165
690Va.c.
88
105
121
143
CorrenTe ammissibile Di
breVe DUraTa icw (ka) per 1s
B
A
H
L
230Va.c.
42
50
65
85
415Va.c.
42
50
65
85
500Va.c.
42
50
65
85
600Va.c.
42
50
60
75
690Va.c.
42
50
55
65
poTenZe DissipaTe (W)
In (A)
F1
F2
630
13
10
800
20
16
1000
32
25
1250
50
39
1600
82
64
2000
128
100
2500
200
156
3200
-
256
4000
-
400
peso DeGli inTerrUTTori
fissi (kg)
3P
4P
F1
41
48
F2
59
76
42kA
39
46
T804A...
T804L...
frame 1 - fissi
B
A
H
3P In (A) Icu= 42kA
Icu= 50kA
Icu= 65kA
630
T803B630
T803A630
T803H630
800
T803B800
T803A800
T803H800
1000 T803B1000
T803A1000
T803H1000
1250 T803B1250
T803A1250
T803H1250
1600 T803B1600
T803A1600
T803H1600
2000
T803A2000
T803H2000
2500
T803A2500
T803H2500
4P In (A) B
A
H
630
T804B630
T804A630
T804H630
800
T804B800
T804A800
T804H800
1000 T804B1000
T804A1000
T804H1000
1250 T804B1250
T804A1250
T804H1250
1600 T804B1600
T804A1600
T804H1600
2000
T804A2000
T804H2000
2500
T804A2500
T804H2500
inTerrUTTori meGabreak
Gli interruttori vengono forniti in esecuzione fissa senza unità di protezione da scegliersi nelle tipologie descritte
nelle pagine precedenti. In fase d’ordine è necessario specificare il codice articolo degli interruttori e dell’unità di
protezione scelta.
Tutti gli interruttori sono forniti con:
- comando manuale
- morsettiera per collegamento aux in uscita
- attacchi posteriori orizzontali
- 4 contatti ausiliari aperto/chiuso/sezionato
- segnalazione meccanica dello sganciatore intervenuto/sezionato
frame 2 - fissi
A
H
L
3P
In (A) Icu= 50kA
Icu= 65kA
Icu= 100kA
630
T803L630
800
T803L800
1000
T803L1000
1250
T803L1250
1600
T803L1600
2000
T803L2000
2500
T803L2500
3200 T803A3200
T803H3200
T803L3200
4000 T803A4000
T803H4000
T803L4000
4P
In (A) A
H
L
630
T804L630
800
T804L800
1000
T804L1000
1250
T804L1250
1600
T804L1600
2000
T804L2000
2500
T804L2500
3200 T804A3200
T804H3200
T804L3200
4000 T804A4000
T804H4000
T804L4000
