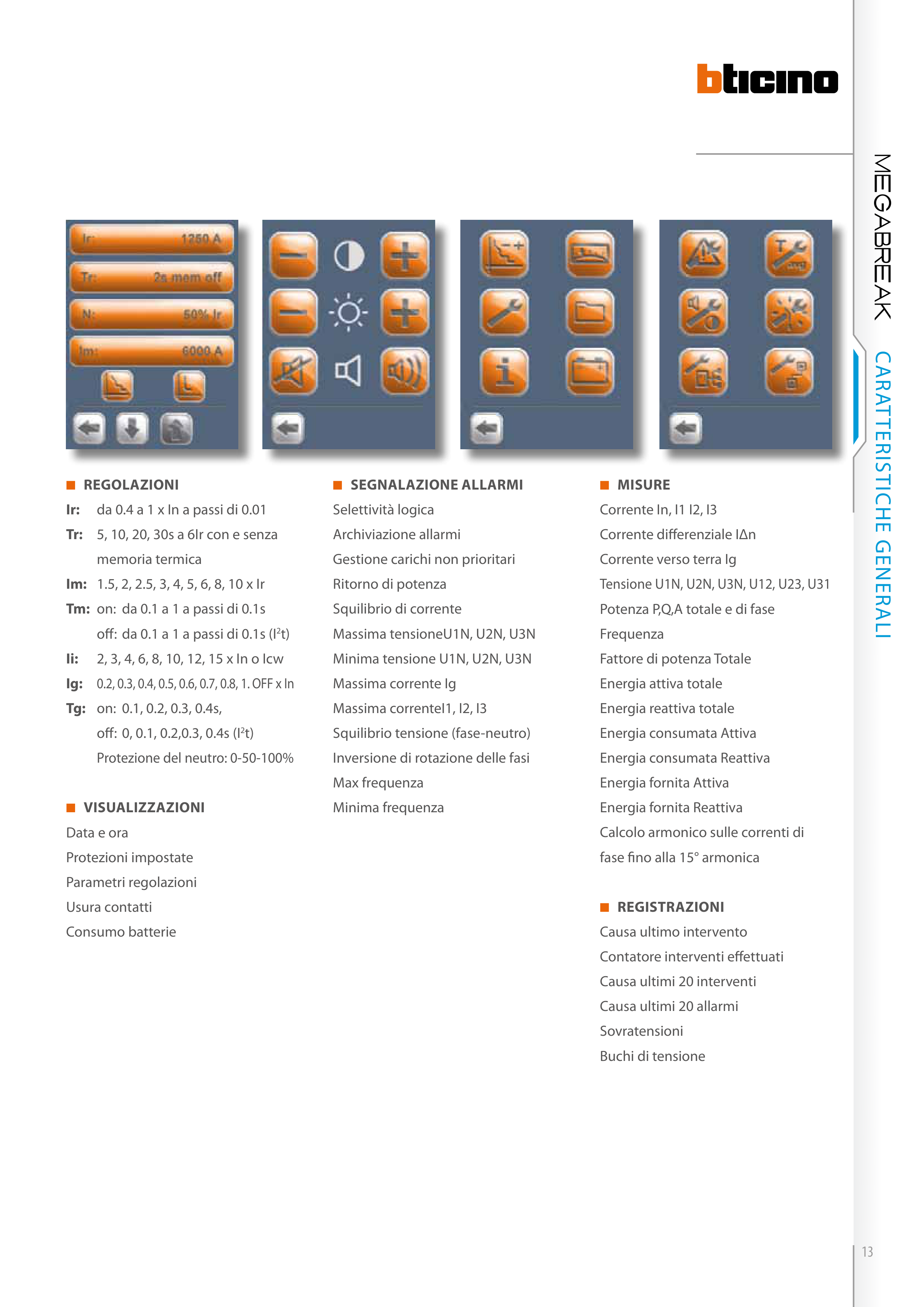

13
MEGABREAK
CaRaTTERIsTIChE gENERalI
■ reGolaZioni
ir: da 0.4 a 1 x In a passi di 0.01
Tr: 5, 10, 20, 30s a 6Ir con e senza
memoria termica
im: 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10 x Ir
Tm: on: da 0.1 a 1 a passi di 0.1s
off: da 0.1 a 1 a passi di 0.1s (I2t)
ii: 2, 3, 4, 6, 8, 10, 12, 15 x In o Icw
ig: 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1. Off x In
Tg: on: 0.1, 0.2, 0.3, 0.4s,
off: 0, 0.1, 0.2,0.3, 0.4s (I2t)
protezione del neutro: 0-50-100%
■ VisUaliZZaZioni
Data e ora
protezioni impostate
parametri regolazioni
Usura contatti
Consumo batterie
■ seGnalaZione allarmi
selettività logica
archiviazione allarmi
gestione carichi non prioritari
Ritorno di potenza
squilibrio di corrente
massima tensioneU1N, U2N, U3N
minima tensione U1N, U2N, U3N
massima corrente Ig
massima correnteI1, I2, I3
squilibrio tensione (fase-neutro)
Inversione di rotazione delle fasi
max frequenza
minima frequenza
■ misUre
Corrente In, I1 I2, I3
Corrente differenziale IΔn
Corrente verso terra Ig
Tensione U1N, U2N, U3N, U12, U23, U31
potenza p,Q,a totale e di fase
frequenza
fattore di potenza Totale
Energia attiva totale
Energia reattiva totale
Energia consumata attiva
Energia consumata Reattiva
Energia fornita attiva
Energia fornita Reattiva
Calcolo armonico sulle correnti di
fase fino alla 15° armonica
■ reGisTraZioni
Causa ultimo intervento
Contatore interventi effettuati
Causa ultimi 20 interventi
Causa ultimi 20 allarmi
sovratensioni
Buchi di tensione
