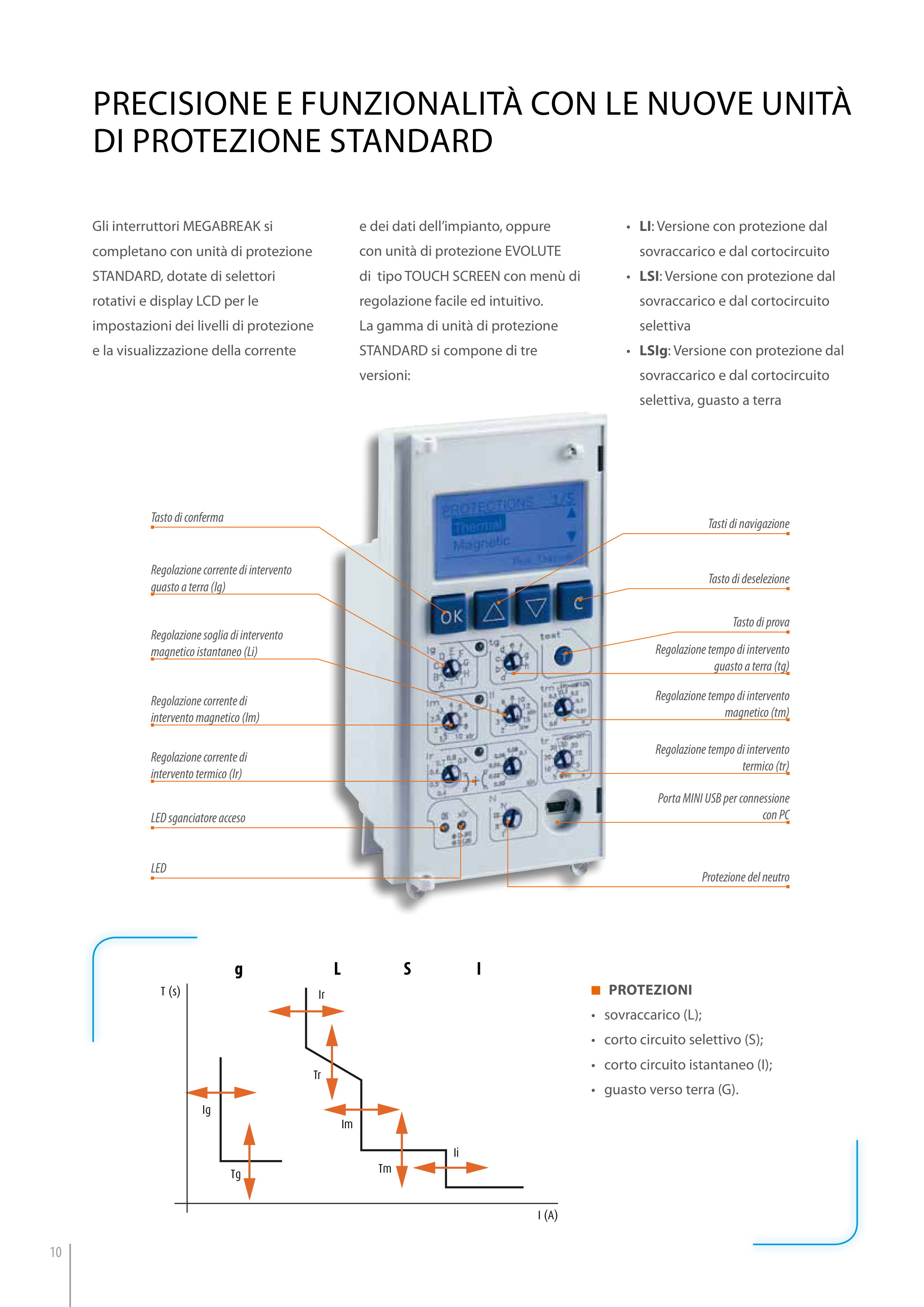

pRECIsIONE E fUNZIONalITà CON lE NUOvE UNITà
DI pROTEZIONE sTaNDaRD
gli interruttori mEgaBREaK si
completano con unità di protezione
sTaNDaRD, dotate di selettori
rotativi e display lCD per le
impostazioni dei livelli di protezione
e la visualizzazione della corrente
e dei dati dell’impianto, oppure
con unità di protezione EvOlUTE
di tipo TOUCh sCREEN con menù di
regolazione facile ed intuitivo.
la gamma di unità di protezione
sTaNDaRD si compone di tre
versioni:
■ proTeZioni
• sovraccarico (L);
• corto circuito selettivo (S);
• corto circuito istantaneo (I);
• guasto verso terra (G).
g
L
S
I
T (s)
I (A)
Ii
Ir
Tr
MP4/BA LI
T (s)
I (A)
Im
Ir
Tr
MP4/SA - LSI
Tm
Ii
Ig
Tg
T (s)
I (A)
Im
Ir
Tr
MP4/TA - LSIg
Tm
Ii
Tasti di navigazione
Tasto di deselezione
Tasto di prova
Protezione del neutro
Regolazione tempo di intervento
guasto a terra (tg)
Regolazione tempo di intervento
magnetico (tm)
Regolazione tempo di intervento
termico (tr)
Porta MINI USB per connessione
con PC
Tasto di conferma
LED sganciatore acceso
LED
Regolazione corrente di intervento
guasto a terra (Ig)
Regolazione soglia di intervento
magnetico istantaneo (Li)
Regolazione corrente di
intervento magnetico (Im)
Regolazione corrente di
intervento termico (Ir)
• li: versione con protezione dal
sovraccarico e dal cortocircuito
• lsi: versione con protezione dal
sovraccarico e dal cortocircuito
selettiva
• lsig: versione con protezione dal
sovraccarico e dal cortocircuito
selettiva, guasto a terra
