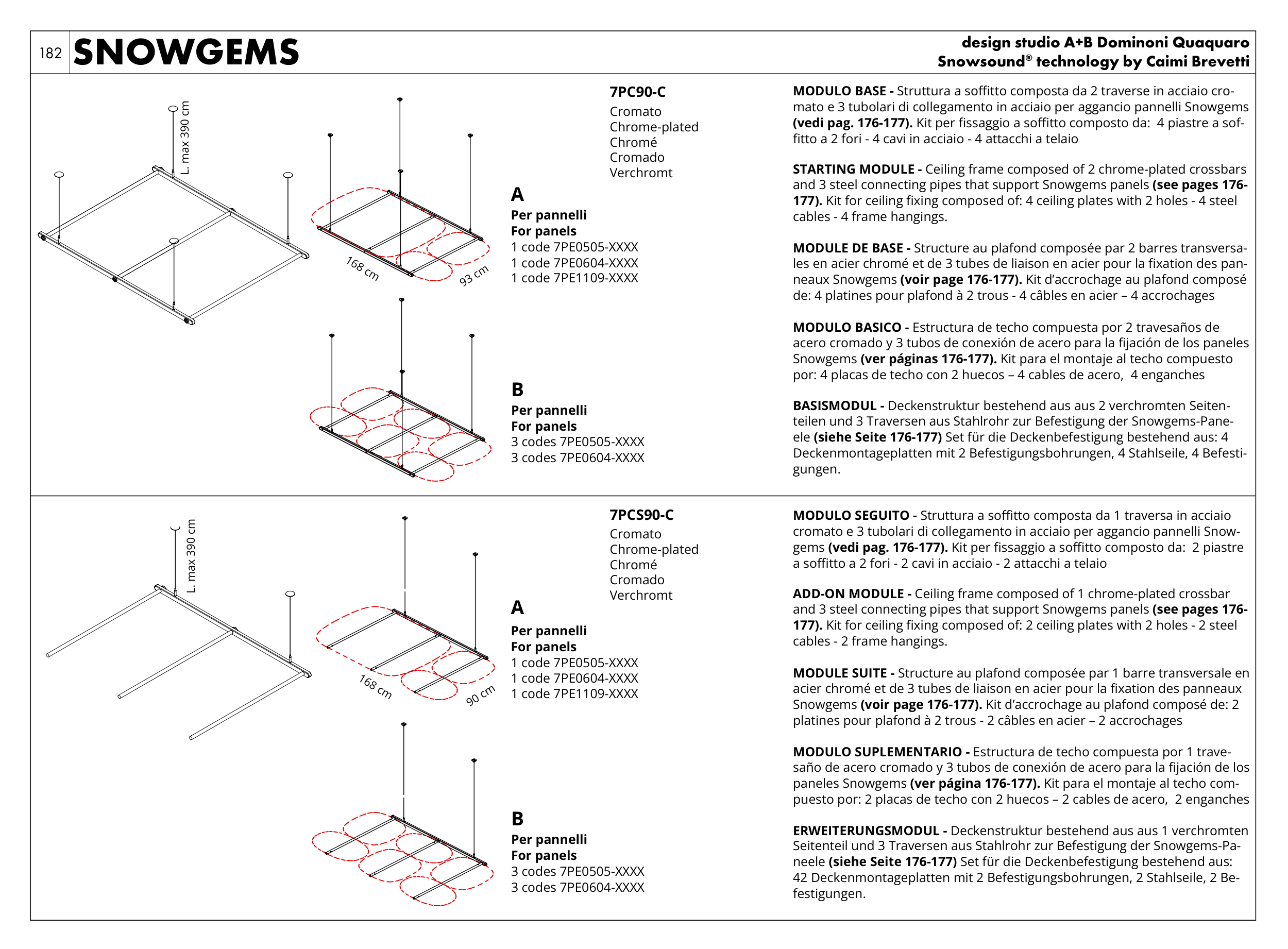

182 SNOWGEMS
design studio A+B Dominoni Quaquaro
Snowsound® technology by Caimi Brevetti
7PC90-C
7PCS90-C
MODULO BASE - Struttura a soffitto composta da 2 traverse in acciaio cro-
mato e 3 tubolari di collegamento in acciaio per aggancio pannelli Snowgems
(vedi pag. 176-177). Kit per fissaggio a soffitto composto da: 4 piastre a sof-
fitto a 2 fori - 4 cavi in acciaio - 4 attacchi a telaio
STARTING MODULE - Ceiling frame composed of 2 chrome-plated crossbars
and 3 steel connecting pipes that support Snowgems panels (see pages 176-
177). Kit for ceiling fixing composed of: 4 ceiling plates with 2 holes - 4 steel
cables - 4 frame hangings.
MODULE DE BASE - Structure au plafond composée par 2 barres transversa-
les en acier chromé et de 3 tubes de liaison en acier pour la fixation des pan-
neaux Snowgems (voir page 176-177). Kit d’accrochage au plafond composé
de: 4 platines pour plafond à 2 trous - 4 câbles en acier – 4 accrochages
MODULO BASICO - Estructura de techo compuesta por 2 travesaños de
acero cromado y 3 tubos de conexión de acero para la fijación de los paneles
Snowgems (ver páginas 176-177). Kit para el montaje al techo compuesto
por: 4 placas de techo con 2 huecos – 4 cables de acero, 4 enganches
BASISMODUL - Deckenstruktur bestehend aus aus 2 verchromten Seiten-
teilen und 3 Traversen aus Stahlrohr zur Befestigung der Snowgems-Pane-
ele (siehe Seite 176-177) Set für die Deckenbefestigung bestehend aus: 4
Deckenmontageplatten mit 2 Befestigungsbohrungen, 4 Stahlseile, 4 Befesti-
gungen.
MODULO SEGUITO - Struttura a soffitto composta da 1 traversa in acciaio
cromato e 3 tubolari di collegamento in acciaio per aggancio pannelli Snow-
gems (vedi pag. 176-177). Kit per fissaggio a soffitto composto da: 2 piastre
a soffitto a 2 fori - 2 cavi in acciaio - 2 attacchi a telaio
ADD-ON MODULE - Ceiling frame composed of 1 chrome-plated crossbar
and 3 steel connecting pipes that support Snowgems panels (see pages 176-
177). Kit for ceiling fixing composed of: 2 ceiling plates with 2 holes - 2 steel
cables - 2 frame hangings.
MODULE SUITE - Structure au plafond composée par 1 barre transversale en
acier chromé et de 3 tubes de liaison en acier pour la fixation des panneaux
Snowgems (voir page 176-177). Kit d’accrochage au plafond composé de: 2
platines pour plafond à 2 trous - 2 câbles en acier – 2 accrochages
MODULO SUPLEMENTARIO - Estructura de techo compuesta por 1 trave-
saño de acero cromado y 3 tubos de conexión de acero para la fijación de los
paneles Snowgems (ver página 176-177). Kit para el montaje al techo com-
puesto por: 2 placas de techo con 2 huecos – 2 cables de acero, 2 enganches
ERWEITERUNGSMODUL - Deckenstruktur bestehend aus aus 1 verchromten
Seitenteil und 3 Traversen aus Stahlrohr zur Befestigung der Snowgems-Pa-
neele (siehe Seite 176-177) Set für die Deckenbefestigung bestehend aus:
42 Deckenmontageplatten mit 2 Befestigungsbohrungen, 2 Stahlseile, 2 Be-
festigungen.
Cromato
Chrome-plated
Chromé
Cromado
Verchromt
Cromato
Chrome-plated
Chromé
Cromado
Verchromt
L. max 390 cm
L. max 390 cm
A
A
B
B
Per pannelli
For panels
1 code 7PE0505-XXXX
1 code 7PE0604-XXXX
1 code 7PE1109-XXXX
Per pannelli
For panels
1 code 7PE0505-XXXX
1 code 7PE0604-XXXX
1 code 7PE1109-XXXX
Per pannelli
For panels
3 codes 7PE0505-XXXX
3 codes 7PE0604-XXXX
Per pannelli
For panels
3 codes 7PE0505-XXXX
3 codes 7PE0604-XXXX
168 cm
93 cm
168 cm
90 cm
