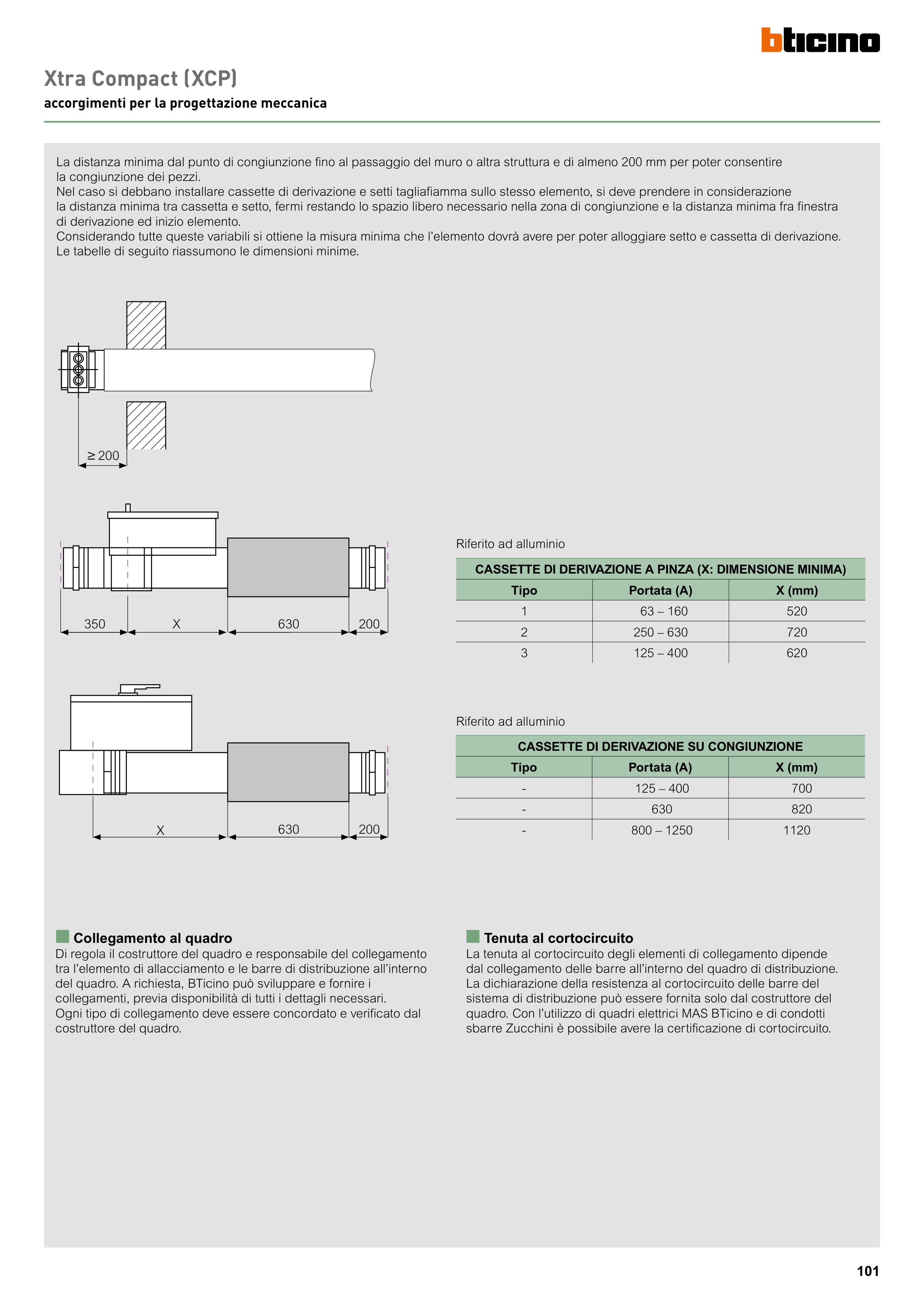

La distanza minima dal punto di congiunzione fino al passaggio del muro o altra struttura e di almeno 200 mm per poter consentire
la congiunzione dei pezzi.
Nel caso si debbano installare cassette di derivazione e setti tagliafiamma sullo stesso elemento, si deve prendere in considerazione
la distanza minima tra cassetta e setto, fermi restando lo spazio libero necessario nella zona di congiunzione e la distanza minima fra finestra
di derivazione ed inizio elemento.
Considerando tutte queste variabili si ottiene la misura minima che l’elemento dovrà avere per poter alloggiare setto e cassetta di derivazione.
Le tabelle di seguito riassumono le dimensioni minime.
CASSETTE DI DERIVAZIONE A PINZA (X: DIMENSIONE MINIMA)
Tipo
Portata (A)
X (mm)
1
63 – 160
520
2
250 – 630
720
3
125 – 400
620
CASSETTE DI DERIVAZIONE SU CONGIUNZIONE
Tipo
Portata (A)
X (mm)
-
125 – 400
700
-
630
820
-
800 – 1250
1120
200
350
630
X
200
630
200
X
200
350
630
X
200
630
200
X
■ Collegamento al quadro
Di regola il costruttore del quadro e responsabile del collegamento
tra l’elemento di allacciamento e le barre di distribuzione all’interno
del quadro. A richiesta, BTicino può sviluppare e fornire i
collegamenti, previa disponibilità di tutti i dettagli necessari.
Ogni tipo di collegamento deve essere concordato e verificato dal
costruttore del quadro.
■ Tenuta al cortocircuito
La tenuta al cortocircuito degli elementi di collegamento dipende
dal collegamento delle barre all’interno del quadro di distribuzione.
La dichiarazione della resistenza al cortocircuito delle barre del
sistema di distribuzione può essere fornita solo dal costruttore del
quadro. Con l’utilizzo di quadri elettrici MAS BTicino e di condotti
sbarre Zucchini è possibile avere la certificazione di cortocircuito.
Riferito ad alluminio
Riferito ad alluminio
Xtra Compact (XCP)
accorgimenti per la progettazione meccanica
