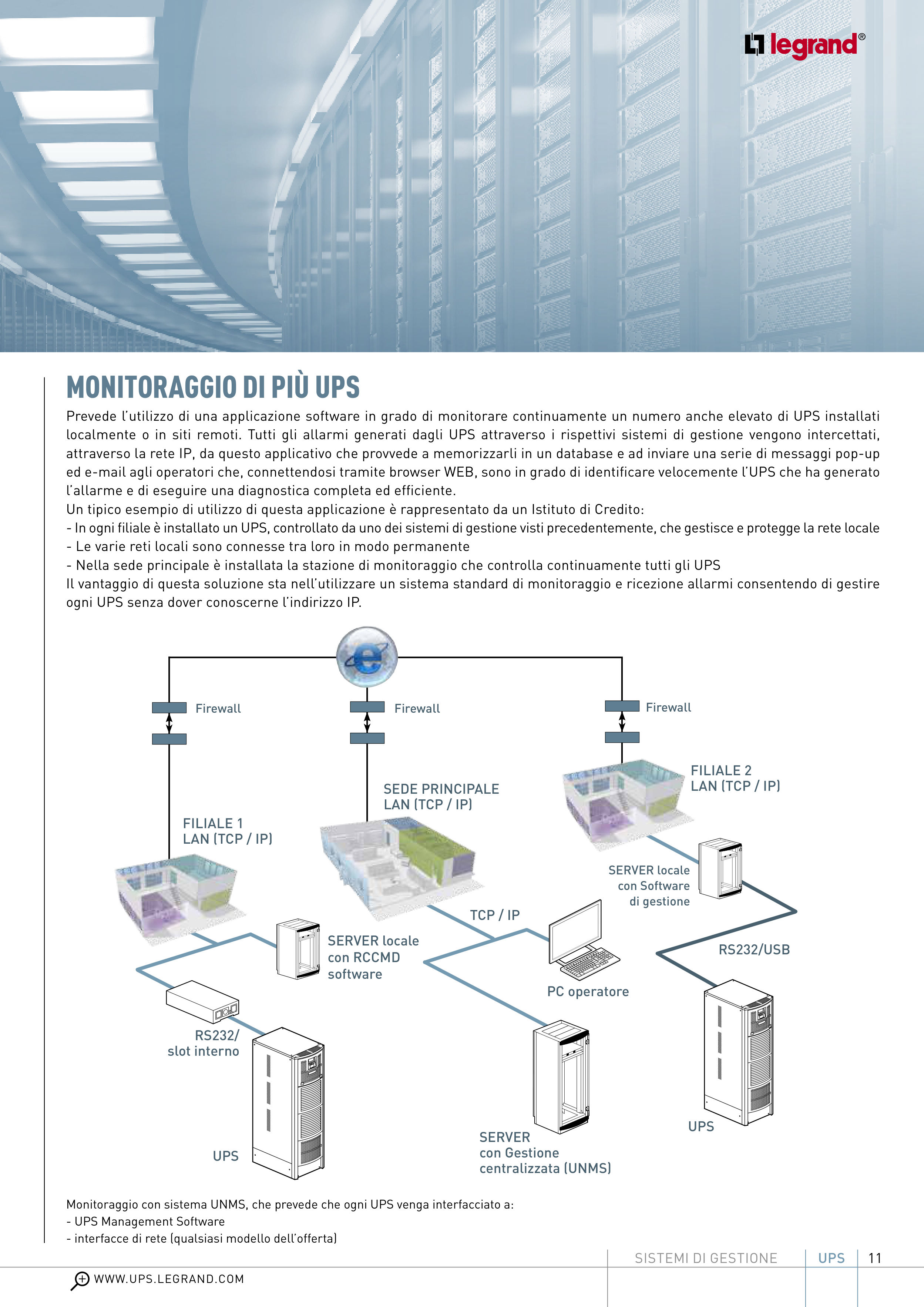

MONITORAGGIO DI PIÙ UPS
Prevede l’utilizzo di una applicazione software in grado di monitorare continuamente un numero anche elevato di UPS installati
localmente o in siti remoti. Tutti gli allarmi generati dagli UPS attraverso i rispettivi sistemi di gestione vengono intercettati,
attraverso la rete IP, da questo applicativo che provvede a memorizzarli in un database e ad inviare una serie di messaggi pop-up
ed e-mail agli operatori che, connettendosi tramite browser WEB, sono in grado di identificare velocemente l’UPS che ha generato
l’allarme e di eseguire una diagnostica completa ed efficiente.
Un tipico esempio di utilizzo di questa applicazione è rappresentato da un Istituto di Credito:
- In ogni filiale è installato un UPS, controllato da uno dei sistemi di gestione visti precedentemente, che gestisce e protegge la rete locale
- Le varie reti locali sono connesse tra loro in modo permanente
- Nella sede principale è installata la stazione di monitoraggio che controlla continuamente tutti gli UPS
Il vantaggio di questa soluzione sta nell’utilizzare un sistema standard di monitoraggio e ricezione allarmi consentendo di gestire
ogni UPS senza dover conoscerne l’indirizzo IP.
Monitoraggio con sistema UNMS, che prevede che ogni UPS venga interfacciato a:
- UPS Management Software
- interfacce di rete (qualsiasi modello dell’offerta)
SERVER locale
con Software
di gestione
SERVER locale
con RCCMD
software
SERVER
con Gestione
centralizzata (UNMS)
RS232/
slot interno
RS232/USB
UPS
UPS
Firewall
Firewall
Firewall
PC operatore
FILIALE 2
LAN (TCP / IP)
FILIALE 1
LAN (TCP / IP)
SEDE PRINCIPALE
LAN (TCP / IP)
TCP / IP
