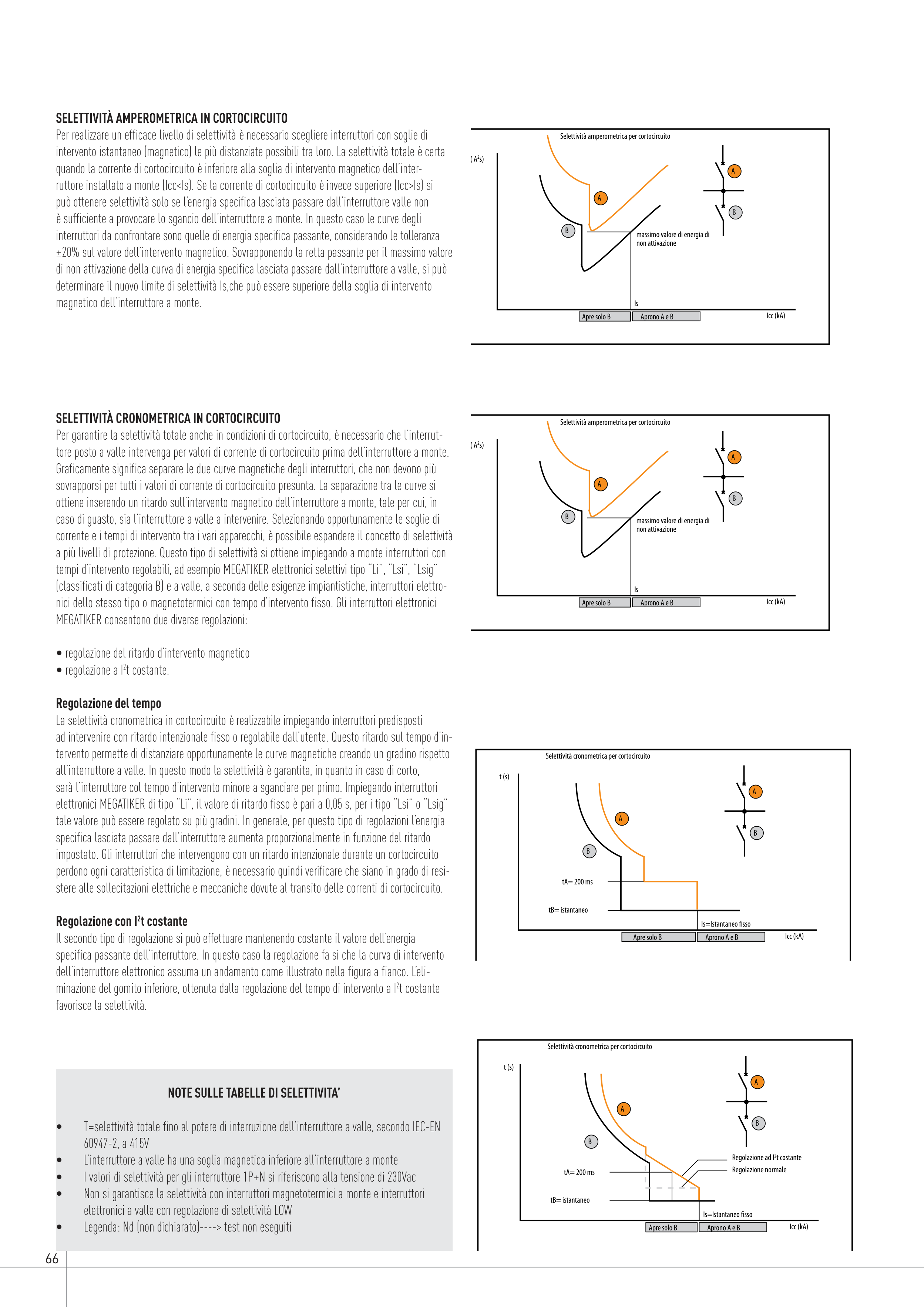

SELETTIVITÀ AMPEROMETRICA IN CORTOCIRCUITO
Per realizzare un efficace livello di selettività è necessario scegliere interruttori con soglie di
intervento istantaneo (magnetico) le più distanziate possibili tra loro. La selettività totale è certa
quando la corrente di cortocircuito è inferiore alla soglia di intervento magnetico dell’inter-
ruttore installato a monte (IccIs) si
può ottenere selettività solo se l’energia specifica lasciata passare dall’interruttore valle non
è sufficiente a provocare lo sgancio dell’interruttore a monte. In questo caso le curve degli
interruttori da confrontare sono quelle di energia specifica passante, considerando le tolleranza
±20% sul valore dell’intervento magnetico. Sovrapponendo la retta passante per il massimo valore
di non attivazione della curva di energia specifica lasciata passare dall’interruttore a valle, si può
determinare il nuovo limite di selettività Is,che può essere superiore della soglia di intervento
magnetico dell’interruttore a monte.
SELETTIVITÀ CRONOMETRICA IN CORTOCIRCUITO
Per garantire la selettività totale anche in condizioni di cortocircuito, è necessario che l’interrut-
tore posto a valle intervenga per valori di corrente di cortocircuito prima dell’interruttore a monte.
Graficamente significa separare le due curve magnetiche degli interruttori, che non devono più
sovrapporsi per tutti i valori di corrente di cortocircuito presunta. La separazione tra le curve si
ottiene inserendo un ritardo sull’intervento magnetico dell’interruttore a monte, tale per cui, in
caso di guasto, sia l’interruttore a valle a intervenire. Selezionando opportunamente le soglie di
corrente e i tempi di intervento tra i vari apparecchi, è possibile espandere il concetto di selettività
a più livelli di protezione. Questo tipo di selettività si ottiene impiegando a monte interruttori con
tempi d’intervento regolabili, ad esempio MEGATIKER elettronici selettivi tipo “Li”, “Lsi”, “Lsig”
(classificati di categoria B) e a valle, a seconda delle esigenze impiantistiche, interruttori elettro-
nici dello stesso tipo o magnetotermici con tempo d’intervento fisso. Gli interruttori elettronici
MEGATIKER consentono due diverse regolazioni:
• regolazione del ritardo d’intervento magnetico
• regolazione a I2t costante.
Regolazione del tempo
La selettività cronometrica in cortocircuito è realizzabile impiegando interruttori predisposti
ad intervenire con ritardo intenzionale fisso o regolabile dall’utente. Questo ritardo sul tempo d’in-
tervento permette di distanziare opportunamente le curve magnetiche creando un gradino rispetto
all’interruttore a valle. In questo modo la selettività è garantita, in quanto in caso di corto,
sarà l’interruttore col tempo d’intervento minore a sganciare per primo. Impiegando interruttori
elettronici MEGATIKER di tipo “Li”, il valore di ritardo fisso è pari a 0,05 s, per i tipo “Lsi” o “Lsig”
tale valore può essere regolato su più gradini. In generale, per questo tipo di regolazioni l’energia
specifica lasciata passare dall’interruttore aumenta proporzionalmente in funzione del ritardo
impostato. Gli interruttori che intervengono con un ritardo intenzionale durante un cortocircuito
perdono ogni caratteristica di limitazione, è necessario quindi verificare che siano in grado di resi-
stere alle sollecitazioni elettriche e meccaniche dovute al transito delle correnti di cortocircuito.
Regolazione con I2t costante
Il secondo tipo di regolazione si può effettuare mantenendo costante il valore dell’energia
specifica passante dell’interruttore. In questo caso la regolazione fa si che la curva di intervento
dell’interruttore elettronico assuma un andamento come illustrato nella figura a fianco. L’eli-
minazione del gomito inferiore, ottenuta dalla regolazione del tempo di intervento a I2t costante
favorisce la selettività.
Selettività amperometrica per cortocircuito
Apre solo B
Is
Aprono A e B
B
A
A
B
Icc (kA)
( A2s)
massimo valore di energia di
non attivazione
Selettività amperometrica per cortocircuito
Apre solo B
Is
Aprono A e B
B
A
A
B
Icc (kA)
( A2s)
massimo valore di energia di
non attivazione
Selettività cronometrica per cortocircuito
Apre solo B
Is=Istantaneo fisso
Aprono A e B
B
A
A
B
tA= 200 ms
tB= istantaneo
Regolazione ad I2t costante
Regolazione normale
Icc (kA)
t (s)
Selettività cronometrica per cortocircuito
Apre solo B
Is=Istantaneo fisso
Aprono A e B
B
A
A
B
tA= 200 ms
tB= istantaneo
Icc (kA)
t (s)
NOTE SULLE TABELLE DI SELETTIVITA’
•
T=selettività totale fino al potere di interruzione dell’interruttore a valle, secondo IEC-EN
60947-2, a 415V
•
L’interruttore a valle ha una soglia magnetica inferiore all’interruttore a monte
•
I valori di selettività per gli interruttore 1P+N si riferiscono alla tensione di 230Vac
•
Non si garantisce la selettività con interruttori magnetotermici a monte e interruttori
elettronici a valle con regolazione di selettività LOW
•
Legenda: Nd (non dichiarato)----> test non eseguiti
