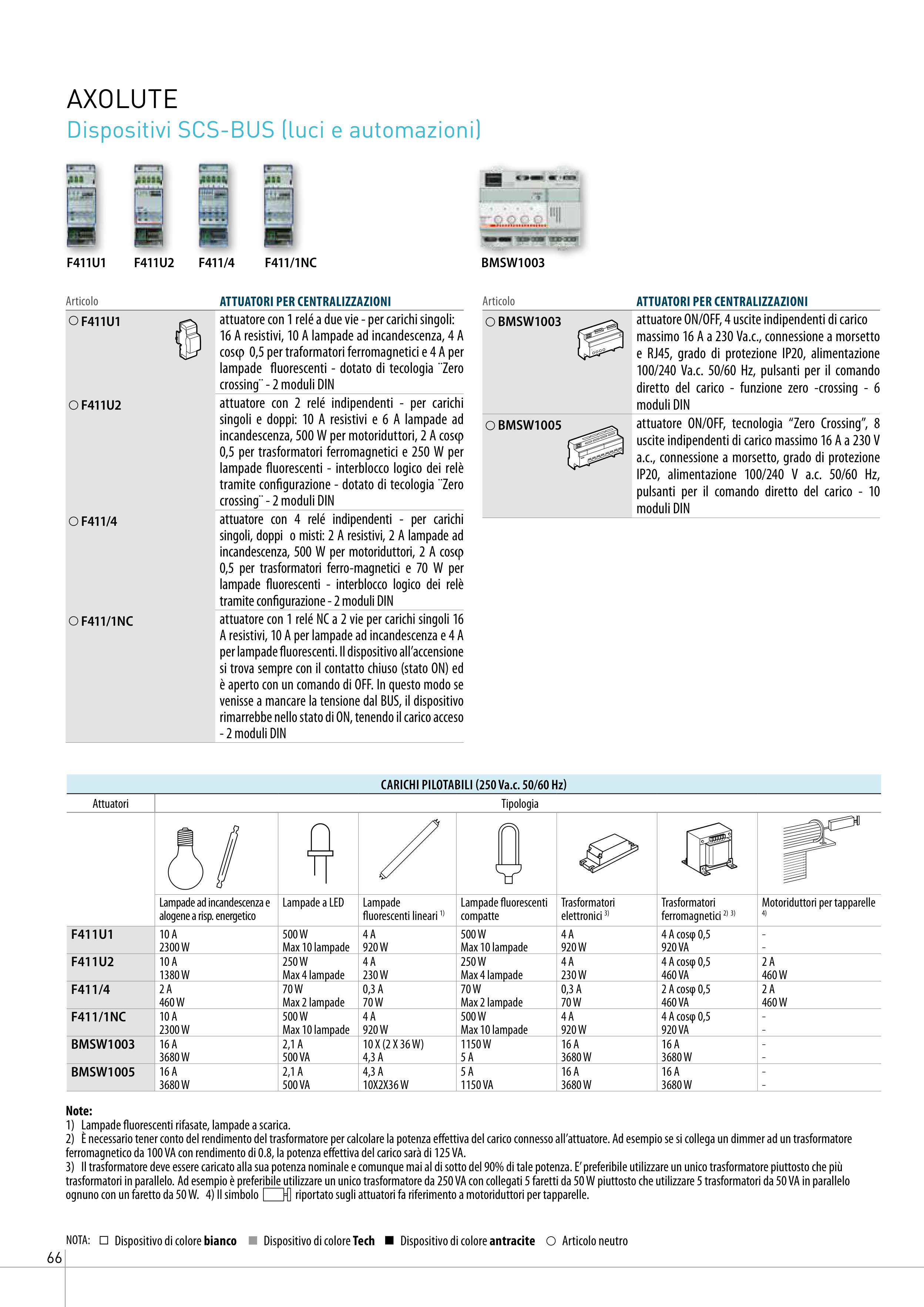

AXOLUTE
Dispositivi SCS-BUS (luci e automazioni)
Articolo
ATTUATORI PER CENTRALIZZAZIONI
F411U1
attuatore con 1 relé a due vie - per carichi singoli:
16 A resistivi, 10 A lampade ad incandescenza, 4 A
cosϕ 0,5 per traformatori ferromagnetici e 4 A per
lampade fluorescenti - dotato di tecologia ¨Zero
crossing¨ - 2 moduli DIN
F411U2
attuatore con 2 relé indipendenti - per carichi
singoli e doppi: 10 A resistivi e 6 A lampade ad
incandescenza, 500 W per motoriduttori, 2 A cosϕ
0,5 per trasformatori ferromagnetici e 250 W per
lampade fluorescenti - interblocco logico dei relè
tramite configurazione - dotato di tecologia ¨Zero
crossing¨ - 2 moduli DIN
F411/4
attuatore con 4 relé indipendenti - per carichi
singoli, doppi o misti: 2 A resistivi, 2 A lampade ad
incandescenza, 500 W per motoriduttori, 2 A cosϕ
0,5 per trasformatori ferro-magnetici e 70 W per
lampade fluorescenti - interblocco logico dei relè
tramite configurazione - 2 moduli DIN
F411/1NC
attuatore con 1 relé NC a 2 vie per carichi singoli 16
A resistivi, 10 A per lampade ad incandescenza e 4 A
per lampade fluorescenti. Il dispositivo all’accensione
si trova sempre con il contatto chiuso (stato ON) ed
è aperto con un comando di OFF. In questo modo se
venisse a mancare la tensione dal BUS, il dispositivo
rimarrebbe nello stato di ON, tenendo il carico acceso
- 2 moduli DIN
Articolo
ATTUATORI PER CENTRALIZZAZIONI
BMSW1003
attuatore ON/OFF, 4 uscite indipendenti di carico
massimo 16 A a 230 Va.c., connessione a morsetto
e RJ45, grado di protezione IP20, alimentazione
100/240 Va.c. 50/60 Hz, pulsanti per il comando
diretto del carico - funzione zero -crossing - 6
moduli DIN
BMSW1005
attuatore ON/OFF, tecnologia “Zero Crossing”, 8
uscite indipendenti di carico massimo 16 A a 230 V
a.c., connessione a morsetto, grado di protezione
IP20, alimentazione 100/240 V a.c. 50/60 Hz,
pulsanti per il comando diretto del carico - 10
moduli DIN
F411U1
F411U2
F411/4
F411/1NC
BMSW1003
Note:
1) Lampade fluorescenti rifasate, lampade a scarica.
2) È necessario tener conto del rendimento del trasformatore per calcolare la potenza effettiva del carico connesso all’attuatore. Ad esempio se si collega un dimmer ad un trasformatore
ferromagnetico da 100 VA con rendimento di 0.8, la potenza effettiva del carico sarà di 125 VA.
3) Il trasformatore deve essere caricato alla sua potenza nominale e comunque mai al di sotto del 90% di tale potenza. E’ preferibile utilizzare un unico trasformatore piuttosto che più
trasformatori in parallelo. Ad esempio è preferibile utilizzare un unico trasformatore da 250 VA con collegati 5 faretti da 50 W piuttosto che utilizzare 5 trasformatori da 50 VA in parallelo
ognuno con un faretto da 50 W. 4) Il simbolo
riportato sugli attuatori fa riferimento a motoriduttori per tapparelle.
CARICHI PILOTABILI (250 Va.c. 50/60 Hz)
Attuatori
Tipologia
Lampade ad incandescenza e
alogene a risp. energetico
Lampade a LED
Lampade
fluorescenti lineari 1)
Lampade fluorescenti
compatte
Trasformatori
elettronici 3)
Trasformatori
ferromagnetici 2) 3)
Motoriduttori per tapparelle
4)
F411U1
10 A
2300 W
500 W
Max 10 lampade
4 A
920 W
500 W
Max 10 lampade
4 A
920 W
4 A cosφ 0,5
920 VA
-
-
F411U2
10 A
1380 W
250 W
Max 4 lampade
4 A
230 W
250 W
Max 4 lampade
4 A
230 W
4 A cosφ 0,5
460 VA
2 A
460 W
F411/4
2 A
460 W
70 W
Max 2 lampade
0,3 A
70 W
70 W
Max 2 lampade
0,3 A
70 W
2 A cosφ 0,5
460 VA
2 A
460 W
F411/1NC
10 A
2300 W
500 W
Max 10 lampade
4 A
920 W
500 W
Max 10 lampade
4 A
920 W
4 A cosφ 0,5
920 VA
-
-
BMSW1003
16 A
3680 W
2,1 A
500 VA
10 X (2 X 36 W)
4,3 A
1150 W
5 A
16 A
3680 W
16 A
3680 W
-
-
BMSW1005
16 A
3680 W
2,1 A
500 VA
4,3 A
10X2X36 W
5 A
1150 VA
16 A
3680 W
16 A
3680 W
-
-
Dispositivo di colore bianco
NOTA:
Articolo neutro
Dispositivo di colore Tech
Dispositivo di colore antracite
