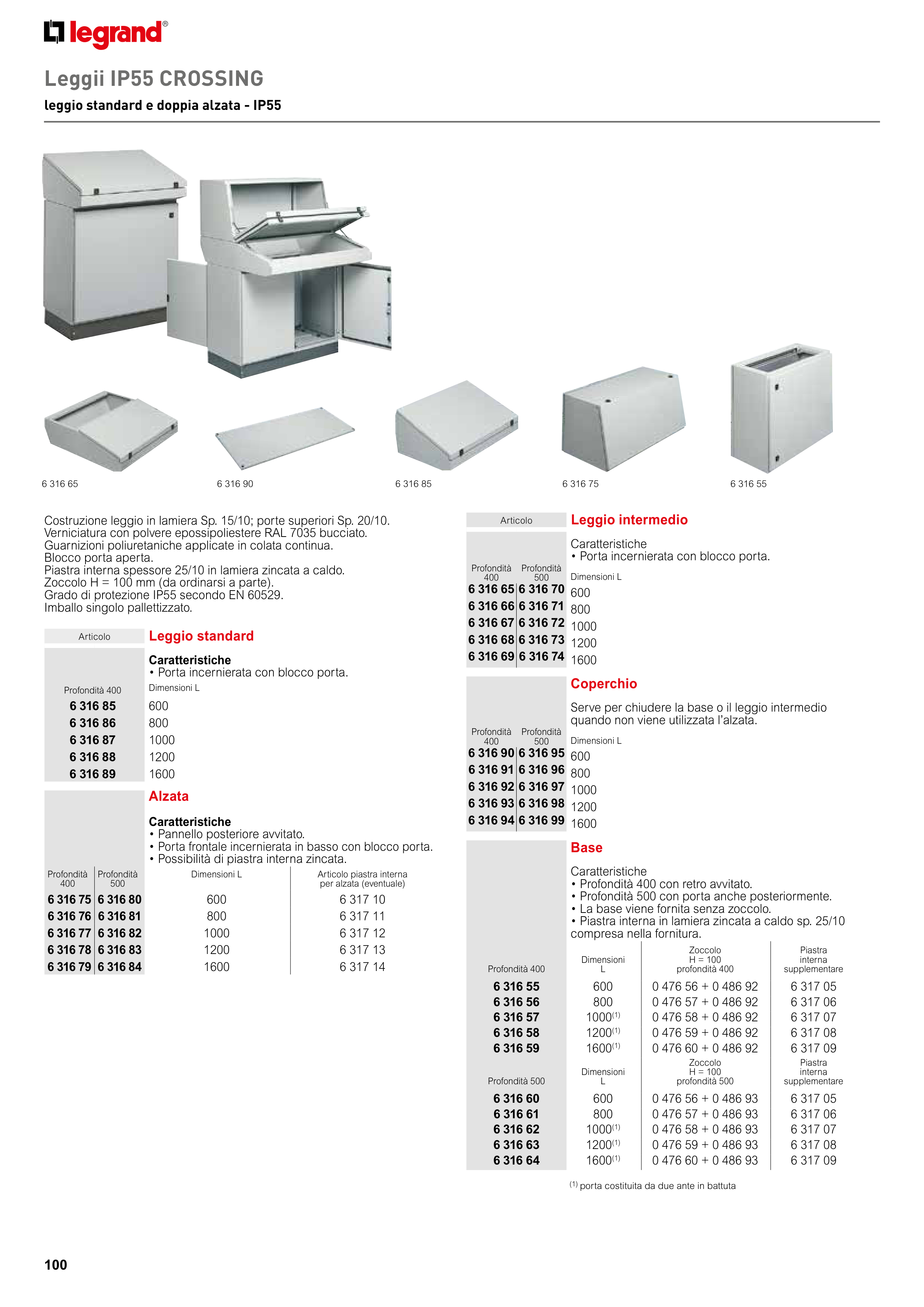

Leggii IP55 CROSSING
leggio standard e doppia alzata - IP55
6 316 65
6 316 90
6 316 55
6 316 85
6 316 75
Costruzione leggio in lamiera Sp. 15/10; porte superiori Sp. 20/10.
Verniciatura con polvere epossipoliestere RAL 7035 bucciato.
Guarnizioni poliuretaniche applicate in colata continua.
Blocco porta aperta.
Piastra interna spessore 25/10 in lamiera zincata a caldo.
Zoccolo H = 100 mm (da ordinarsi a parte).
Grado di protezione IP55 secondo EN 60529.
Imballo singolo pallettizzato.
Articolo
Leggio standard
Caratteristiche
• Porta incernierata con blocco porta.
Profondità 400
Dimensioni L
6 316 85
600
6 316 86
800
6 316 87
1000
6 316 88
1200
6 316 89
1600
Alzata
Caratteristiche
• Pannello posteriore avvitato.
• Porta frontale incernierata in basso con blocco porta.
• Possibilità di piastra interna zincata.
Profondità
400
Profondità
500
Dimensioni L
Articolo piastra interna
per alzata (eventuale)
6 316 75 6 316 80
600
6 317 10
6 316 76 6 316 81
800
6 317 11
6 316 77 6 316 82
1000
6 317 12
6 316 78 6 316 83
1200
6 317 13
6 316 79 6 316 84
1600
6 317 14
Articolo
Leggio intermedio
Caratteristiche
• Porta incernierata con blocco porta.
Profondità
400
Profondità
500
Dimensioni L
6 316 65 6 316 70 600
6 316 66 6 316 71 800
6 316 67 6 316 72 1000
6 316 68 6 316 73 1200
6 316 69 6 316 74 1600
Coperchio
Serve per chiudere la base o il leggio intermedio
quando non viene utilizzata l’alzata.
Profondità
400
Profondità
500
Dimensioni L
6 316 90 6 316 95 600
6 316 91 6 316 96 800
6 316 92 6 316 97 1000
6 316 93 6 316 98 1200
6 316 94 6 316 99 1600
Base
Caratteristiche
• Profondità 400 con retro avvitato.
• Profondità 500 con porta anche posteriormente.
• La base viene fornita senza zoccolo.
• Piastra interna in lamiera zincata a caldo sp. 25/10
compresa nella fornitura.
Profondità 400
Dimensioni
L
Zoccolo
H = 100
profondità 400
Piastra
interna
supplementare
6 316 55
600
0 476 56 + 0 486 92
6 317 05
6 316 56
800
0 476 57 + 0 486 92
6 317 06
6 316 57
1000(1)
0 476 58 + 0 486 92
6 317 07
6 316 58
1200(1)
0 476 59 + 0 486 92
6 317 08
6 316 59
1600(1)
0 476 60 + 0 486 92
6 317 09
Profondità 500
Dimensioni
L
Zoccolo
H = 100
profondità 500
Piastra
interna
supplementare
6 316 60
600
0 476 56 + 0 486 93
6 317 05
6 316 61
800
0 476 57 + 0 486 93
6 317 06
6 316 62
1000(1)
0 476 58 + 0 486 93
6 317 07
6 316 63
1200(1)
0 476 59 + 0 486 93
6 317 08
6 316 64
1600(1)
0 476 60 + 0 486 93
6 317 09
(1) porta costituita da due ante in battuta
