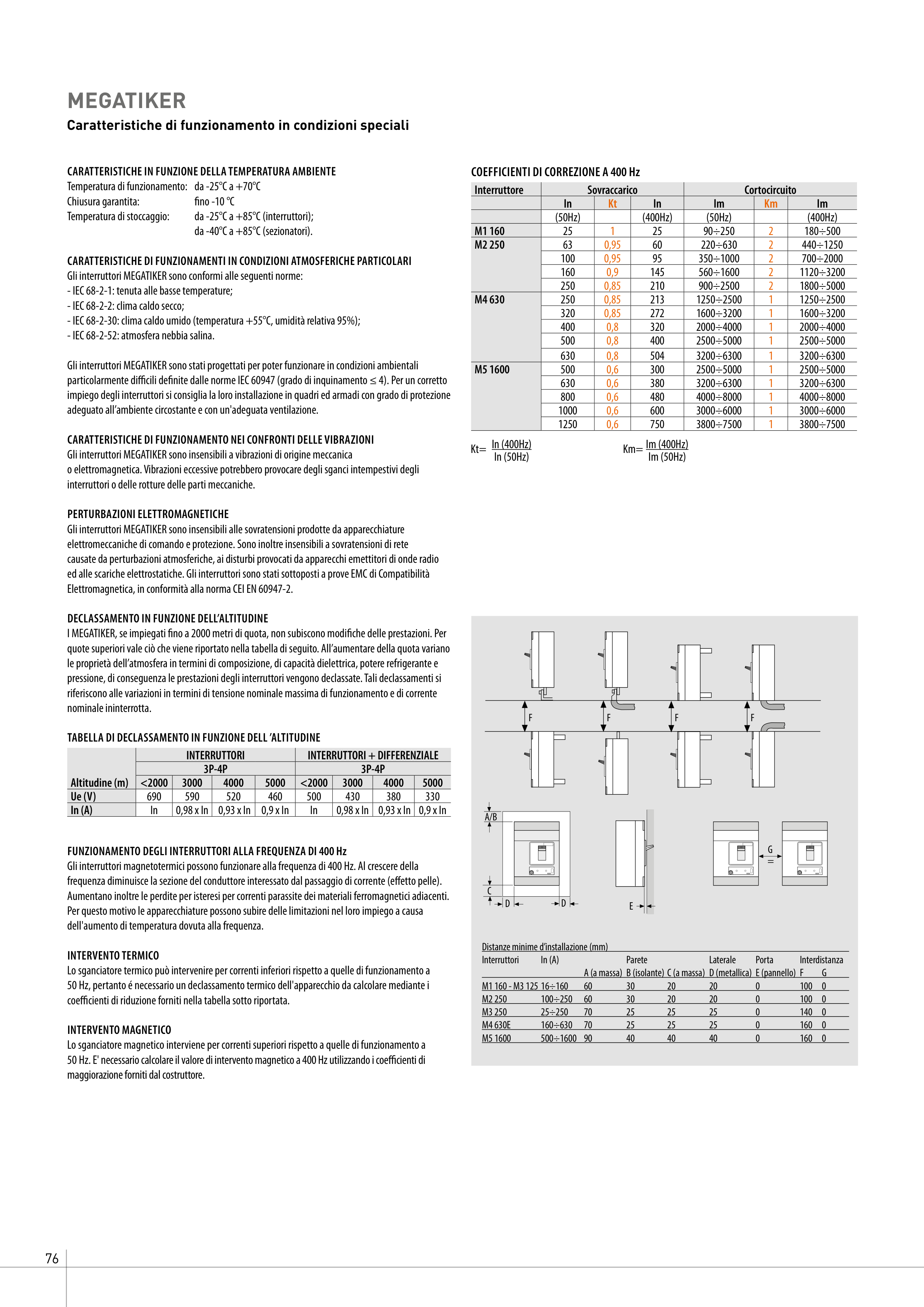

CARATTERISTICHE IN FUNZIONE DELLA TEMPERATURA AMBIENTE
Temperatura di funzionamento: da -25°C a +70°C
Chiusura garantita:
fino -10 °C
Temperatura di stoccaggio:
da -25°C a +85°C (interruttori);
da -40°C a +85°C (sezionatori).
CARATTERISTICHE DI FUNZIONAMENTI IN CONDIZIONI ATMOSFERICHE PARTICOLARI
Gli interruttori MEGATIKER sono conformi alle seguenti norme:
- IEC 68-2-1: tenuta alle basse temperature;
- IEC 68-2-2: clima caldo secco;
- IEC 68-2-30: clima caldo umido (temperatura +55°C, umidità relativa 95%);
- IEC 68-2-52: atmosfera nebbia salina.
Gli interruttori MEGATIKER sono stati progettati per poter funzionare in condizioni ambientali
particolarmente difficili definite dalle norme IEC 60947 (grado di inquinamento ≤ 4). Per un corretto
impiego degli interruttori si consiglia la loro installazione in quadri ed armadi con grado di protezione
adeguato all’ambiente circostante e con un'adeguata ventilazione.
CARATTERISTICHE DI FUNZIONAMENTO NEI CONFRONTI DELLE VIBRAZIONI
Gli interruttori MEGATIKER sono insensibili a vibrazioni di origine meccanica
o elettromagnetica. Vibrazioni eccessive potrebbero provocare degli sganci intempestivi degli
interruttori o delle rotture delle parti meccaniche.
PERTURBAZIONI ELETTROMAGNETICHE
Gli interruttori MEGATIKER sono insensibili alle sovratensioni prodotte da apparecchiature
elettromeccaniche di comando e protezione. Sono inoltre insensibili a sovratensioni di rete
causate da perturbazioni atmosferiche, ai disturbi provocati da apparecchi emettitori di onde radio
ed alle scariche elettrostatiche. Gli interruttori sono stati sottoposti a prove EMC di Compatibilità
Elettromagnetica, in conformità alla norma CEI EN 60947-2.
DECLASSAMENTO IN FUNZIONE DELL’ALTITUDINE
I MEGATIKER, se impiegati fino a 2000 metri di quota, non subiscono modifiche delle prestazioni. Per
quote superiori vale ciò che viene riportato nella tabella di seguito. All’aumentare della quota variano
le proprietà dell’atmosfera in termini di composizione, di capacità dielettrica, potere refrigerante e
pressione, di conseguenza le prestazioni degli interruttori vengono declassate. Tali declassamenti si
riferiscono alle variazioni in termini di tensione nominale massima di funzionamento e di corrente
nominale ininterrotta.
TABELLA DI DECLASSAMENTO IN FUNZIONE DELL ’ALTITUDINE
INTERRUTTORI
INTERRUTTORI + DIFFERENZIALE
3P-4P
3P-4P
Altitudine (m) <2000
3000
4000
5000
<2000
3000
4000
5000
Ue (V)
690
590
520
460
500
430
380
330
In (A)
In
0,98 x In 0,93 x In 0,9 x In
In
0,98 x In 0,93 x In 0,9 x In
FUNZIONAMENTO DEGLI INTERRUTTORI ALLA FREQUENZA DI 400 Hz
Gli interruttori magnetotermici possono funzionare alla frequenza di 400 Hz. Al crescere della
frequenza diminuisce la sezione del conduttore interessato dal passaggio di corrente (effetto pelle).
Aumentano inoltre le perdite per isteresi per correnti parassite dei materiali ferromagnetici adiacenti.
Per questo motivo le apparecchiature possono subire delle limitazioni nel loro impiego a causa
dell'aumento di temperatura dovuta alla frequenza.
INTERVENTO TERMICO
Lo sganciatore termico può intervenire per correnti inferiori rispetto a quelle di funzionamento a
50 Hz, pertanto é necessario un declassamento termico dell'apparecchio da calcolare mediante i
coefficienti di riduzione forniti nella tabella sotto riportata.
INTERVENTO MAGNETICO
Lo sganciatore magnetico interviene per correnti superiori rispetto a quelle di funzionamento a
50 Hz. E' necessario calcolare il valore di intervento magnetico a 400 Hz utilizzando i coefficienti di
maggiorazione forniti dal costruttore.
COEFFICIENTI DI CORREZIONE A 400 Hz
Interruttore
Sovraccarico
Cortocircuito
In
Kt
In
Im
Km
Im
(50Hz)
(400Hz)
(50Hz)
(400Hz)
M1 160
25
1
25
90÷250
2
180÷500
M2 250
63
0,95
60
220÷630
2
440÷1250
100
0,95
95
350÷1000
2
700÷2000
160
0,9
145
560÷1600
2
1120÷3200
250
0,85
210
900÷2500
2
1800÷5000
M4 630
250
0,85
213
1250÷2500
1
1250÷2500
320
0,85
272
1600÷3200
1
1600÷3200
400
0,8
320
2000÷4000
1
2000÷4000
500
0,8
400
2500÷5000
1
2500÷5000
630
0,8
504
3200÷6300
1
3200÷6300
M5 1600
500
0,6
300
2500÷5000
1
2500÷5000
630
0,6
380
3200÷6300
1
3200÷6300
800
0,6
480
4000÷8000
1
4000÷8000
1000
0,6
600
3000÷6000
1
3000÷6000
1250
0,6
750
3800÷7500
1
3800÷7500
In (400Hz)
In (50Hz)
Kt=
Im (400Hz)
Im (50Hz)
Km=
MEGATIKER
Caratteristiche di funzionamento in condizioni speciali
F
F
F
F
A/B
C
D
D
E
=
G
Distanze minime d’installazione (mm)
Interruttori
In (A)
Parete
Laterale
Porta
Interdistanza
A (a massa) B (isolante) C (a massa) D (metallica) E (pannello) F
G
M1 160 - M3 125 16÷160
60
30
20
20
0
100 0
M2 250
100÷250
60
30
20
20
0
100 0
M3 250
25÷250
70
25
25
25
0
140 0
M4 630E
160÷630
70
25
25
25
0
160 0
M5 1600
500÷1600 90
40
40
40
0
160 0
F
F
F
F
A/B
C
D
D
E
=
G
Distanze minime d’installazione (mm)
Interruttori
In (A)
Parete
Laterale
Porta
Interdistanza
A (a massa) B (isolante)
C (a massa)
D (metallica) E (pannello) F
G
M1 160
16÷160
60
30
20
20
0
100
0
M2 250
100÷250
60
30
20
20
0
100
0
M160÷250
E
25÷250
70
25
25
25
0
140
0
M400÷400 E
160÷400
70
25
25
25
0
140
0
M630MT÷630E
630
70
25
25
25
0
160
0
