MEGATIKER
MEGATIKER

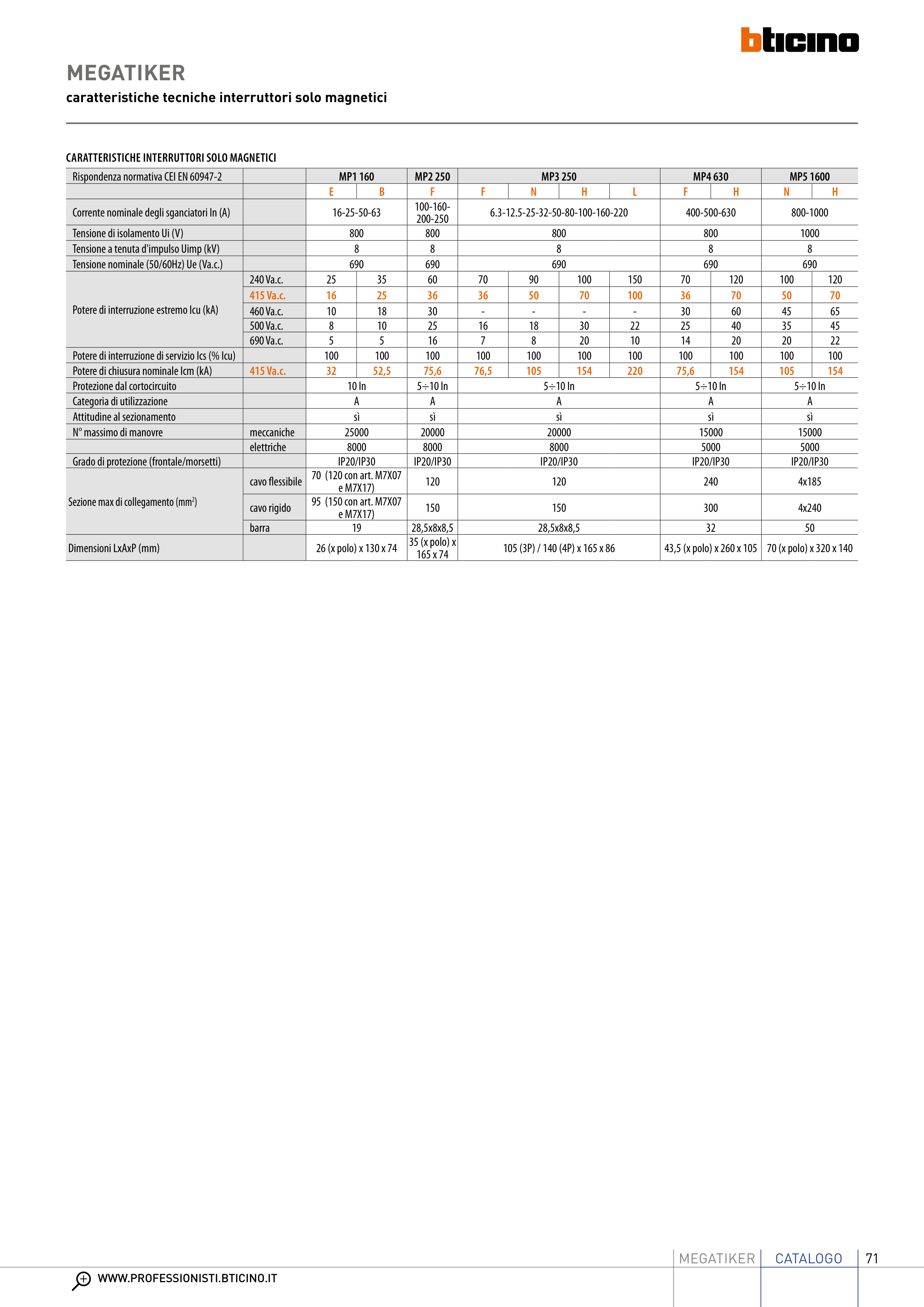

caratteristiche tecniche interruttori solo magnetici
CARATTERISTICHE INTERRUTTORI SOLO MAGNETICI
Rispondenza normativa CEI EN 60947-2
MP1 160
MP2 250
MP3 250
MP4 630
MP5 1600
E
B
F
F
N
H
L
F
H
N
H
Corrente nominale degli sganciatori In (A)
16-25-50-63
100-160-
200-250
6.3-12.5-25-32-50-80-100-160-220
400-500-630
800-1000
Tensione di isolamento Ui (V)
800
800
800
800
1000
Tensione a tenuta d'impulso Uimp (kV)
8
8
8
8
8
Tensione nominale (50/60Hz) Ue (Va.c.)
690
690
690
690
690
Potere di interruzione estremo Icu (kA)
240 Va.c.
25
35
60
70
90
100
150
70
120
100
120
415 Va.c.
16
25
36
36
50
70
100
36
70
50
70
460 Va.c.
10
18
30
-
-
-
-
30
60
45
65
500 Va.c.
8
10
25
16
18
30
22
25
40
35
45
690 Va.c.
5
5
16
7
8
20
10
14
20
20
22
Potere di interruzione di servizio Ics (% Icu)
100
100
100
100
100
100
100
100
100
100
100
Potere di chiusura nominale Icm (kA)
415 Va.c.
32
52,5
75,6
76,5
105
154
220
75,6
154
105
154
Protezione dal cortocircuito
10 In
5÷10 In
5÷10 In
5÷10 In
5÷10 In
Categoria di utilizzazione
A
A
A
A
A
Attitudine al sezionamento
sì
sì
sì
sì
sì
N° massimo di manovre
meccaniche
25000
20000
20000
15000
15000
elettriche
8000
8000
8000
5000
5000
Grado di protezione (frontale/morsetti)
IP20/IP30
IP20/IP30
IP20/IP30
IP20/IP30
IP20/IP30
Sezione max di collegamento (mm2)
cavo flessibile 70 (120 con art. M7X07
e M7X17)
120
120
240
4x185
cavo rigido
95 (150 con art. M7X07
e M7X17)
150
150
300
4x240
barra
19
28,5x8x8,5
28,5x8x8,5
32
50
Dimensioni LxAxP (mm)
26 (x polo) x 130 x 74
35 (x polo) x
165 x 74
105 (3P) / 140 (4P) x 165 x 86
43,5 (x polo) x 260 x 105 70 (x polo) x 320 x 140
