70

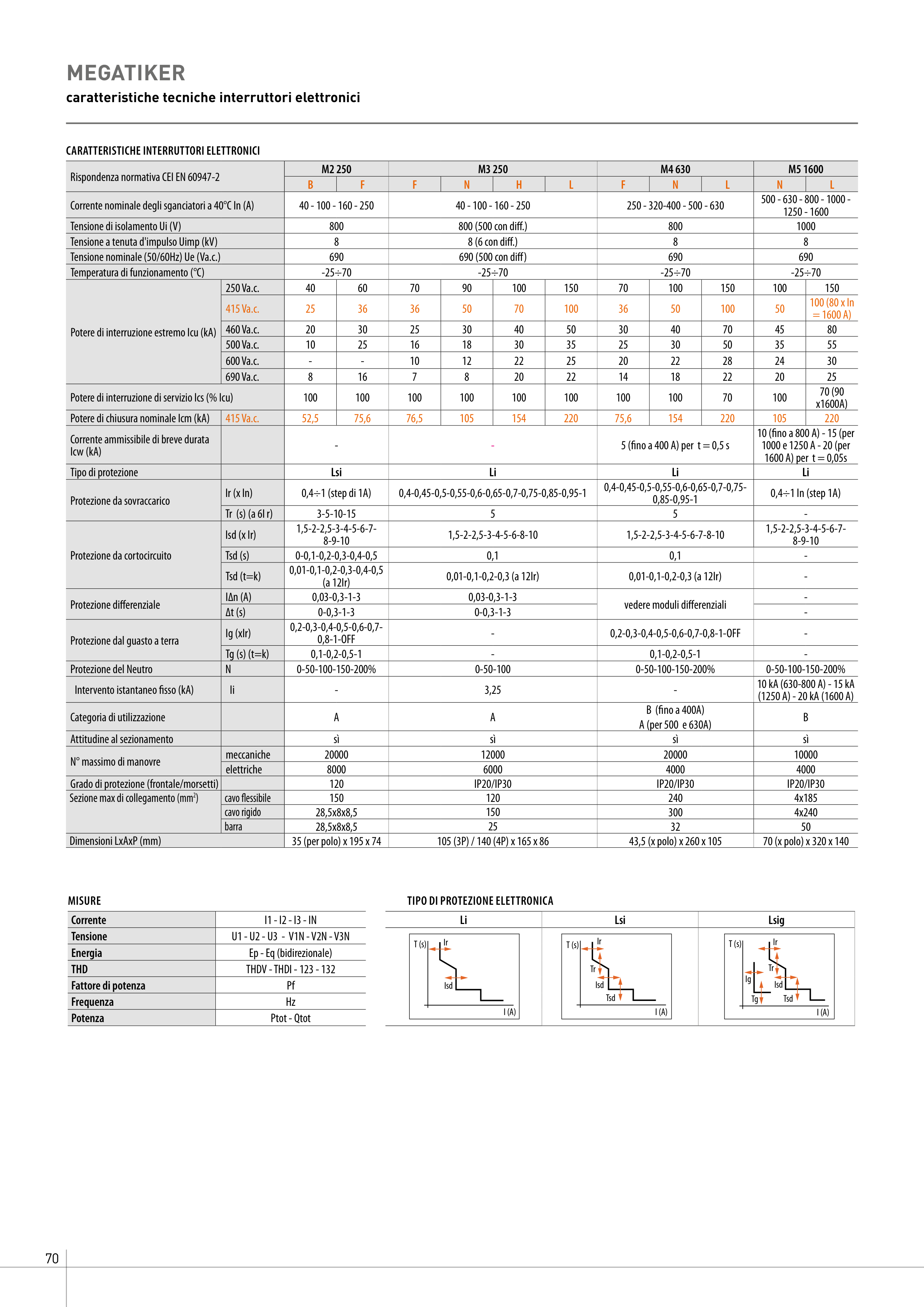

CARATTERISTICHE INTERRUTTORI ELETTRONICI
Rispondenza normativa CEI EN 60947-2
M2 250
M3 250
M4 630
M5 1600
B
F
F
N
H
L
F
N
L
N
L
Corrente nominale degli sganciatori a 40°C In (A)
40 - 100 - 160 - 250
40 - 100 - 160 - 250
250 - 320-400 - 500 - 630
500 - 630 - 800 - 1000 -
1250 - 1600
Tensione di isolamento Ui (V)
800
800 (500 con diff.)
800
1000
Tensione a tenuta d'impulso Uimp (kV)
8
8 (6 con diff.)
8
8
Tensione nominale (50/60Hz) Ue (Va.c.)
690
690 (500 con diff)
690
690
Temperatura di funzionamento (°C)
-25÷70
-25÷70
-25÷70
-25÷70
Potere di interruzione estremo Icu (kA)
250 Va.c.
40
60
70
90
100
150
70
100
150
100
150
415 Va.c.
25
36
36
50
70
100
36
50
100
50
100 (80 x In
= 1600 A)
460 Va.c.
20
30
25
30
40
50
30
40
70
45
80
500 Va.c.
10
25
16
18
30
35
25
30
50
35
55
600 Va.c.
-
-
10
12
22
25
20
22
28
24
30
690 Va.c.
8
16
7
8
20
22
14
18
22
20
25
Potere di interruzione di servizio Ics (% Icu)
100
100
100
100
100
100
100
100
70
100
70 (90
x1600A)
Potere di chiusura nominale Icm (kA)
415 Va.c.
52,5
75,6
76,5
105
154
220
75,6
154
220
105
220
Corrente ammissibile di breve durata
Icw (kA)
-
-
5 (fino a 400 A) per t = 0,5 s
10 (fino a 800 A) - 15 (per
1000 e 1250 A - 20 (per
1600 A) per t = 0,05s
Tipo di protezione
Lsi
Li
Li
Li
Protezione da sovraccarico
Ir (x In)
0,4÷1 (step di 1A)
0,4-0,45-0,5-0,55-0,6-0,65-0,7-0,75-0,85-0,95-1
0,4-0,45-0,5-0,55-0,6-0,65-0,7-0,75-
0,85-0,95-1
0,4÷1 In (step 1A)
Tr (s) (a 6I r)
3-5-10-15
5
5
-
Protezione da cortocircuito
Isd (x Ir)
1,5-2-2,5-3-4-5-6-7-
8-9-10
1,5-2-2,5-3-4-5-6-8-10
1,5-2-2,5-3-4-5-6-7-8-10
1,5-2-2,5-3-4-5-6-7-
8-9-10
Tsd (s)
0-0,1-0,2-0,3-0,4-0,5
0,1
0,1
-
Tsd (t=k)
0,01-0,1-0,2-0,3-0,4-0,5
(a 12Ir)
0,01-0,1-0,2-0,3 (a 12Ir)
0,01-0,1-0,2-0,3 (a 12Ir)
-
Protezione differenziale
I∆n (A)
0,03-0,3-1-3
0,03-0,3-1-3
vedere moduli differenziali
-
∆t (s)
0-0,3-1-3
0-0,3-1-3
-
Protezione dal guasto a terra
Ig (xIr)
0,2-0,3-0,4-0,5-0,6-0,7-
0,8-1-OFF
-
0,2-0,3-0,4-0,5-0,6-0,7-0,8-1-OFF
-
Tg (s) (t=k)
0,1-0,2-0,5-1
-
0,1-0,2-0,5-1
-
Protezione del Neutro
N
0-50-100-150-200%
0-50-100
0-50-100-150-200%
0-50-100-150-200%
Intervento istantaneo fisso (kA)
Ii
-
3,25
-
10 kA (630-800 A) - 15 kA
(1250 A) - 20 kA (1600 A)
Categoria di utilizzazione
A
A
B (fino a 400A)
A (per 500 e 630A)
B
Attitudine al sezionamento
sì
sì
sì
sì
N° massimo di manovre
meccaniche
20000
12000
20000
10000
elettriche
8000
6000
4000
4000
Grado di protezione (frontale/morsetti)
120
IP20/IP30
IP20/IP30
IP20/IP30
Sezione max di collegamento (mm2)
cavo flessibile
150
120
240
4x185
cavo rigido
28,5x8x8,5
150
300
4x240
barra
28,5x8x8,5
25
32
50
Dimensioni LxAxP (mm)
35 (per polo) x 195 x 74
105 (3P) / 140 (4P) x 165 x 86
43,5 (x polo) x 260 x 105
70 (x polo) x 320 x 140
MEGATIKER
caratteristiche tecniche interruttori elettronici
MISURE TIPO DI PROTEZIONE ELETTRONICA
Corrente
I1 - I2 - I3 - IN
Li
Lsi
Lsig
Tensione
U1 - U2 - U3 - V1N - V2N - V3N
Energia
Ep - Eq (bidirezionale)
THD
THDV - THDI - 123 - 132
Fattore di potenza
Pf
Frequenza
Hz
Potenza
Ptot - Qtot
T (s)
I (A)
Isd
Ir
Tr
Tsd
Ig
Tg
T (s)
I (A)
Isd
Ir
Tr
Tsd
T (s)
I (A)
Isd
Ir
T (s)
I (A)
Im
Ir
Id
Td
T (s)
I (A)
Isd
Ir
Tr
Tsd
T (s)
I (A)
Isd
Ir
Tr
Tsd
Ig
Tg
T (s)
I (A)
Isd
Ir
Tr
Tsd
T (s)
I (A)
Isd
Ir
T (s)
I (A)
Im
Ir
Id
Td
T (s)
I (A)
Isd
Ir
Tr
Tsd
T (s)
I (A)
Isd
Ir
Tr
Tsd
Ig
Tg
T (s)
I (A)
Isd
Ir
Tr
Tsd
T (s)
I (A)
Isd
Ir
T (s)
I (A)
Im
Ir
Id
Td
T (s)
I (A)
Isd
Ir
Tr
Tsd
