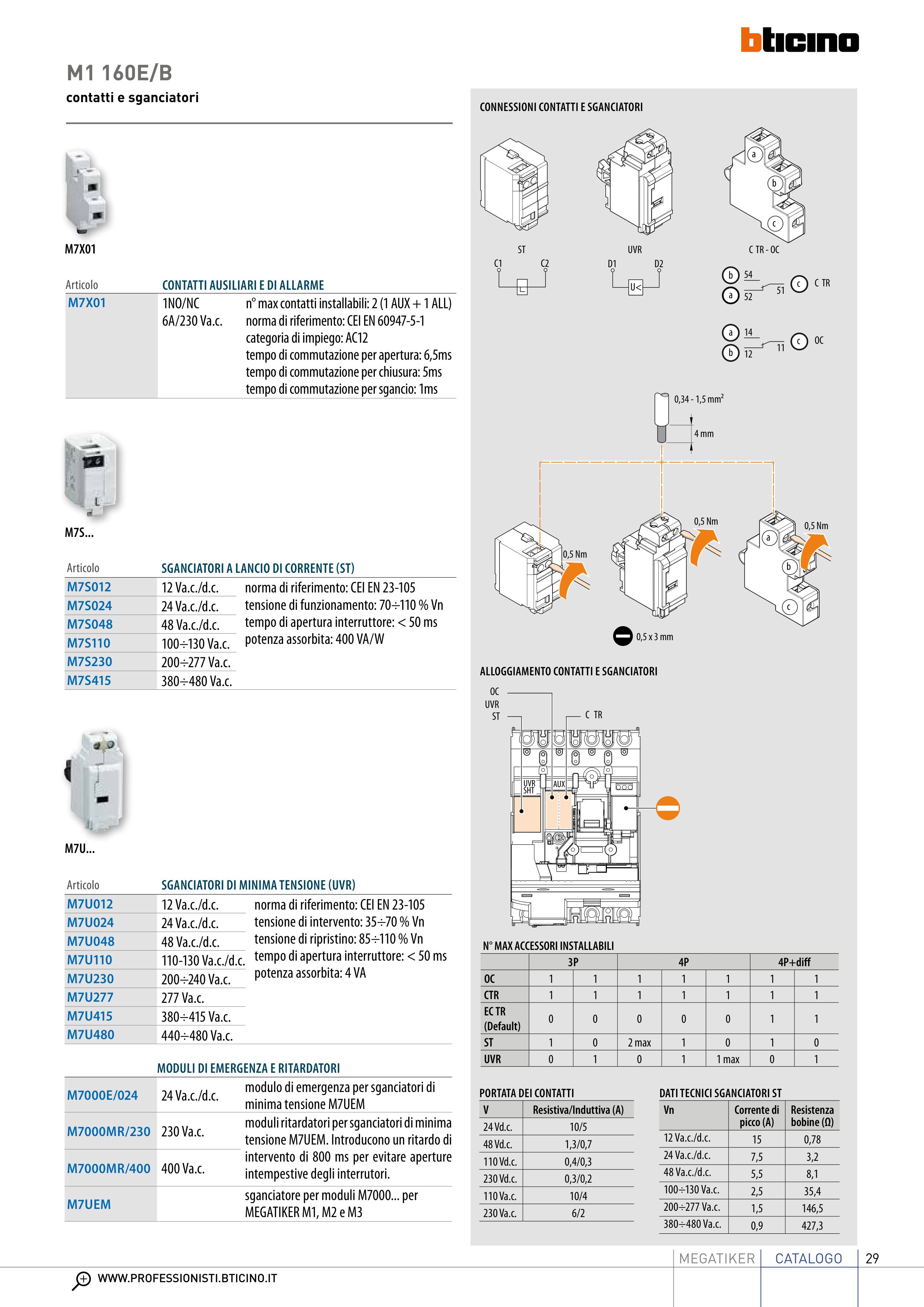

CATALOGO
MEGATIKER
Articolo
SGANCIATORI DI MINIMA TENSIONE (UVR)
M7U012
12 Va.c./d.c.
norma di riferimento: CEI EN 23-105
tensione di intervento: 35÷70 % Vn
tensione di ripristino: 85÷110 % Vn
tempo di apertura interruttore: < 50 ms
potenza assorbita: 4 VA
M7U024
24 Va.c./d.c.
M7U048
48 Va.c./d.c.
M7U110
110-130 Va.c./d.c.
M7U230
200÷240 Va.c.
M7U277
277 Va.c.
M7U415
380÷415 Va.c.
M7U480
440÷480 Va.c.
Articolo
CONTATTI AUSILIARI E DI ALLARME
M7X01
1NO/NC
6A/230 Va.c.
n° max contatti installabili: 2 (1 AUX + 1 ALL)
norma di riferimento: CEI EN 60947-5-1
categoria di impiego: AC12
tempo di commutazione per apertura: 6,5ms
tempo di commutazione per chiusura: 5ms
tempo di commutazione per sgancio: 1ms
Articolo
SGANCIATORI A LANCIO DI CORRENTE (ST)
M7S012
12 Va.c./d.c.
norma di riferimento: CEI EN 23-105
tensione di funzionamento: 70÷110 % Vn
tempo di apertura interruttore: < 50 ms
potenza assorbita: 400 VA/W
M7S024
24 Va.c./d.c.
M7S048
48 Va.c./d.c.
M7S110
100÷130 Va.c.
M7S230
200÷277 Va.c.
M7S415
380÷480 Va.c.
ALLOGGIAMENTO CONTATTI E SGANCIATORI
CONNESSIONI CONTATTI E SGANCIATORI
M7X01
M7S...
M7U...
ST
U<
D1
D2
C1
C2
UVR
C TR - OC
c
a
b
54
52
51
C TR
14
12
11
OC
c
a
b
c
b
a
c
a
b
4 mm
0,5 x 3 mm
0,34 - 1,5 mm2
0,5 Nm
0,5 Nm
0,5 Nm
OC
C TR
UVR
ST
UVR
SHT
AUX
DATI TECNICI SGANCIATORI ST
Vn
Corrente di
picco (A)
Resistenza
bobine (Ω)
12 Va.c./d.c.
15
0,78
24 Va.c./d.c.
7,5
3,2
48 Va.c./d.c.
5,5
8,1
100÷130 Va.c.
2,5
35,4
200÷277 Va.c.
1,5
146,5
380÷480 Va.c.
0,9
427,3
PORTATA DEI CONTATTI
V
Resistiva/Induttiva (A)
24 Vd.c.
10/5
48 Vd.c.
1,3/0,7
110 Vd.c.
0,4/0,3
230 Vd.c.
0,3/0,2
110 Va.c.
10/4
230 Va.c.
6/2
ST
U<
D1
D2
C1
C2
UVR
C TR - OC
c
a
b
54
52
51
C TR
14
12
11
OC
c
a
b
c
b
a
c
a
b
4 mm
0,5 x 3 mm
0,34 - 1,5 mm2
0,5 Nm
0,5 Nm
0,5 Nm
OC
C TR
UVR
ST
UVR
SHT
AUX
MODULI DI EMERGENZA E RITARDATORI
M7000E/024
24 Va.c./d.c.
modulo di emergenza per sganciatori di
minima tensione M7UEM
M7000MR/230 230 Va.c.
moduli ritardatori per sganciatori di minima
tensione M7UEM. Introducono un ritardo di
intervento di 800 ms per evitare aperture
intempestive degli interrutori.
M7000MR/400 400 Va.c.
M7UEM
sganciatore per moduli M7000... per
MEGATIKER M1, M2 e M3
N° MAX ACCESSORI INSTALLABILI
3P
4P
4P+diff
OC
1
1
1
1
1
1
1
CTR
1
1
1
1
1
1
1
EC TR
(Default)
0
0
0
0
0
1
1
ST
1
0
2 max
1
0
1
0
UVR
0
1
0
1
1 max
0
1
M1 160E/B
contatti e sganciatori
