49
MÀTIX
CATALOGO
S2133
75RTN
Articolo
PRESA TV DIRETTA
AM5202D
presa coassiale diretta per impianti di antenna
monoutenza anche telealimentati e centralizzati
ed impianti via satellite monoutente e centralizzati
con passaggio di corrente e di segnale per la
selezione dei canali - morsetti di collegamento
schermati con viti imperdibili - Ø 9,5 mm -
connettore maschio - 1 modulo
PRESA TV PASSANTE
AM5202P14
presa coassiale passante, attenuazione -14dB,
per impianti di antenna centralizzati anche
telealimentati e centralizzati ed impianti via
satellite centralizzati con passaggio di corrente e
di segnale per la selezione dei canali - morsetti di
collegamento schermati con viti imperdibili - Ø 9,5
mm - connettore maschio - 1 modulo
PRESA TV TERMINALE
AM5202P10
presa coassiale passante terminale, attenuazione
10dB, per impianti di antenna centralizzati anche
telealimentati e centralizzati ed impianti via
satellite centralizzati con passaggio di corrente
e di segnale per la selezione dei canali - morsetti
di collegamento schermati con viti imperdibili - Ø
9,5 mm - connettore maschio - adattatore finale di
impedenza 75 Ω incorporato - 1 modulo
PRESE SAT TV TIPO F
AM5202F
connettore coassiale TV tipo F - impedenza 75 ohm
- aggancio a vite - 1 modulo
Articolo
PRESA TV/SAT DEMISCELATA DIRETTA
AM5214D
presa coassiale diretta demiscelata per impianti
di antenna TV monoutenza anche telealimentati
e centralizzati in derivazione, impianti via satellite
monoutente e centralizzati in derivazione con
passaggio di corrente e di segnale per la selezione
dei canali - connettore TV maschio Ø 9,5 mm -
connettore SAT tipo F
- 1 modulo
NOTA: per un utilizzo ottimale della presa, tutte le uscite devono essere utilizzate
PRESE TV/R/SAT/ DEMISCELATE DIRETTE
AM5210M2D
presa coassiale diretta demiscelata per impianti
di antenna TV monoutenza anche telealimentati
e centralizzati in derivazione, impianti via satellite
monoutente e centralizzati in derivazione con
passaggio di corrente e di segnale per la selezione
dei canali, ed impianti radio - connettore TV
maschio Ø 9,5 mm - connettore SAT tipo F e radio
femmina Ø 9,5 mm - 2 moduli
NOTA: per un utilizzo ottimale della presa, tutte le uscite devono essere utilizzate
SPINA E PRESA TV VOLANTI
S2133
spina e presa TV volanti - Ø 9,5 mm
- colore bianco
RESISTENZA TERMINALE
75RTN
resistenza terminale per chiusura linee di impedenza 75
Ω in impianti di antenna collettivi con collegamento in
cascata
AM5214D
AM5210M2D
AM5202F
AM5202D
AM5202P14
AM5202P10
CONNETTORI SPECIALI
AM5020
presa speciale polarizzata 2P irreversibile max
24 Vd.c. - per spina 2020
AM5120
presa 2P mignon - alveoli Ø mm 3
- interasse 13 m - per circuiti ausiliari e similari
6 A 24 V SELV - connessione a morsetto
AM5020
AM5120

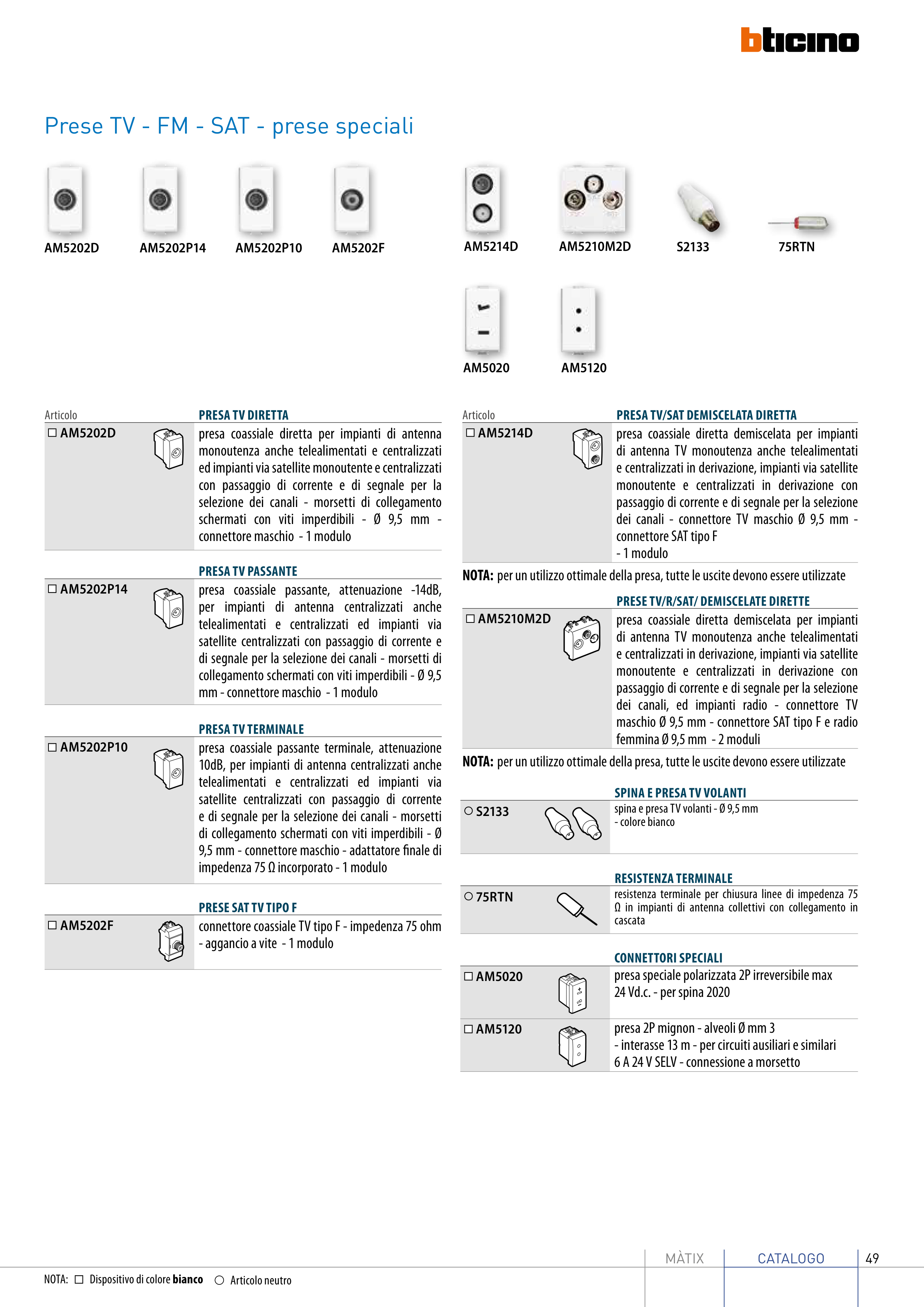

Prese TV - FM - SAT - prese speciali
Dispositivo di colore bianco
NOTA:
Articolo neutro
