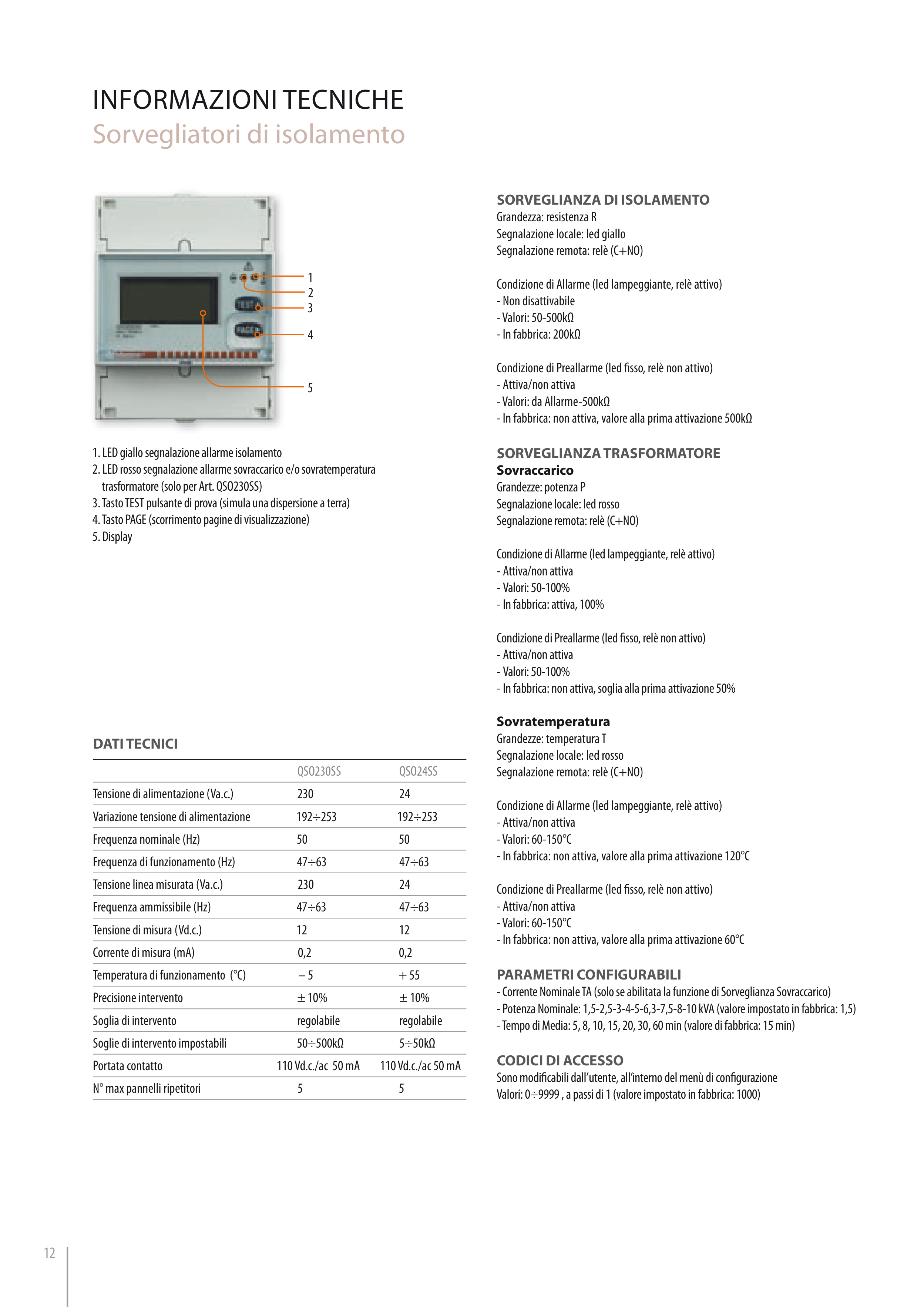

INFORMAZIONI TECNICHE
Sorvegliatori di isolamento
1. LED giallo segnalazione allarme isolamento
2. LED rosso segnalazione allarme sovraccarico e/o sovratemperatura
trasformatore (solo per Art. QSO230SS)
3. Tasto TEST pulsante di prova (simula una dispersione a terra)
4. Tasto PAGE (scorrimento pagine di visualizzazione)
5. Display
SORVeGLianZa di iSOLaMentO
Grandezza: resistenza R
Segnalazione locale: led giallo
Segnalazione remota: relè (C+NO)
Condizione di Allarme (led lampeggiante, relè attivo)
- Non disattivabile
- Valori: 50-500kΩ
- In fabbrica: 200kΩ
Condizione di Preallarme (led fi sso, relè non attivo)
- Attiva/non attiva
- Valori: da Allarme-500kΩ
- In fabbrica: non attiva, valore alla prima attivazione 500kΩ
SORVeGLianZa tRaSFORMatORe
Sovraccarico
Grandezze: potenza P
Segnalazione locale: led rosso
Segnalazione remota: relè (C+NO)
Condizione di Allarme (led lampeggiante, relè attivo)
- Attiva/non attiva
- Valori: 50-100%
- In fabbrica: attiva, 100%
Condizione di Preallarme (led fi sso, relè non attivo)
- Attiva/non attiva
- Valori: 50-100%
- In fabbrica: non attiva, soglia alla prima attivazione 50%
Sovratemperatura
Grandezze: temperatura T
Segnalazione locale: led rosso
Segnalazione remota: relè (C+NO)
Condizione di Allarme (led lampeggiante, relè attivo)
- Attiva/non attiva
- Valori: 60-150°C
- In fabbrica: non attiva, valore alla prima attivazione 120°C
Condizione di Preallarme (led fi sso, relè non attivo)
- Attiva/non attiva
- Valori: 60-150°C
- In fabbrica: non attiva, valore alla prima attivazione 60°C
PaRaMetRi cOnFiGURaBiLi
- Corrente Nominale TA (solo se abilitata la funzione di Sorveglianza Sovraccarico)
- Potenza Nominale: 1,5-2,5-3-4-5-6,3-7,5-8-10 kVA (valore impostato in fabbrica: 1,5)
- Tempo di Media: 5, 8, 10, 15, 20, 30, 60 min (valore di fabbrica: 15 min)
cOdici di acceSSO
Sono modifi cabili dall’utente, all’interno del menù di confi gurazione
Valori: 0÷9999 , a passi di 1 (valore impostato in fabbrica: 1000)
1
3
4
5
QSO230SS
QSO24SS
Tensione di alimentazione (Va.c.) 230
24
Variazione tensione di alimentazione 192÷253
192÷253
Frequenza nominale (Hz) 50 50
Frequenza di funzionamento (Hz) 47÷63
47÷63
Tensione linea misurata (Va.c.) 230
24
Frequenza ammissibile (Hz) 47÷63
47÷63
Tensione di misura (Vd.c.) 12 12
Corrente di misura (mA) 0,2 0,2
Temperatura di funzionamento (°C) – 5 + 55
Precisione intervento ± 10%
± 10%
Soglia di intervento regolabile
regolabile
Soglie di intervento impostabili 50÷500kΩ
5÷50kΩ
Portata contatto 110 Vd.c./ac 50 mA 110 Vd.c./ac 50 mA
N° max pannelli ripetitori 5 5
dati tecnici
