INSTALLAZIONE COMANDI DIGITALI

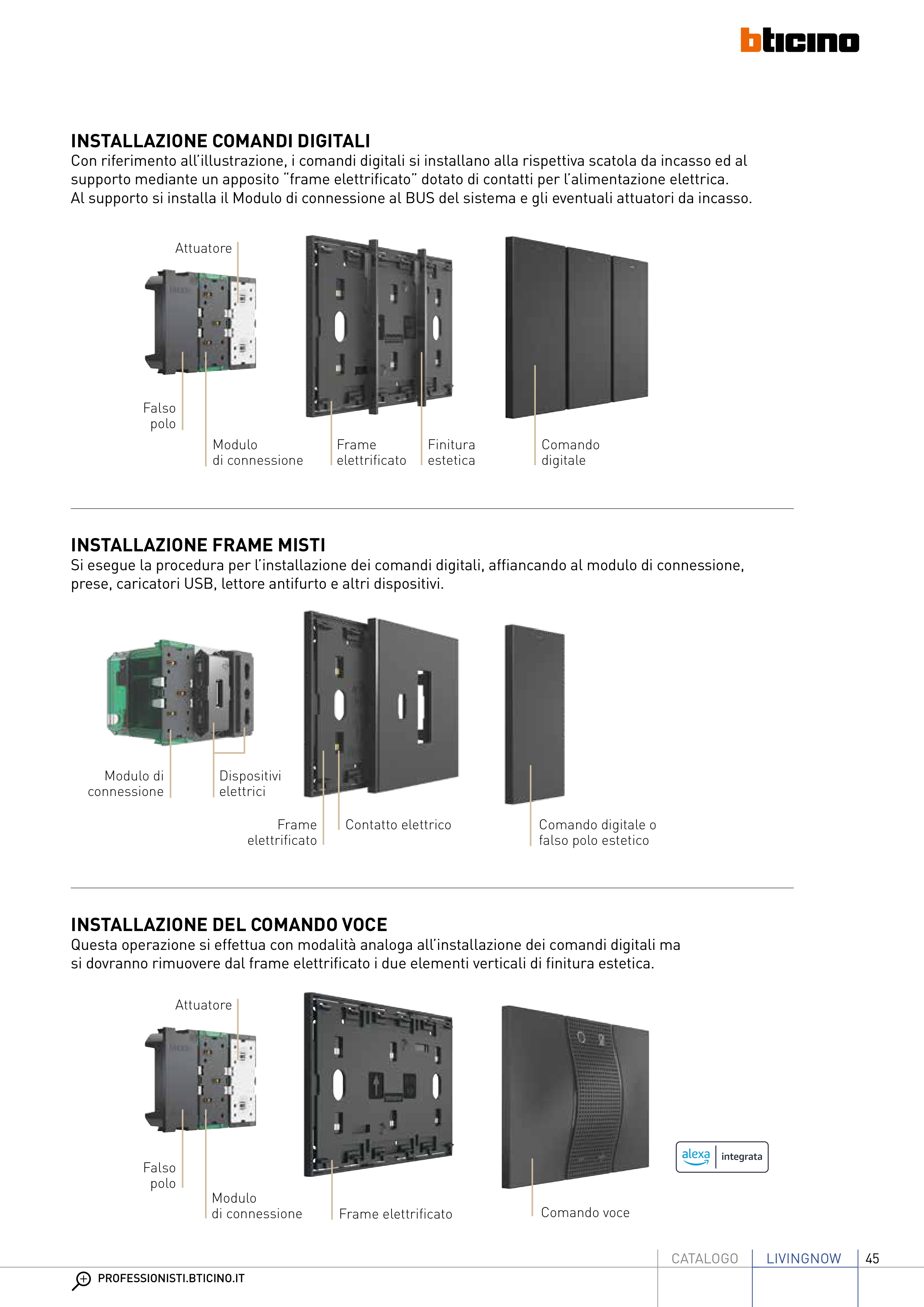

Con riferimento all’illustrazione, i comandi digitali si installano alla rispettiva scatola da incasso ed al
supporto mediante un apposito “frame elettrificato” dotato di contatti per l’alimentazione elettrica.
Al supporto si installa il Modulo di connessione al BUS del sistema e gli eventuali attuatori da incasso.
Modulo
di connessione
Attuatore
Falso
polo
Comando
digitale
Frame
elettrificato
Finitura
estetica
Frame elettrificato
INSTALLAZIONE DEL COMANDO VOCE
Questa operazione si effettua con modalità analoga all’installazione dei comandi digitali ma
si dovranno rimuovere dal frame elettrificato i due elementi verticali di finitura estetica.
Modulo
di connessione
Attuatore
Falso
polo
Comando voce
INSTALLAZIONE FRAME MISTI
Si esegue la procedura per l’installazione dei comandi digitali, affiancando al modulo di connessione,
prese, caricatori USB, lettore antifurto e altri dispositivi.
Comando digitale o
falso polo estetico
Frame
elettrificato
Contatto elettrico
Modulo di
connessione
Dispositivi
elettrici
