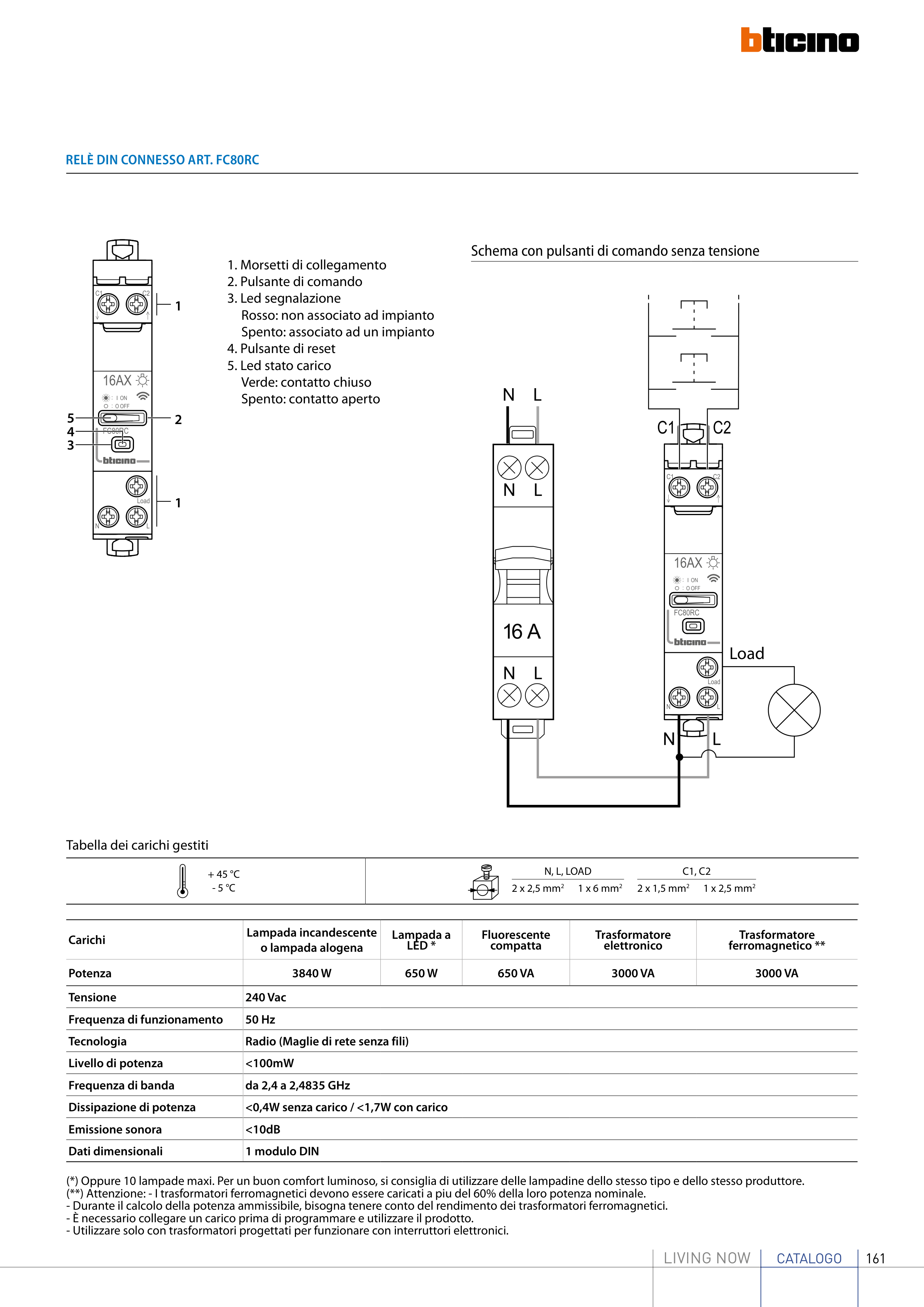

RELÈ DIN CONNESSO ART. FC80RC
Schema con pulsanti di comando senza tensione
1. Morsetti di collegamento
2. Pulsante di comando
3. Led segnalazione
Rosso: non associato ad impianto
Spento: associato ad un impianto
4. Pulsante di reset
5. Led stato carico
Verde: contatto chiuso
Spento: contatto aperto
1
2
3
5
4
1
Load
+ 45 °C
- 5 °C
2 x 2,5 mm2
1 x 6 mm2
N, L, LOAD
2 x 1,5 mm2
1 x 2,5 mm2
C1, C2
Carichi
Lampada incandescente
o lampada alogena
Lampada a
LED *
Fluorescente
compatta
Trasformatore
elettronico
Trasformatore
ferromagnetico **
Potenza
3840 W
650 W
650 VA
3000 VA
3000 VA
Tensione
240 Vac
Frequenza di funzionamento
50 Hz
Tecnologia
Radio (Maglie di rete senza fili)
Livello di potenza
<100mW
Frequenza di banda
da 2,4 a 2,4835 GHz
Dissipazione di potenza
<0,4W senza carico / <1,7W con carico
Emissione sonora
<10dB
Dati dimensionali
1 modulo DIN
Tabella dei carichi gestiti
(*) Oppure 10 lampade maxi. Per un buon comfort luminoso, si consiglia di utilizzare delle lampadine dello stesso tipo e dello stesso produttore.
(**) Attenzione: - I trasformatori ferromagnetici devono essere caricati a piu del 60% della loro potenza nominale.
- Durante il calcolo della potenza ammissibile, bisogna tenere conto del rendimento dei trasformatori ferromagnetici.
- È necessario collegare un carico prima di programmare e utilizzare il prodotto.
- Utilizzare solo con trasformatori progettati per funzionare con interruttori elettronici.
