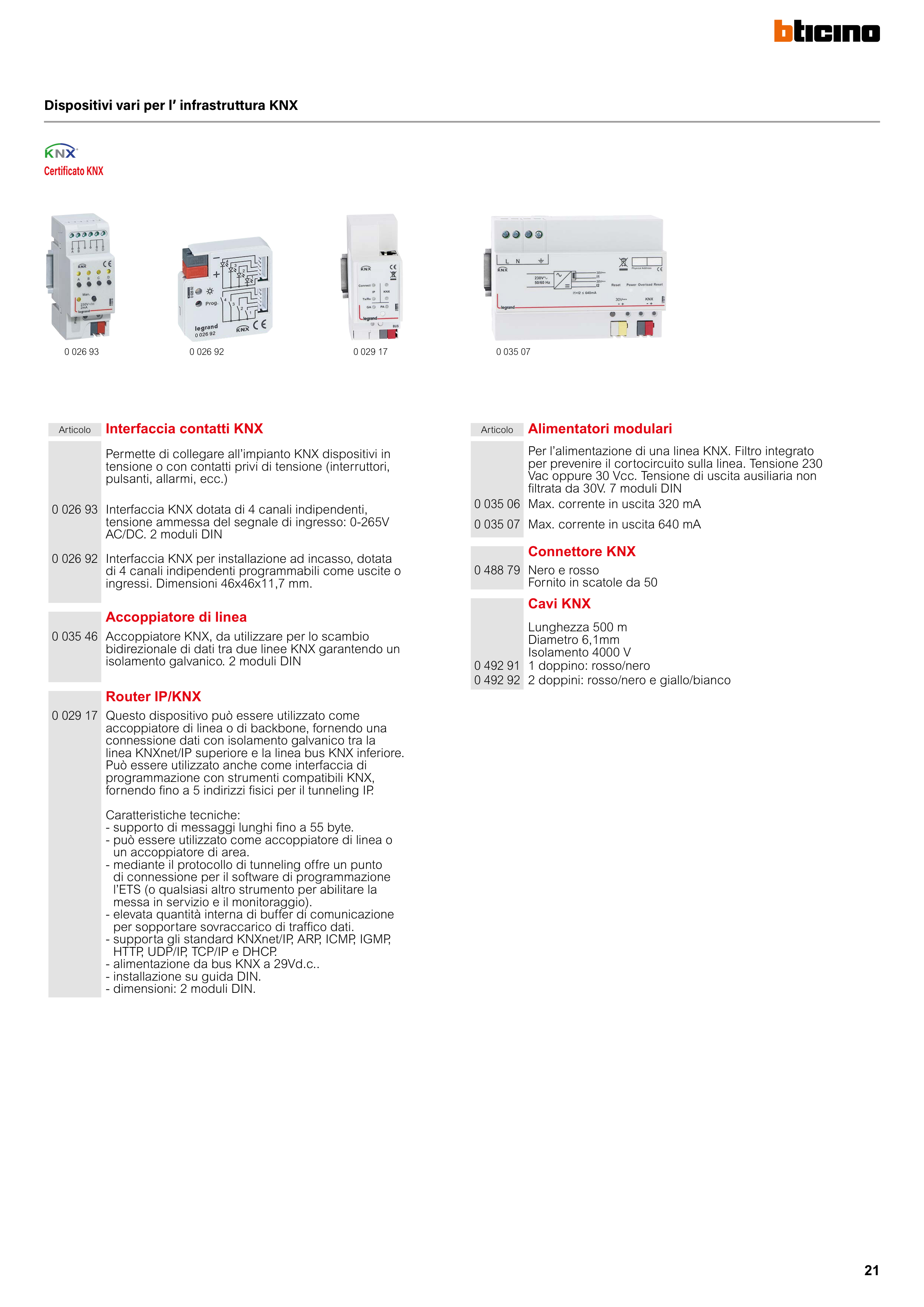

Dispositivi vari per l’ infrastruttura KNX
0 026 92
0 029 17
0 035 07
0 026 93
Articolo
Alimentatori modulari
Per l’alimentazione di una linea KNX. Filtro integrato
per prevenire il cortocircuito sulla linea. Tensione 230
Vac oppure 30 Vcc. Tensione di uscita ausiliaria non
filtrata da 30V. 7 moduli DIN
0 035 06 Max. corrente in uscita 320 mA
0 035 07 Max. corrente in uscita 640 mA
Connettore KNX
0 488 79 Nero e rosso
Fornito in scatole da 50
Cavi KNX
Lunghezza 500 m
Diametro 6,1mm
Isolamento 4000 V
0 492 91 1 doppino: rosso/nero
0 492 92 2 doppini: rosso/nero e giallo/bianco
Articolo
Interfaccia contatti KNX
Permette di collegare all’impianto KNX dispositivi in
tensione o con contatti privi di tensione (interruttori,
pulsanti, allarmi, ecc.)
0 026 93 Interfaccia KNX dotata di 4 canali indipendenti,
tensione ammessa del segnale di ingresso: 0-265V
AC/DC. 2 moduli DIN
0 026 92 Interfaccia KNX per installazione ad incasso, dotata
di 4 canali indipendenti programmabili come uscite o
ingressi. Dimensioni 46x46x11,7 mm.
Accoppiatore di linea
0 035 46 Accoppiatore KNX, da utilizzare per lo scambio
bidirezionale di dati tra due linee KNX garantendo un
isolamento galvanico. 2 moduli DIN
Router IP/KNX
0 029 17 Questo dispositivo può essere utilizzato come
accoppiatore di linea o di backbone, fornendo una
connessione dati con isolamento galvanico tra la
linea KNXnet/IP superiore e la linea bus KNX inferiore.
Può essere utilizzato anche come interfaccia di
programmazione con strumenti compatibili KNX,
fornendo fino a 5 indirizzi fisici per il tunneling IP.
Caratteristiche tecniche:
- supporto di messaggi lunghi fino a 55 byte.
- può essere utilizzato come accoppiatore di linea o
un accoppiatore di area.
- mediante il protocollo di tunneling offre un punto
di connessione per il software di programmazione
l’ETS (o qualsiasi altro strumento per abilitare la
messa in servizio e il monitoraggio).
- elevata quantità interna di buffer di comunicazione
per sopportare sovraccarico di traffico dati.
- supporta gli standard KNXnet/IP, ARP, ICMP, IGMP,
HTTP, UDP/IP, TCP/IP e DHCP.
- alimentazione da bus KNX a 29Vd.c..
- installazione su guida DIN.
- dimensioni: 2 moduli DIN.
Certificato KNX
