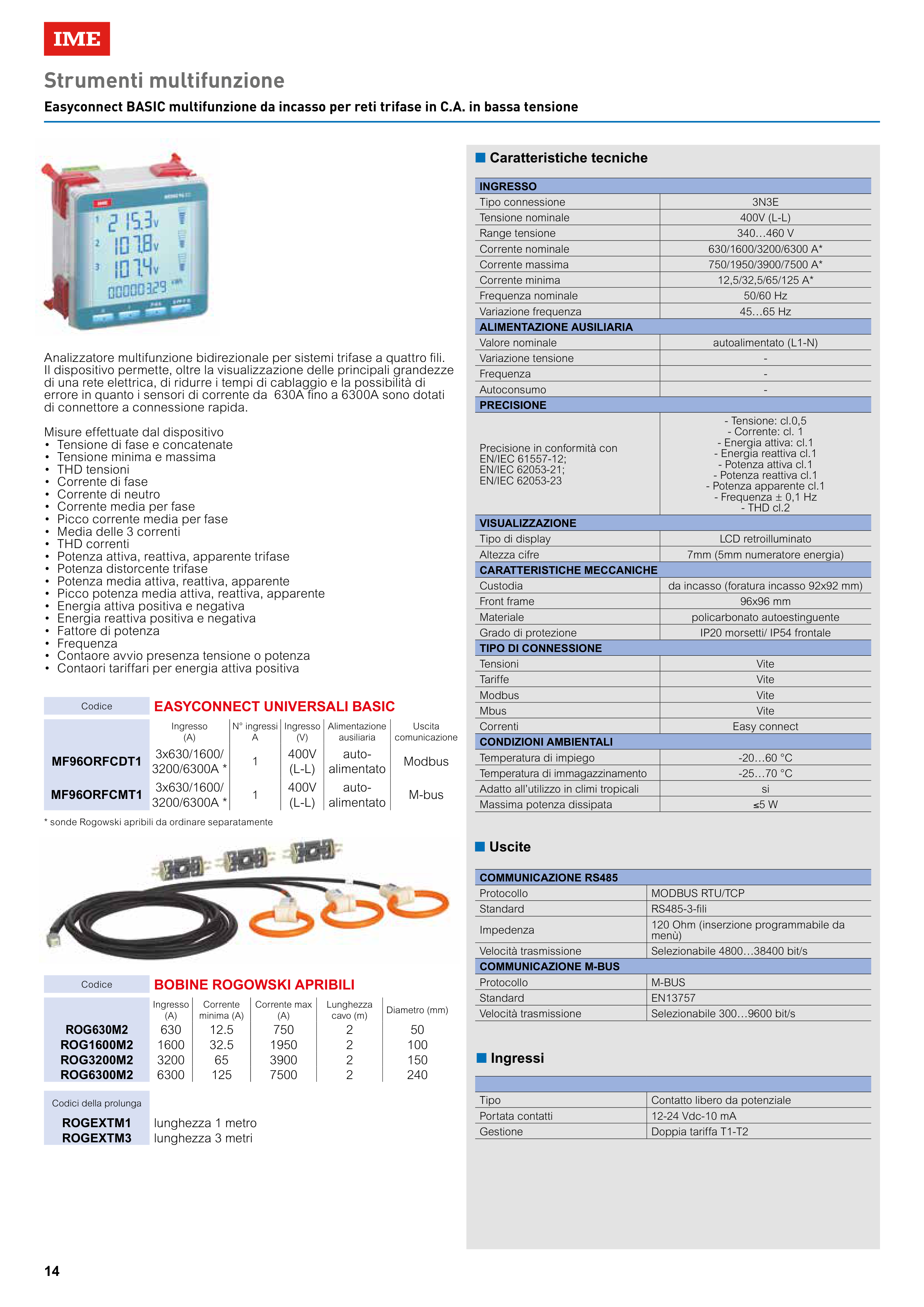

Strumenti multifunzione
Easyconnect BASIC multifunzione da incasso per reti trifase in C.A. in bassa tensione
Codice
BOBINE ROGOWSKI APRIBILI
Ingresso
(A)
Corrente
minima (A)
Corrente max
(A)
Lunghezza
cavo (m)
Diametro (mm)
ROG630M2
630
12.5
750
2
50
ROG1600M2
1600
32.5
1950
2
100
ROG3200M2
3200
65
3900
2
150
ROG6300M2
6300
125
7500
2
240
Analizzatore multifunzione bidirezionale per sistemi trifase a quattro fili.
Il dispositivo permette, oltre la visualizzazione delle principali grandezze
di una rete elettrica, di ridurre i tempi di cablaggio e la possibilità di
errore in quanto i sensori di corrente da 630A fino a 6300A sono dotati
di connettore a connessione rapida.
Misure effettuate dal dispositivo
• Tensione di fase e concatenate
• Tensione minima e massima
• THD tensioni
• Corrente di fase
• Corrente di neutro
• Corrente media per fase
• Picco corrente media per fase
• Media delle 3 correnti
• THD correnti
• Potenza attiva, reattiva, apparente trifase
• Potenza distorcente trifase
• Potenza media attiva, reattiva, apparente
• Picco potenza media attiva, reattiva, apparente
• Energia attiva positiva e negativa
• Energia reattiva positiva e negativa
• Fattore di potenza
• Frequenza
• Contaore avvio presenza tensione o potenza
• Contaori tariffari per energia attiva positiva
■ Caratteristiche tecniche
INGRESSO
Tipo connessione
3N3E
Tensione nominale
400V (L-L)
Range tensione
340…460 V
Corrente nominale
630/1600/3200/6300 A*
Corrente massima
750/1950/3900/7500 A*
Corrente minima
12,5/32,5/65/125 A*
Frequenza nominale
50/60 Hz
Variazione frequenza
45…65 Hz
ALIMENTAZIONE AUSILIARIA
Valore nominale
autoalimentato (L1-N)
Variazione tensione
-
Frequenza
-
Autoconsumo
-
PRECISIONE
Precisione in conformità con
EN/IEC 61557-12;
EN/IEC 62053-21;
EN/IEC 62053-23
- Tensione: cl.0,5
- Corrente: cl. 1
- Energia attiva: cl.1
- Energia reattiva cl.1
- Potenza attiva cl.1
- Potenza reattiva cl.1
- Potenza apparente cl.1
- Frequenza ± 0,1 Hz
- THD cl.2
VISUALIZZAZIONE
Tipo di display
LCD retroilluminato
Altezza cifre
7mm (5mm numeratore energia)
CARATTERISTICHE MECCANICHE
Custodia
da incasso (foratura incasso 92x92 mm)
Front frame
96x96 mm
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
TIPO DI CONNESSIONE
Tensioni
Vite
Tariffe
Vite
Modbus
Vite
Mbus
Vite
Correnti
Easy connect
CONDIZIONI AMBIENTALI
Temperatura di impiego
-20…60 °C
Temperatura di immagazzinamento
-25…70 °C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata
≤5 W
■ Uscite
COMMUNICAZIONE RS485
Protocollo
MODBUS RTU/TCP
Standard
RS485-3-fili
Impedenza
120 Ohm (inserzione programmabile da
menù)
Velocità trasmissione
Selezionabile 4800…38400 bit/s
COMMUNICAZIONE M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
Selezionabile 300…9600 bit/s
■ Ingressi
Tipo
Contatto libero da potenziale
Portata contatti
12-24 Vdc-10 mA
Gestione
Doppia tariffa T1-T2
Codici della prolunga
ROGEXTM1
lunghezza 1 metro
ROGEXTM3
lunghezza 3 metri
* sonde Rogowski apribili da ordinare separatamente
Codice
EASYCONNECT UNIVERSALI BASIC
Ingresso
(A)
N° ingressi
A
Ingresso
(V)
Alimentazione
ausiliaria
Uscita
comunicazione
MF96ORFCDT1
3x630/1600/
3200/6300A *
1
400V
(L-L)
auto-
alimentato
Modbus
MF96ORFCMT1
3x630/1600/
3200/6300A *
1
400V
(L-L)
auto-
alimentato
M-bus
