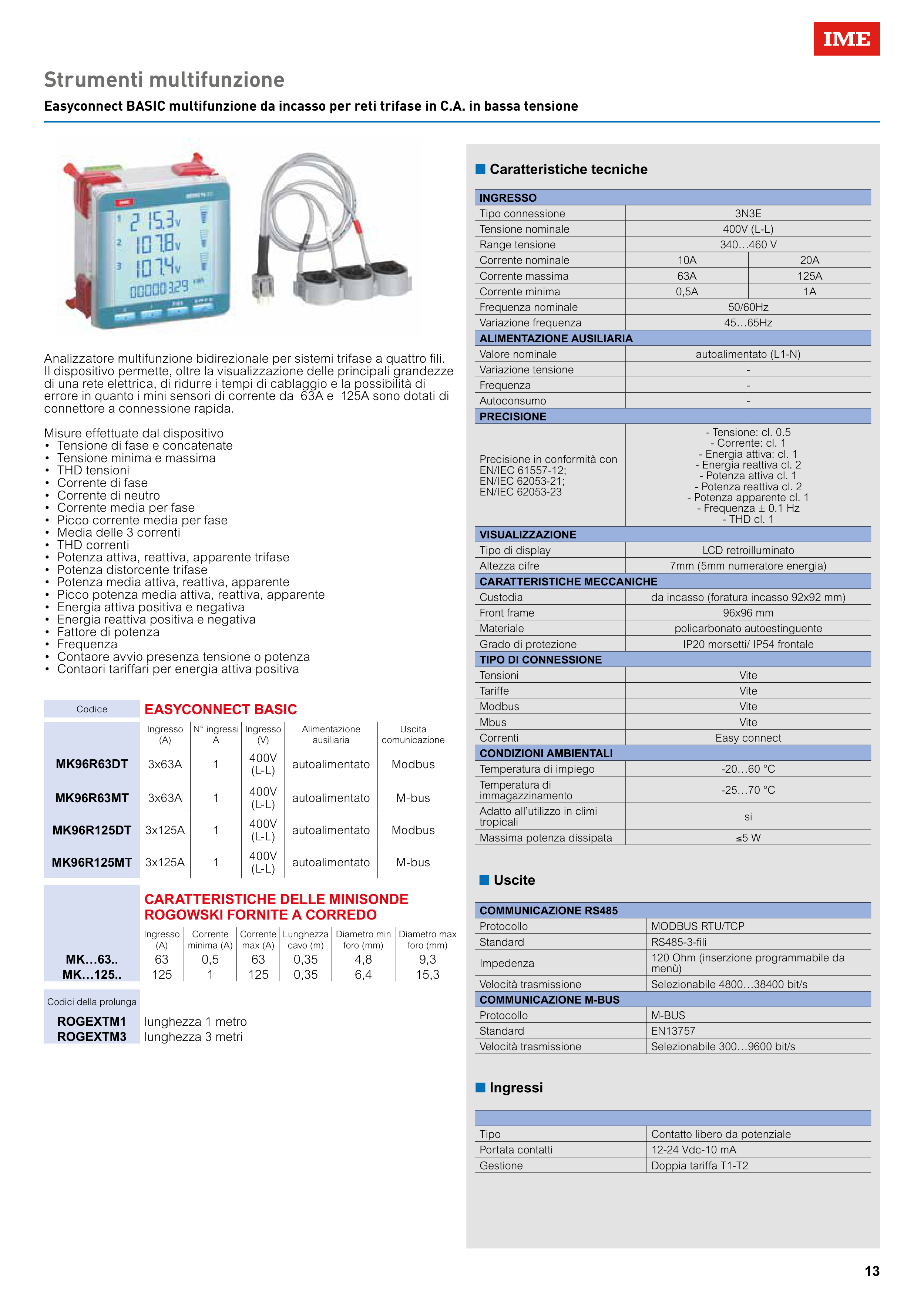

Strumenti multifunzione
Easyconnect BASIC multifunzione da incasso per reti trifase in C.A. in bassa tensione
Analizzatore multifunzione bidirezionale per sistemi trifase a quattro fili.
Il dispositivo permette, oltre la visualizzazione delle principali grandezze
di una rete elettrica, di ridurre i tempi di cablaggio e la possibilità di
errore in quanto i mini sensori di corrente da 63A e 125A sono dotati di
connettore a connessione rapida.
Misure effettuate dal dispositivo
• Tensione di fase e concatenate
• Tensione minima e massima
• THD tensioni
• Corrente di fase
• Corrente di neutro
• Corrente media per fase
• Picco corrente media per fase
• Media delle 3 correnti
• THD correnti
• Potenza attiva, reattiva, apparente trifase
• Potenza distorcente trifase
• Potenza media attiva, reattiva, apparente
• Picco potenza media attiva, reattiva, apparente
• Energia attiva positiva e negativa
• Energia reattiva positiva e negativa
• Fattore di potenza
• Frequenza
• Contaore avvio presenza tensione o potenza
• Contaori tariffari per energia attiva positiva
■ Caratteristiche tecniche
INGRESSO
Tipo connessione
3N3E
Tensione nominale
400V (L-L)
Range tensione
340…460 V
Corrente nominale
10A
20A
Corrente massima
63A
125A
Corrente minima
0,5A
1A
Frequenza nominale
50/60Hz
Variazione frequenza
45…65Hz
ALIMENTAZIONE AUSILIARIA
Valore nominale
autoalimentato (L1-N)
Variazione tensione
-
Frequenza
-
Autoconsumo
-
PRECISIONE
Precisione in conformità con
EN/IEC 61557-12;
EN/IEC 62053-21;
EN/IEC 62053-23
- Tensione: cl. 0.5
- Corrente: cl. 1
- Energia attiva: cl. 1
- Energia reattiva cl. 2
- Potenza attiva cl. 1
- Potenza reattiva cl. 2
- Potenza apparente cl. 1
- Frequenza ± 0.1 Hz
- THD cl. 1
VISUALIZZAZIONE
Tipo di display
LCD retroilluminato
Altezza cifre
7mm (5mm numeratore energia)
CARATTERISTICHE MECCANICHE
Custodia
da incasso (foratura incasso 92x92 mm)
Front frame
96x96 mm
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
TIPO DI CONNESSIONE
Tensioni
Vite
Tariffe
Vite
Modbus
Vite
Mbus
Vite
Correnti
Easy connect
CONDIZIONI AMBIENTALI
Temperatura di impiego
-20…60 °C
Temperatura di
immagazzinamento
-25…70 °C
Adatto all’utilizzo in climi
tropicali
si
Massima potenza dissipata
≤5 W
■ Uscite
COMMUNICAZIONE RS485
Protocollo
MODBUS RTU/TCP
Standard
RS485-3-fili
Impedenza
120 Ohm (inserzione programmabile da
menù)
Velocità trasmissione
Selezionabile 4800…38400 bit/s
COMMUNICAZIONE M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
Selezionabile 300…9600 bit/s
■ Ingressi
Tipo
Contatto libero da potenziale
Portata contatti
12-24 Vdc-10 mA
Gestione
Doppia tariffa T1-T2
CARATTERISTICHE DELLE MINISONDE
ROGOWSKI FORNITE A CORREDO
Ingresso
(A)
Corrente
minima (A)
Corrente
max (A)
Lunghezza
cavo (m)
Diametro min
foro (mm)
Diametro max
foro (mm)
MK…63..
63
0,5
63
0,35
4,8
9,3
MK…125..
125
1
125
0,35
6,4
15,3
Codici della prolunga
ROGEXTM1
lunghezza 1 metro
ROGEXTM3
lunghezza 3 metri
Codice
EASYCONNECT BASIC
Ingresso
(A)
N° ingressi
A
Ingresso
(V)
Alimentazione
ausiliaria
Uscita
comunicazione
MK96R63DT
3x63A
1
400V
(L-L)
autoalimentato
Modbus
MK96R63MT
3x63A
1
400V
(L-L)
autoalimentato
M-bus
MK96R125DT
3x125A
1
400V
(L-L)
autoalimentato
Modbus
MK96R125MT
3x125A
1
400V
(L-L)
autoalimentato
M-bus
